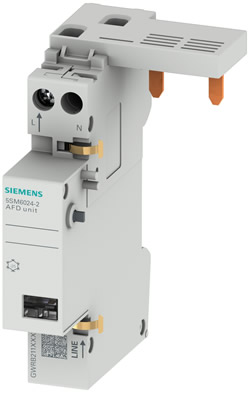

Az új ADF egység 40 amper névleges áramerősségig használható
A Siemens 40 amper (A) névleges áramerősségig használható változattal bővítette az 5SM6 termékcsaládba tartozó ívhiba érzékelő (AFD) eszközeinek választékát. Az új készülékeket elektromos berendezésekben alkalmazzák, ahol a villamos eredetű tüzek ellen nyújtanak védelmet. Ideális megoldást jelentenek a nagyobb teljesítményű berendezéseket tartalmazó áramkörök esetén, például motoroknál, illetve az olyan európai országok alkalmazásainál, ahol 16 A-nél nagyobb áram folyik az áramkörökben, mint mondjuk Nagy-Britanniában, Belgiumban és Hollandiában. Az AFD egységek az elektromos berendezések meghibásodásai által okozható ívhibákra reagálva a másodperc törtrésze alatt biztonságosan bontják az áramköröket. Az esetlegesen kábeltüzekhez vezető ívhibákat a hagyományos védőkészülékek, mint például a hibaáram működtetésű megszakítók és a kismegszakítók, nem érzékelik. Az ívhibák elleni védelmet a közelmúltban ismerték el a jelenlegi csúcstechnológia eszközeként, és bekerült mind a globális IEC szabványba, mind a Németországban mindenütt alkalmazott DIN VDE 0100-420 szabványba. A Siemens 2012 óta kínál AFD egységeket maximum 16 amperes áramkörökhöz.
A közzétett DIN VDE 0100-420:2016-02 német szabvány "Kisfeszültségű elektromos berendezések - 4-42 rész: Biztonsági védelem - Hőhatások elleni védelem" elnevezésű szakasza előírja az AFD egységek felszerelését Németországban bizonyos alkalmazási területek esetén, úgymint a fafeldolgozó vállalatok, faházak, papír- és textilgyárak, laboratóriumok, középületek, pályaudvarok, repülőterek, valamint a napközi ellátó központok és nyugdíjas otthonok hálószobái és nappali helyiségei.Utólagos módosítással meglévő elektromos berendezésekbe is könnyen beilleszthető az 5SM6 AFD egységek 40 amperig használható változata. Az új verziók kifejlesztése során a Siemens tovább tökéletesítette az AFD egységek használatát: a mechanikus kioldókart LED világítású nyomógombbal helyettesítették, ami reset és teszt gombként is használható, ezen kívül a LED eltérő színekkel jelzi a normális működést és a hibát. Mindemellett a készülék tizenegy óránként automatikus öntesztet hajt végre.
A Siemens AFD egységei az ívhibák minden típusát észlelik, mivel nem csupán az áram és feszültség értékeket detektálják, hanem az 5SM6 AFD egységek folyamatosan mérik a nagyfrekvenciás zaj nagyságát, stabilitását és időtartamát is. Az intelligens szoftverrel együtt a beépített szűrők a kritériumok széles skálájának megfelelően feldolgozzák, elemzik és kiértékelik ezeket a jeleket annak érdekében, hogy meghatározzák például a teljes energiát, az ívenergiát, az ívfeszültség vízszintes (állandó) szakaszát, az ív stabilitását és a lángok megjelenését. Ha az ívhiba feltételei teljesülnek, a csatlakozó áramkört a másodperc töredéke alatt lekapcsolja a védőberendezés. Ez a technológia lehetővé teszi a tűzveszélyes állapotok észlelését és megakadályozását már a korai szakaszban, kezdve az elektromos huzalozástól egészen a végberendezésig.
Az elektromos vezetékekben vagy rendszerekben előforduló ívhibák a tüzek leggyakoribb okai között vannak. Meg kell különböztetni azonban egymástól a soros és párhuzamos ívhibákat: párhuzamos ívhibák előfordulhatnak fázisvezetékek és a föld vagy a védővezetők (PE) között, két fázisvezeték között, illetve fázisvezetékek és nullázó vezetékek között, míg soros ívhiba egy vezeték megszakadásakor vagy meglazult érintkezés (kontaktus) eredményeként következhet be.
A soros ívhibák leggyakoribb okai között találhatjuk a sérült kábelszigetelést (amit például okozhatnak szögek, csavarok vagy rögzítő kapcsok), az összenyomott kábeleket, ami nyitott ajtókon és ablakokon keresztül történő szerelésnél fordul elő, a hajlítás esetén fellépő kábeltörést, valamint a kapcsolóknál és csatlakozóaljzatoknál létesített laza érintkezések és csatlakozások miatt megcsavarodott csatlakozókat és kábeleket. Továbbá a kábeleket megrongálhatják a környezeti hatások is, mint például hőség, nedvesség, gázok és - külső területeken - az ultraibolya sugárzás, valamint a rágcsálók is. A vezetőképes szennyezés és a csapadékvíz (kondenzvíz) is okozhat nem kívánatos kontaktusokat.
A Siemens ívhiba érzékelők letölthető katalógusáért kattintson a hír alatti termékképre, amennyiben árajánlatot vagy bővebb információt szeretne kérni a Siemens Zrt. - IC LMV LP Kisfeszültségű és Termék munkatársától, használja a megfelelő gombot.
