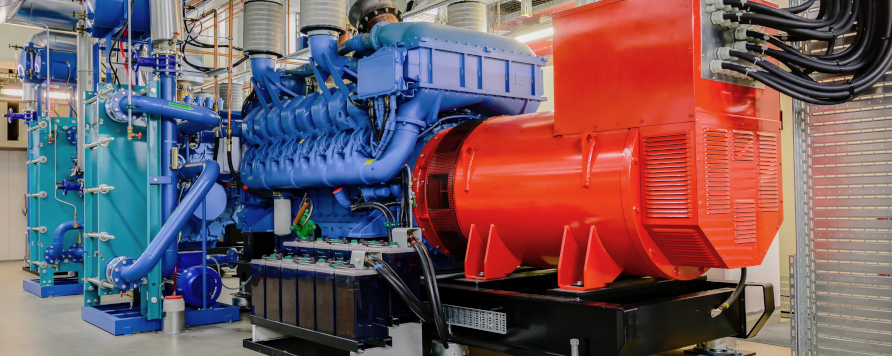

A kritikus infrastruktúrák esetében, kórházakban, adatközpontokban nem engedhető meg, hogy egy áramszünet veszélyeztesse az objektum működtetését. Áramkimaradás esetén a vészhelyzeti áramfejlesztőknek, generátoroknak azonnal működésbe kell lépniük, a keletkező kipufogógázokat pedig biztonságosan el kell vezetni. A vészhelyzeti áramforrás és a hozzá tartozó füstgáz-elvezető rendszer kifogástalan működése elengedhetetlen a biztonság és a folyamatos üzemmenet fenntartásához.
A Schiedel füstgáz-elvezető rendszerek megbízható és biztonságos megoldást nyújtanak a vészhelyzeti áramfejlesztők esetében, garantálva ezzel az objektum zavartalan működését akár áramszünet, áramkimaradás vagy a hálózat terheltsége miatti feszültség-ingadozás esetén is.
A Schiedel ICS 5000 nemesacél füstgáz-elvezető rendszer beltéri és kültéri használatra egyaránt alkalmas, és a dízel-, gáz- és olaj kipufogógázok, valamint az ipari folyamatok füstgázainak elvezetésére szolgál. A füstgázrendszer falra és padlóra történő felszerelésre is alkalmas.
Az ICS 5000 elvezető rendszer előnyei
- kéthéjú, hőszigetelt rendszer
- rozsdamentes acél belső és külső cső
- gyors és egyszerű telepítés
- nincs szükség tágulási hézagokra
- rugalmasan rövidíthető elemek
- teljes hosszában szigetelt, 25 vagy 50 mm vastag szigeteléssel rendelhető
- csekély súly
- alkalmas magas, akár 600 °C-os füstgáz elvezetésére is
- 5000 Pa-ig terjedő nyomásviszonyokra tanúsítva
- széles méretválaszték
- inox felület
- hangtompítós elemmel is rendelhető
Példák ipari alkalmazásra
Kórház hangtompítós kéményei
Feladat: egy hamburgi kórház műtőinek vészhelyzeti áramellátásának biztosítása nagyteljesítményű, dízelüzemű generátorokkal annak érdekében, hogy áramkimaradás esetén is megszakítás nélkül folytatni lehessen a kórházi feladatokat. A generátorokhoz méretezett kéményrendszer tervezése és szállítása mellett a zajmentes működésre is megoldást kellett adni.
Kihívás: egy kórházban alapvető követelmény a csend, mert a vizsgálókban csak így lehet pontos diagnosztikát végezni, a kórtermekben a betegek életfunkcióit jelző gépek visszajelzéseit figyelni és a betegek gyógyulását elősegíteni. Ezért a teljes elszívórendszert úgy kellett kialakítani, hogy a nagy teljesítményű generátorok zaja minimális legyen.
Megoldás: két 600 mm belső átmérőjű Schiedel ICS5000 kéményrendszer, két szabadon álló kémény és két kombinált hangtompító került telepítésre az új dízelgenerátorokhoz, amelyek áramkimaradás esetén is ellátják energiával a műtőket. A két ICS5000 kéményrendszer a vészhelyzeti áramfejlesztőt köti össze a 10,6 m magas, szabadon álló kéményekkel, amelyeket egy emelt platformra telepítettek. A kórház extra hangszigetelési követelményeinek teljesítése érdekében minden kéményrendszerbe egy-egy kombinált hangtompító került. Ezek rendkívül hatékonyan csillapítják mind az alacsony, mind a magas frekvenciájú zajokat, így biztosítva az optimális zajcsökkentést.
Adatközpont védelme kéménnyel
Feladat: egy burgundiai adatközpont vészhelyzeti generátorához alkalmas kéményrendszer szállítása. A projekt három szabadon álló, egyenként körülbelül 14 méter magas és nagy keresztmetszetű kémény építését és telepítését foglalta magában. A kémények három generátort szolgálnak ki egy nagy adatközpontban, a Hauts-de-France régióban.
Kihívás: a moduláris kéményrendszerek, a szabadon álló kémények és a generátorok közötti összekötések pontos tervezése, ütemezés szerinti gyártása és a különböző modulok közötti problémamentes kompatibilitás biztosítása volt. Ehhez speciális karimák, tömítések és helyszínspecifikus idomok egyedi gyártására volt szükség. A füstgáz-elvezető rendszer szállítását és telepítését aprólékosan össze kellett hangolni a szabadon álló kémények érkezésével.
Megoldás: a szabadon álló kéményekhez csatlakoztatott kéthéjú ICS 5000 füstgázrendszer kéményei 25 mm-es szigeteléssel és 400 mm-es keresztmetszeti átmérővel készültek. Az ICS 5000 rendkívül ellenálló a magas nyomással (akár 5000 Pa) és hőmérséklettel (600 °C) szemben, így alkalmas földgáz-, olaj- vagy dízelüzemű készülékekhez. Sokoldalúságát erőművek és generátorok alkalmazása esetén tovább fokozzák az olyan egyedi alkatrészek, mint a karimás csatlakozások, a grafithüvelyek és a speciális tesztelési lehetőségek.
Többcélú sportlétesítmény füstgáz-elvezető rendszere
Feladat: a 2026. évi Milánó-Cortina téli olimpia részeként megvalósult Santa Giulia aréna több, különböző funkciójú területet is érintő, differenciált műszaki specifikációkkal rendelkező füstelvezető rendszerének szállítása.
Kihívás: a különböző funkciók feladatspecifikus megközelítést igényeltek, ami több mint húsz füstcső-rendszert takart.
Megoldás: a Schiedel ICS 5000 füstgázrendszerek alkalmasak nemcsak a P1-es, hanem a H1-es nyomástartományban való működésre is, tehát az ipari berendezések üzemeltetéséhez. A különböző átmérőjű és változatos nyomvonalú, precízen konfigurált szakaszok közül az egyik legfontosabb a sportaréna belső vendéglátóhelyének konyhai páraelszívójához csatlakozik. A másik szakasz a generátorokhoz, illetve az energiaellátó egységekhez kapcsolódik a sportlétesítmény különböző területein. Kulcsfontosságú volt a Schiedel ICS 5000 típusra is meglévő EI 120 füstgáz tanúsítvány (UNI EN 1366 13. rész – Kémények tűzállósága), azaz a rendszer a jelenlegi előírások szerint maximálisan teljesíti a tűzszakasz-elválasztás követelményeit.
