Még a nehezen hozzáférhető helyeken is egyszerűen alkalmazható
Az energia tanácsadás, az energiahatékony építészet és épület felújítás egyre fontosabb szerephez jut napjainkban. Az épületek hőszigetelő képessége, illetve a nyílászárók tényleges hőátvezetése komplex méréssel mérhető. Meglévő, felújítandó épületek esetén valós képet kaphatunk annak állapotáról, új építésű ingatlanoknál pedig így kontrollálható, hogy a tervekben meghatározott minőségű, illetve vastagságú-e a falszerkezet, illetve a külső szigetelő réteg. Műszeres vizsgálatokkal pontosan felmérhető az épület tényleges állapota. Ennek egy eleme lehet a falak, ablakok szigetelési képességeinek kiértékelése, amelyhez az U-érték (korábban K-érték) meghatározására van szükség.
Mi is az az U-érték?
Az U-érték a legfontosabb indikátor a használatra kész építőanyagok és építőelemek hőtechnikai tulajdonságainak vizsgálata terén. Az U-érték, amely a hőátvezetési tényezőnek felel meg, a hőáramlás mértékét mutatja, amely 1 Kelvinnel alacsonyabb külső levegő hőmérséklet esetén egy építőelem 1 m²-nyi területén "folyik át". Ennek megfelelően a mértékegysége a W/m²K. Minél kisebb tehát az U-érték, annál kisebb a mért építőelem hővesztesége.
Hogyan mérhető az U-érték?
A DIN 4108 sz., épületek hőszigetelésére vonatkozó szabványban számos elv létezik az U-érték és hőáram számítására. Az elvek kombinációjából le lehet vezetni a hőmérsékleti különbségek mérésén alapuló U-érték meghatározást. A mérés ennek megfelelően nem a DIN 4108 sz. szabvány szerint történik, de követi azt.
Az U-érték számításánál a következő két fizikai törvényszerűségre hivatkozunk: hőátadás: Q = A * α * (tb - tf) és hőátbocsátás: Q = A * U * (tb - tk)
Állandósult állapotban ugyanaz a hőmennyiség adódik át a belső levegőtől a falnak, mint amennyi a falon keresztül kimegy.
Így a két egyenletet egyenlővé tehetjük: A * α * (tb - tf) = A * U * (tb - tk)
Mivel ugyanazon a felületen megy át a hő, így a felületek kiesnek és marad: α * (tb - tf) = U * (tb - tk)
Az egyenletet rendezve a következőt kapjuk: U=(α *(tb - tf) / (tb - tk)
Ebből adódik, hogy az U-érték megállapításához a belső α-érték megadása után elegendő a három hőmérsékletet mérni: 1. belső léghőmérséklet (tb), 2. fal belső felületi hőmérséklete (tf), 3. külső léghőmérséklet (tk)
Az U-érték méréséhez bizonyos feltételeknek teljesülni kell, melyek a következők. Jelentős hőmérséklet különbségnek kell lennie a belső és külső hőmérséklet között, ideális esetben legalább 15°C. Konstans körülményeket kell biztosítani (műszer és érzékelők stacionáris állapota) és a hőmérsékleteket egyidejűleg kell mérni. Ügyelni kell a műszer megfelelő elhelyezésére, a sugárzó hidegtől (pl. nem megfelelően zárodó nyílászáró) és hőtől (pl. fűtőtestek) védeni kell az érzékelőket, mert ezek befolyásolják a mért hőmérsékleteket és ezáltal a számolt U-értéket. A külső és belső levegő hőmérséklet érzékelőket a faltól lehetőleg kb. 30 cm távolságban, az U-érték érzékelővel egyező magasságban kell elhelyezni. A hőátvezetési tényező (α-érték) pontosan be kell állítani a műszerben (Magyarországon 7,69).
Mi is az az U-érték?
Az U-érték a legfontosabb indikátor a használatra kész építőanyagok és építőelemek hőtechnikai tulajdonságainak vizsgálata terén. Az U-érték, amely a hőátvezetési tényezőnek felel meg, a hőáramlás mértékét mutatja, amely 1 Kelvinnel alacsonyabb külső levegő hőmérséklet esetén egy építőelem 1 m²-nyi területén "folyik át". Ennek megfelelően a mértékegysége a W/m²K. Minél kisebb tehát az U-érték, annál kisebb a mért építőelem hővesztesége.
Hogyan mérhető az U-érték?
A DIN 4108 sz., épületek hőszigetelésére vonatkozó szabványban számos elv létezik az U-érték és hőáram számítására. Az elvek kombinációjából le lehet vezetni a hőmérsékleti különbségek mérésén alapuló U-érték meghatározást. A mérés ennek megfelelően nem a DIN 4108 sz. szabvány szerint történik, de követi azt.
Az U-érték számításánál a következő két fizikai törvényszerűségre hivatkozunk: hőátadás: Q = A * α * (tb - tf) és hőátbocsátás: Q = A * U * (tb - tk)
Állandósult állapotban ugyanaz a hőmennyiség adódik át a belső levegőtől a falnak, mint amennyi a falon keresztül kimegy.
Így a két egyenletet egyenlővé tehetjük: A * α * (tb - tf) = A * U * (tb - tk)
Mivel ugyanazon a felületen megy át a hő, így a felületek kiesnek és marad: α * (tb - tf) = U * (tb - tk)
Az egyenletet rendezve a következőt kapjuk: U=(α *(tb - tf) / (tb - tk)
Ebből adódik, hogy az U-érték megállapításához a belső α-érték megadása után elegendő a három hőmérsékletet mérni: 1. belső léghőmérséklet (tb), 2. fal belső felületi hőmérséklete (tf), 3. külső léghőmérséklet (tk)
Az U-érték méréséhez bizonyos feltételeknek teljesülni kell, melyek a következők. Jelentős hőmérséklet különbségnek kell lennie a belső és külső hőmérséklet között, ideális esetben legalább 15°C. Konstans körülményeket kell biztosítani (műszer és érzékelők stacionáris állapota) és a hőmérsékleteket egyidejűleg kell mérni. Ügyelni kell a műszer megfelelő elhelyezésére, a sugárzó hidegtől (pl. nem megfelelően zárodó nyílászáró) és hőtől (pl. fűtőtestek) védeni kell az érzékelőket, mert ezek befolyásolják a mért hőmérsékleteket és ezáltal a számolt U-értéket. A külső és belső levegő hőmérséklet érzékelőket a faltól lehetőleg kb. 30 cm távolságban, az U-érték érzékelővel egyező magasságban kell elhelyezni. A hőátvezetési tényező (α-érték) pontosan be kell állítani a műszerben (Magyarországon 7,69).

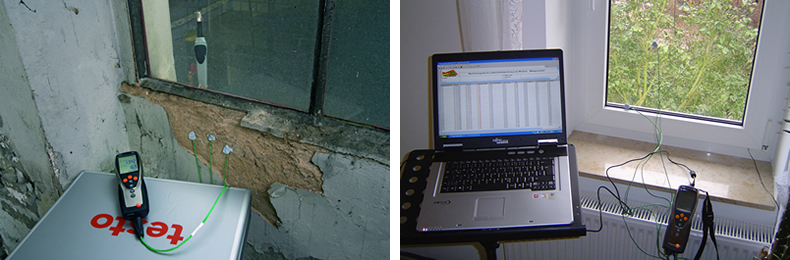

A testo 635 vagy testo 435 műszerrel és a hozzájuk csatlakoztatható érzékelőkkel ezt az épületek hőveszteségét bizonyító legfontosabb értéket egyszerűen mérheti.
A három hőmérsékleti értéket (belső falhőmérséklet, belső és külső levegő hőmérséklet) egyidejűleg tudják mérni a testo műszerek. Az U-értéket automatikusan számítják és a kijelzőn megjelenítik azt. A műszerekben lévő memóriának köszönhetően hosszú távú méréseket is végezhet.
Mindez egy szettben elérhető:
A testo 635 mérőműszerrel kapcsolatban további információért kattintson a hír alatti termékképre, amennyiben árajánlatot, bővebb felvilágosítást vagy katalógust szeretne kérni a Testo Kft. munkatársától, használja a megfelelő gombot.
A három hőmérsékleti értéket (belső falhőmérséklet, belső és külső levegő hőmérséklet) egyidejűleg tudják mérni a testo műszerek. Az U-értéket automatikusan számítják és a kijelzőn megjelenítik azt. A műszerekben lévő memóriának köszönhetően hosszú távú méréseket is végezhet.
Mindez egy szettben elérhető:
- testo 635-2 vagy testo 435-2 műszer memóriával, szoftverrel, USB kábellel.
- U-érték érzékelő, beépített levegő hőmérséklet érzékelővel. Nincs szükség másik műszerre, nem kell kábelt átvezetni az ablakon.
- Fém műszertáska.
A testo 635 mérőműszerrel kapcsolatban további információért kattintson a hír alatti termékképre, amennyiben árajánlatot, bővebb felvilágosítást vagy katalógust szeretne kérni a Testo Kft. munkatársától, használja a megfelelő gombot.
