SYBA árnyékolástechnikai megoldások a Pécsi Tudományegyetemen

SYBA árnyékolástechnikai megoldások a Pécsi Tudományegyetemen

A SYBA tervezési feladatainak fontos eleme a kreatív munka részletes végiggondolása. Egy épület tervezése nem áll meg a belső tér és külső megjelenés megformálásával, fontos szerepe van a burkolatok megjelenésének és minőségének, a színeknek és a különböző építészeti és design elemeknek. A látványtervezés is fontos része a tervezési folyamatnak, elsődleges szerepe a képi reprezentáció.

Erről a fontos szerepről tesznek tanúbizonyságot a TSPC csoport által készített látványtervek, amik a Pécsi Tudományegyetem Általános Orvostudományi Karának új épületszárnyának külső megoldásait mutatják be.

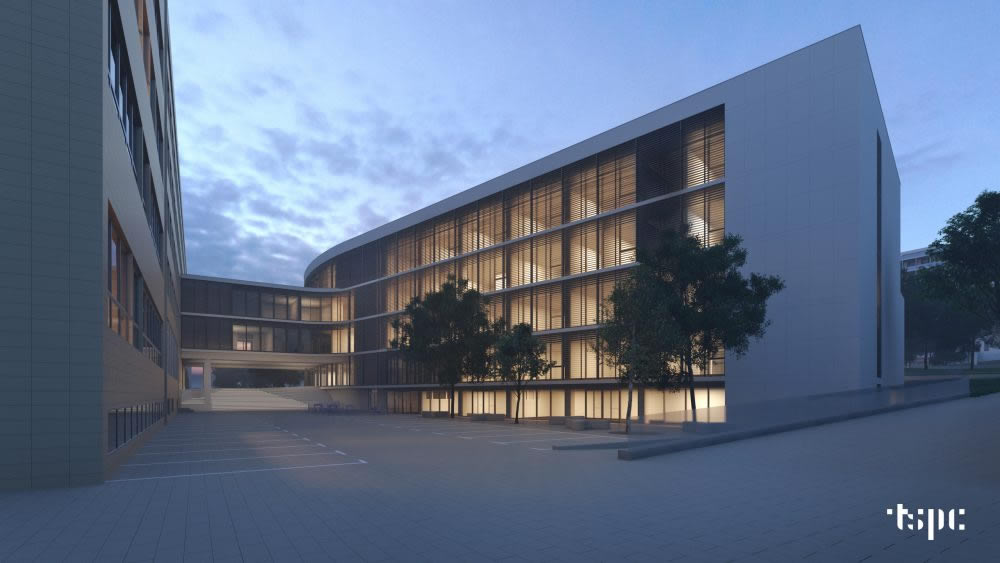

PTE ÁOK új oktatási és kutatási épületszárnyának látványtarve

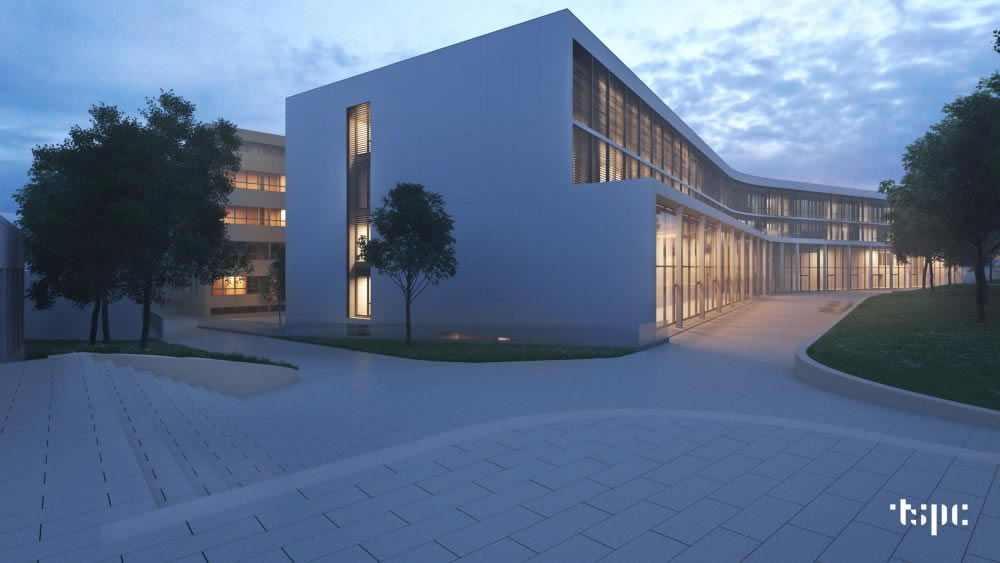

PTE ÁOK új oktatási és kutatási épületszárnyának látványterve
Forrás: www.tspc.hu, a képek tulajdonosa Kádár Mihály, TSPC csoport

A Pécsi Tudományegyetem Általános Orvostudományi Kar új oktatási és kutatási épületszárnya - melynek alapkövét 2018. december 7-én tették le - az Egyetem oktatóinak és kutatóinak feladatához méltó, innovatív és modern környezetben szolgálja az orvostudományt. Az új oktatási és kutatási épületszárny építésének és a meglévő elméleti épület részleges felújításának komplex tervezési és kivitelezési munkáit a TSPC csoport szakemberei végezték.

SYBA árnyékolástechnikai megoldások a Pécsi Tudományegyetemen
SYBA árnyékolástechnikai megoldások a Pécsi Tudományegyetemen

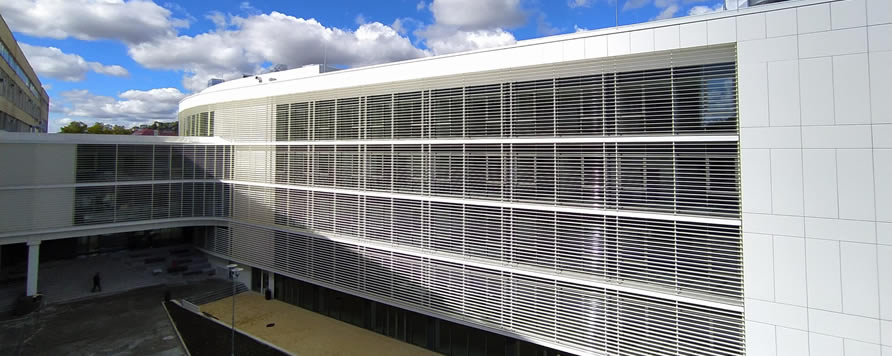

A Pécsi Tudományegyetem új épületének a homlokzatát szinte teljes egészében a lamellás rendszer határozza meg. A döntéshozók választása a SYBA Ellipsun kültéri árnyékolóira esett.

Az Ellipsun kifinomult vonalai, anyaga és felületkezelése adják azt a megmagyarázhatatlanul vonzó elegyet, amiért méltán érdemli ki a tervezők és a megrendelők szimpátiáját. A termékcsalád sokrétű felhasználhatósága erre még rátesz egy lapáttal.

SYBA árnyékolástechnikai megoldások a Pécsi Tudományegyetemen
SYBA árnyékolástechnikai megoldások a Pécsi Tudományegyetemen

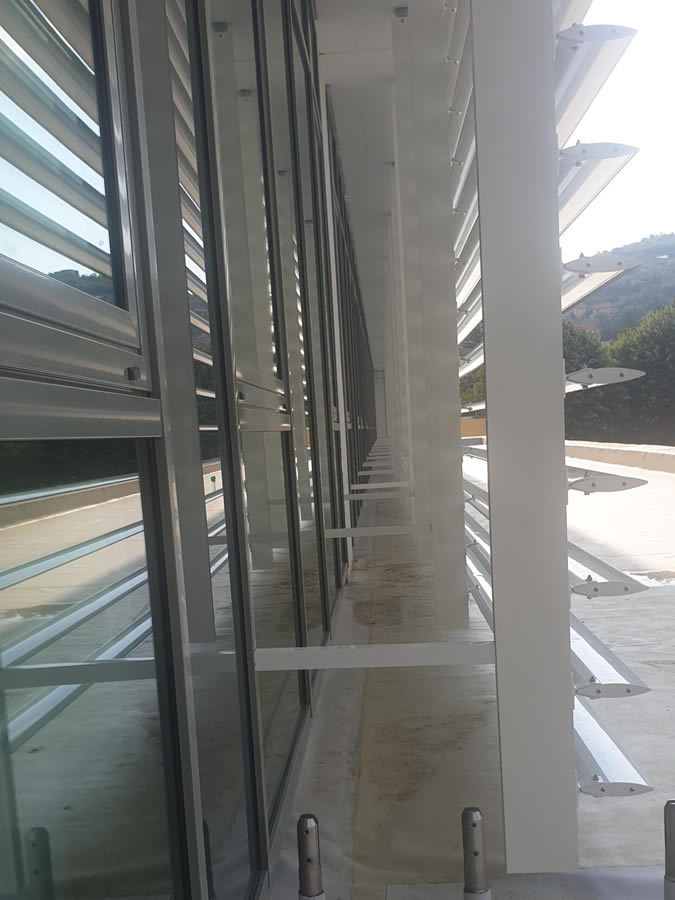

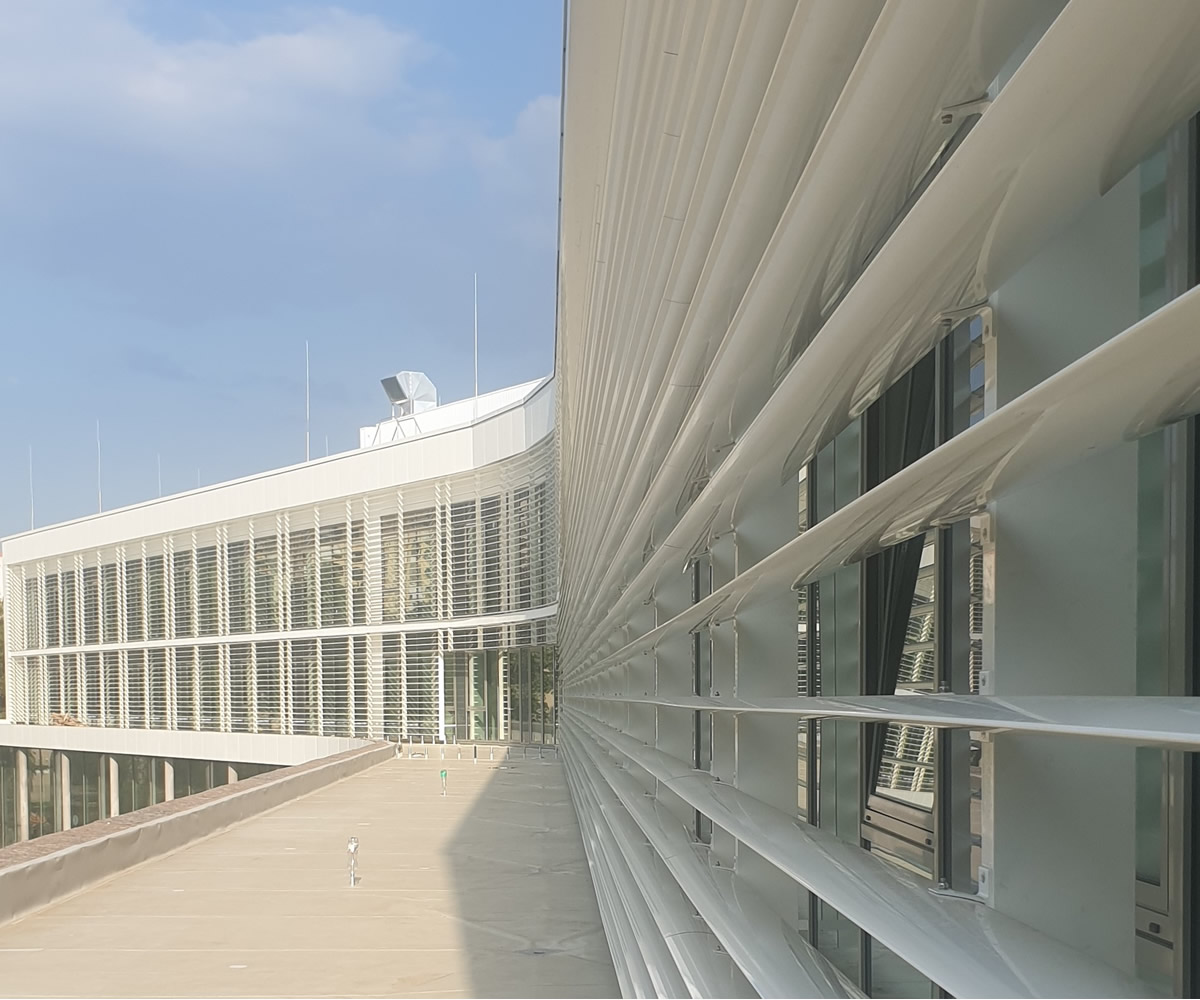

Mivel saját tartószerkezetre épül, amely csak a födémélek között rögzül, így statikailag méretezni kellett. Az összesen 2757 m² felület 3 homlokzaton oszlik meg, a lamellázat síkját pedig a SYBA szakembereinek kellett kitűzniük. A munka legnagyobb nehézségét (a COVID generálta problémákon kívül) az E150-es lamellák ívesítése jelentette. Ezeket puhább ötvözetből préselték, és ívesítést követően kerültek festésre.

A SYBA Ellipsun rendszerének óriási sikere, hogy az eredetileg tervezett egyedi acélszerkezetnél végül olcsóbban építettek egy esztétikusabb és időtállóbb homlokzatot. Mindehhez képest a házon itt-ott előtűnő színes 86Z lamellás szellőzők már csak a hab a tortán.

A hírben szereplő termékek

Ellipsun fix klipszes vagy végelemes rögzítésű árnyékolók

Ellipsun fix klipszes vagy végelemes rögzítésű alumínium árnyékolók

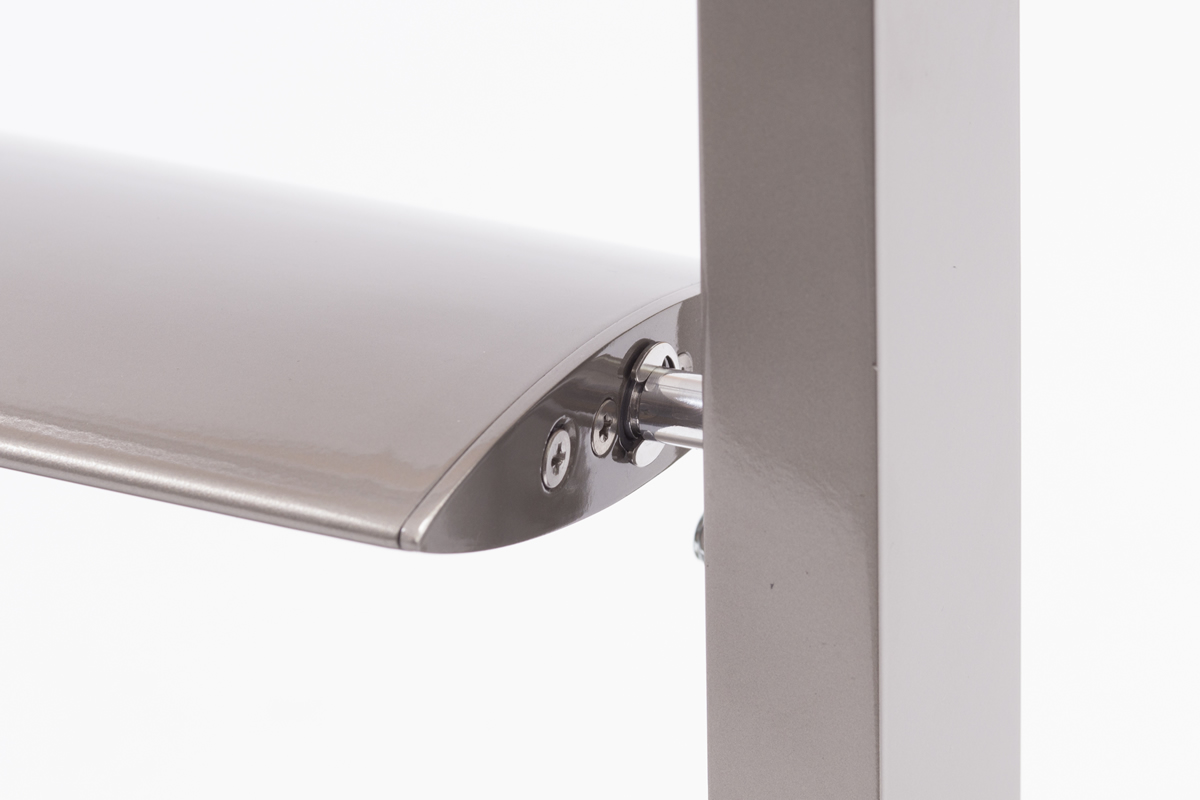

Az Ellipsun lamellák homlokzati rögzítése többféleképpen lehetséges. A véglemezes rögzítésnél a lamellák végei lézervágott véglemezzel kerülnek lezárásra és ezeknél fogva rögzítik zártszelvény vagy penge, illetve speciális profilok közé. A klipszes rögzítésnél a lamellák teste kerül befogásra a klipszekbe és azokat rögzítik a homlokzaton elhelyezett konzolokra, vagy közvetlenül a nyílászáróra. A klipszek dőlésszöge 0-24-48 fokos lehet.
