MEKH 1/2020. (I.16.) rendeletnek megfelelő mérésadatgyűjtők

Schrack mérésadatgyűjtő rendszer, mely maradéktalanul megfelel a MEKH 1/2020. (I.16.) rendeletnek

A Schrack mérésadatgyűjtő rendszerei maradéktalanul megfelelnek a szigorodó előírásoknak

Míg jelenleg a MEKH 1/2020. (I. 16.) rendeletben foglaltak szerint 100 kW feletti névleges teljesítményű önálló villamos berendezésekhez szükséges a fogyasztásmérők beépítése, addig 2023. január 01-től még szigorúbb előírásoknak kell majd megfelelni. Az említett határidőtől ez a határérték megfeleződik, így már az 50 kW teljesítmény feletti fogyasztókat is mérni kell, vagyis külön almérővel kell majd ellátni.

Hogyan lehet megfelelni a MEKH 1/2020. (I. 16.) rendeletnek?

A legkényelmesebb megoldás erre a Schrack mérésadatgyűjtő rendszer használata:

A Schrack adatgyűjtő rendszer előnyei:

  • Nincs szükség speciális, drága műszerekre.
  • Nincs szükség számítógép és adatgyűjtő szoftver alkalmazására.
  • Nincs szükség egyedi, például PLC-s megoldások alkalmazására.
  • Nincs szükség internet kapcsolat kiépítésére, külső szolgáltató bevonására az adattároláshoz.
  • Könnyű kiépítés
  • Rendkívül egyszerű a tárolt adatokhoz való hozzáférés, illetve ezek feldolgozhatósága.
  • Minden esetben a felhasználó által biztosított adatszolgáltatás alapján felkonfigurált és ellenőrzött adatgyűjtő kerül kiszállításra.
  • Igény esetén a Schrack Technik helyszíni rendszerélesztést, terméktámogatást biztosít.

Az adatgyűjtő rendszer felépítése és működése:

  • A rendszer kihelyezett adatgyűjtő egységgel (HU00072) valósítja meg a rendeletben előírt adatgyűjtést, tárolást.
  • Egy adatgyűjtő maximum 16 db Schrack műszert képes kezelni.
  • Schrack műszer és adatgyűjtő között RS485-ös vonalon zajlik a kommunikáció.
  • Adatgyűjtő modul 15 percenként gyűjti és tárolja a hatásos fogyasztási adatokat.
  • A gyűjtött adatok DBF formátumban fájlban kerülnek mentésre (pl. Excelben megnyitható, feldolgozható).
  • A fájlok 20, 25 vagy 30 napnyi adatot tartalmaznak (rendszer méretétől függő beállítás).
  • Az adatgyűjtő készülék Ethernet hálózati csatlakozással rendelkezik.
  • A tárolt fájlok FTP kliens programmal tölthető le.
  • Kiolvasás helyben laptoppal vagy hálózati csatlakozás esetén távolról, Ethernet hálózaton keresztül.
  • FTP szerver elérhetőség esetén az adatgyűjtő a fájlok lezárásakor adatmentést (áthelyezést) is végezhet.

Az adatgyűjtő készülékkel kompatibilis műszerek, melyek megfelelnek a fenti rendeletnek:

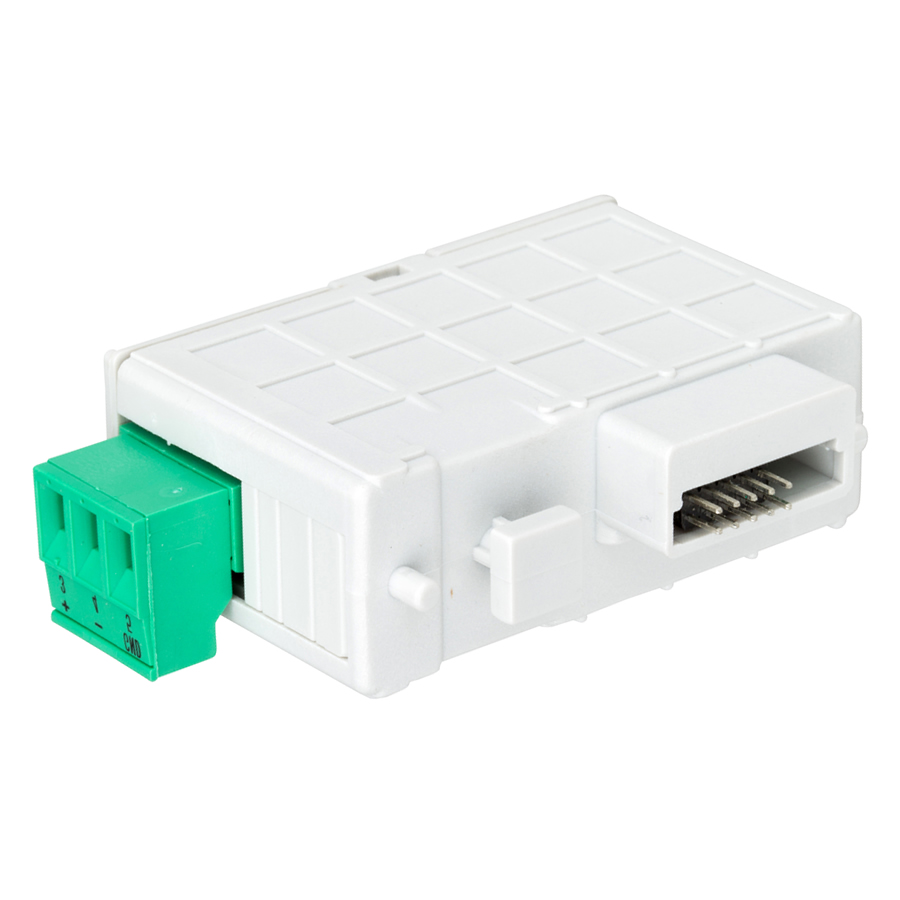

  • MGF39000 + MGF3900R (áramváltós hálózatanalizátor kiegészítő kommunikációs modullal)

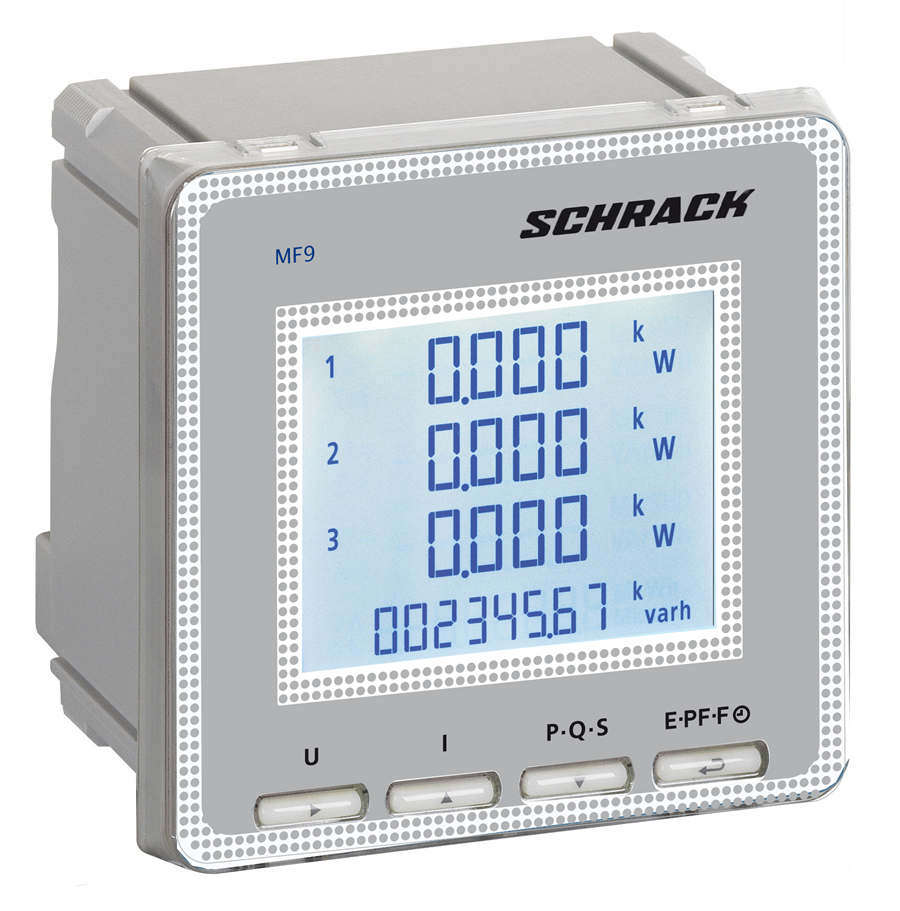

  • MGF37900 (kompakt hálózatanalizátor beépített kommunikációs modullal)
  • HUMGF39xxx (Rogowski-tekercses hálózatanalizátor beépített kommunikációs modullal)

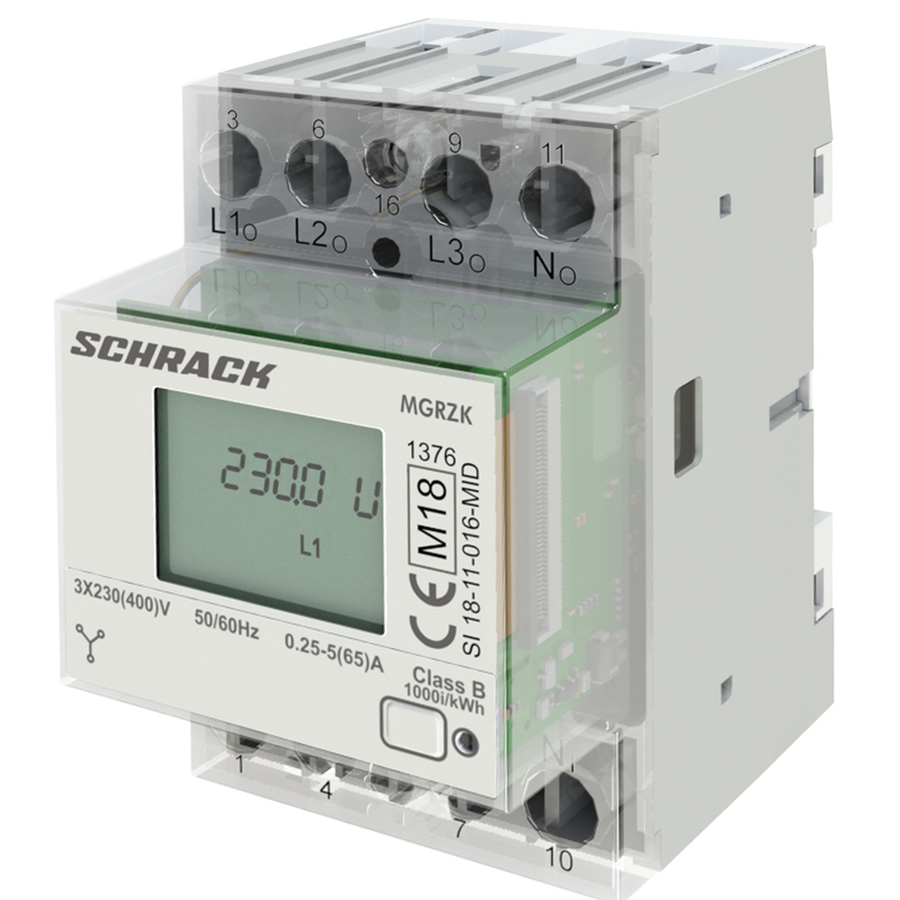

  • MGRZK465 (sorbaépíthető direkt fogyasztásmérő készülék beépített kommunikációs modullal)
  • MGDIZ480 (sorbaépíthető direkt fogyasztásmérő készülék beépített kommunikációs modullal)

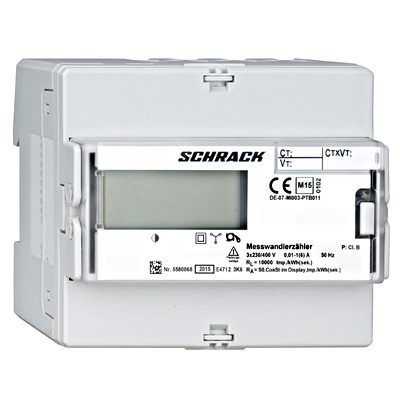

  • MGDIZ406 (sorbaépíthető áramváltós fogyasztásmérő készülék beépített kommunikációs modullal)

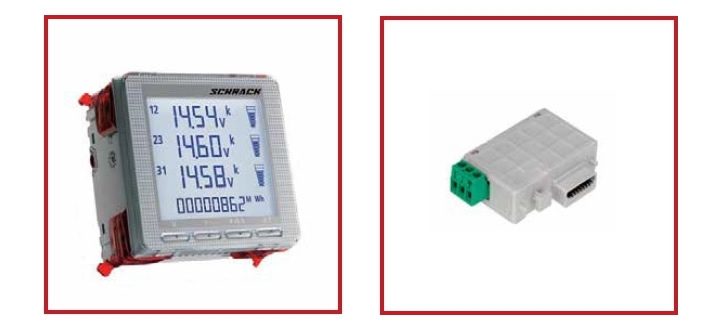

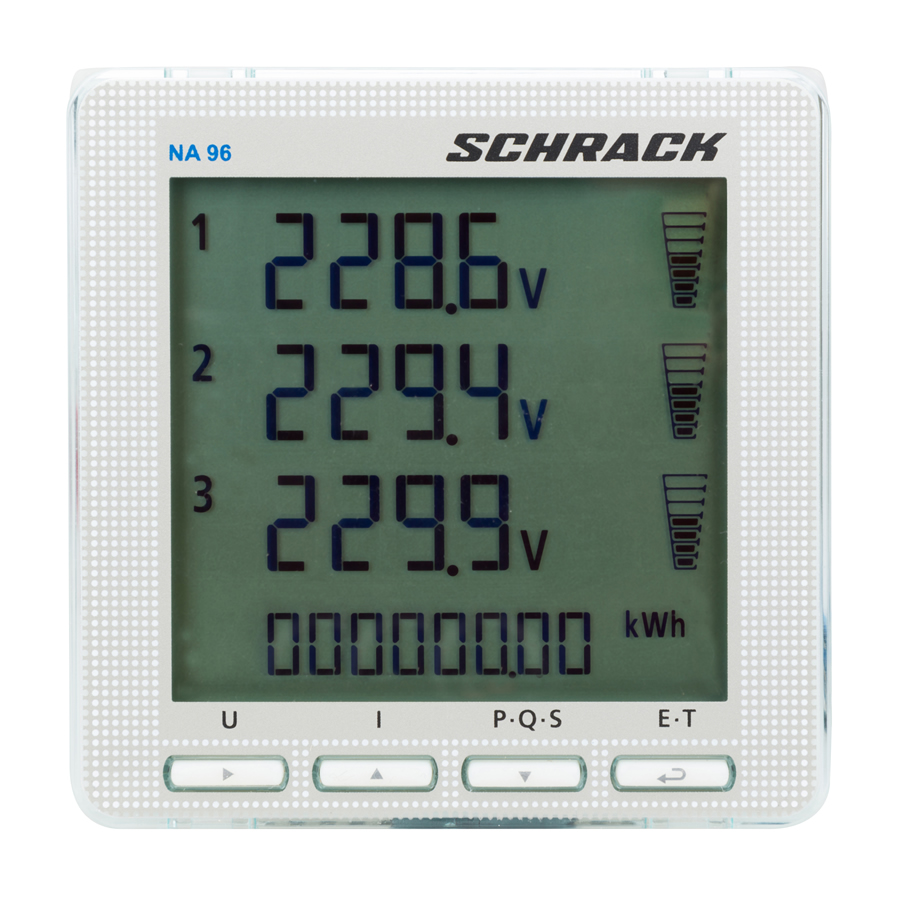

Hagyományos áramváltós kialakítás bővítő modullal

Schrack mérésadatgyűjtő rendszer, mely maradéktalanul megfelel a MEKH 1/2020. (I.16.) rendeletnek
Schrack mérésadatgyűjtő rendszer, mely maradéktalanul megfelel a MEKH 1/2020. (I.16.) rendeletnek

Általános információk

  • ipari kivitelű hálózatanalizátor villamos mennyiségek mérésére (4 negyedes)
  • hatásos fogyasztásmérés (2 negyedes)
  • váltakozó áramú hálózathoz
  • háromfázisú hálózathoz, 3 vagy 4 vezetékes nem kiegyenlített terheléshez (beállítható)
  • egyéb bővítő modulokkal is kiegészíthető

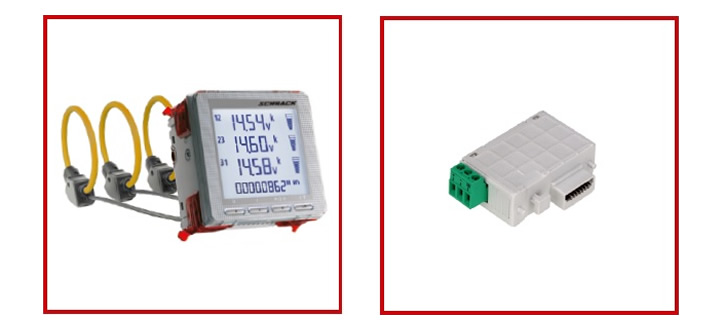

Rogowski-tekercses kialakítás bővítő modullal

Schrack mérésadatgyűjtő rendszer, mely maradéktalanul megfelel a MEKH 1/2020. (I.16.) rendeletnek
Schrack mérésadatgyűjtő rendszer, mely maradéktalanul megfelel a MEKH 1/2020. (I.16.) rendeletnek
Általános információk

  • ipari kivitelű hálózatanalizátor villamos mennyiségek mérésére (4 negyedes)
  • hatásos fogyasztásmérés (2 negyedes)
  • váltakozó áramú hálózathoz
  • Rogowski-tekercses árammérés, készlet tartalmazza a tekercseket
  • háromfázisú hálózathoz, 3 vagy 4 vezetékes nem kiegyenlített terheléshez (beállítható)
  • beépített RS485 csatoló MODBUS RTU kommunikációhoz
  • beépített impulzus kimenet
  • egyéb bővítő modulokkal is kiegészíthető

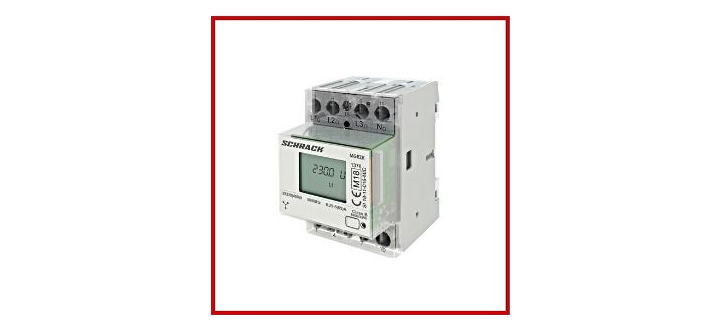

Sorbaépíthető direkt fogyasztásmérő készülék beépített kommunikációs modullal

Schrack mérésadatgyűjtő rendszer, mely maradéktalanul megfelel a MEKH 1/2020. (I.16.) rendeletnek
Schrack mérésadatgyűjtő rendszer, mely maradéktalanul megfelel a MEKH 1/2020. (I.16.) rendeletnek
Általános információk

  • váltakozó áramú hálózathoz
  • hatásos fogyasztásmérés
  • beépített RS485 csatoló MODBUS RTU kommunikációhoz
  • direktmérés

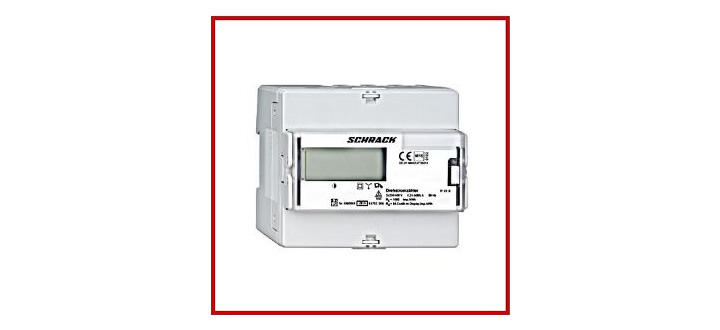

Sorbaépíthető áramváltós fogyasztásmérő készülék beépített kommunikációs modullal

Schrack mérésadatgyűjtő rendszer, mely maradéktalanul megfelel a MEKH 1/2020. (I.16.) rendeletnek
Schrack mérésadatgyűjtő rendszer, mely maradéktalanul megfelel a MEKH 1/2020. (I.16.) rendeletnek
Általános információk

  • váltakozó áramú hálózathoz
  • hatásos fogyasztásmérés
  • beépített RS485 csatoló MODBUS RTU kommunikációhoz
  • direkt- vagy áramváltós mérés
