Harmadik Boszporusz híd, Isztambul
A török metropolisz északi részén épül a harmadik és egyben legnagyobb híd a Boszporusz felett. A függesztett híd két A formájú - egyenként 330 m magas - pilonon áll, melyek jelenleg a legmagasabbak a világon. A két pillér felső része 21 db, egyenként 4,60 m magas betonozási ütemben készült.
A vasbeton pilonok egyedi formája és az elemek komplexitása rendkívül rugalmas tervezést igényelt, melyhez átfogó megoldásokat a PERI munkatársai kínáltak.
A vasbeton pilonok egyedi formája és az elemek komplexitása rendkívül rugalmas tervezést igényelt, melyhez átfogó megoldásokat a PERI munkatársai kínáltak.
Az 59 m széles híd 8 közúti sávot és 2 vasútvonalat vezet át 1,408 méter hosszan a Boszporusz felett, és kapcsolja össze - a 260 km hosszú Északi Marmara Autópálya részeként - az európai és ázsiai kontinenst. A PERI ACS önkúszó zsalu rendszerének és a VARIO GT 24 falzsaluzatnak köszönhetően a rugalmasságra, felületi minőségre, és méretpontosságra vonatkozó rendkívül magas követelmények is teljesíthetők voltak. A hidraulikus kúszó rendszer és az átgondolt munkafolyamatok különösen rövid építési ciklus időket és nagyfokú produktivitást eredményezett.
Az ACS önkúszó rendszer optimálisan illeszkedik a bonyolult geometriai formákhoz
Az "A" formájú ferde pilonszárak gyártásához az ACS V önkúszó zsalu állítható verzióját használták. Ez optimálisan illeszkedik a pilon ferde felületéhez. A magasban végzett biztonságos munkakörülmények érdekében a munkafelület mindig vízszintesen lett kialakítva. A majdnem függőleges felületek zsaluzásához az ACS R verzióját használták, ami az ACS önkúszó rendszer standard változatának része. A pilonszárak belsejében az ACS V mellett az ACS P platform verzióját is használták.
Már a tervezési fázisban az egyik legkomolyabb kihívást a 4 pilonláb zsaluzása jelentette, mivel a magasság növekedésével arányosan azok keresztmetszete folyamatosan szűkült. A pilonok alaprajza háromszög, csonkított sarkokkal, melyek hosszú oldalai a pilon magassága mentén 1,4 méterrel csökkennek. A munkaszintek folyamatos állításának szükségességét a középre pozicionált kitöltő munkaszint biztosítja, mely könnyen illeszkedett a külső szomszédos munkaszintekre. A zsaluzat állítása kiegyenlítő lemezekkel, és folyamatosan elbontott csavarral rögzített betét elemekkel valósult meg.
A PERI önkúszó rendszere rendkívüli rugalmasságot biztosít a kábelrögzítő acél elemek elhelyezésénél. A tervezésnél figyelembe vették a változó nagy méretű és helyzetű elemeket. Átgondolt tervezési folyamatot igényelt a kúszó tengelyek meghatározása, hogy elkerüljék az esetleges ütközéseket a kábelátvezető szerelvényekkel. Ez rendkívül magas fokú pontosságot igényelt.
Kész megoldás a PERI-től - magas fokú biztonság, hatékonyság
Valamennyi ACS kúszó egység trapéz lap borítással van ellátva. Az alsó munkaszintek teljesen zárt trapéz lemez borítása egyszerre véd a leesés, valamint a szél és az eső ellen.
A további +1 és +2 munkaszintekről a vasszerelés előre elkészíthető a következő ütemhez. A perforált trapéz fém lemez ezen a szinten átengedi a levegőt és fényt. Akár 42 tonna tömegű betonacél tárolható a felső 3 szinten.
Az előre dőlt munkaszinten a forgó beton továbbító egyszerre kúszik a zsaluval.
A tervezési fázisban a kúszó rendszerbe beépítésre került egy lift is, mely 3D-s látványtervvel kiegészítve, csapatmunkában rövid idő alatt készült el. A tapasztalat és a hozzáértő tervezés, a hatalmas mennyiségű PERI anyagok időben történő leszállítása problémamentes munkát eredményezett és kivitelezhetővé tette a szoros határidejű építkezést.
Enyhíteni a palacknyak hatást Isztambulban
Közel 15 milliós lakosával - Isztambul a világ negyedik legnagyobb városa. Két kontinens és két tenger között fekszik, ami bár egyedi, közlekedés szempontjából mégis komoly problémát jelent. A két, 1973-ban és 1988-ban épült Boszporusz híd rendkívül túlterheltté vált. Az új Északi Marmara útvonal messze elkerülve Isztambul centrumát, a központtól 25 km-re északra halad át a Boszporuszon. A harmadik híd - mely átjáró a Fekete tengerhez - úgy ismert, mint a Yavuz-Sultan-Selim híd, nemcsak a világ legmagasabb beton pillérrel, hanem egyben a legnagyobb függő hídon haladó vasútvonallal rendelkező hídja is. Érinti a tervezett repteret, és jelentősen csökkenti majd a két korábbi híd forgalmát. A hatalmas projekt befejezése 2015-ben várható.
Az ACS önkúszó rendszer optimálisan illeszkedik a bonyolult geometriai formákhoz
Az "A" formájú ferde pilonszárak gyártásához az ACS V önkúszó zsalu állítható verzióját használták. Ez optimálisan illeszkedik a pilon ferde felületéhez. A magasban végzett biztonságos munkakörülmények érdekében a munkafelület mindig vízszintesen lett kialakítva. A majdnem függőleges felületek zsaluzásához az ACS R verzióját használták, ami az ACS önkúszó rendszer standard változatának része. A pilonszárak belsejében az ACS V mellett az ACS P platform verzióját is használták.
Már a tervezési fázisban az egyik legkomolyabb kihívást a 4 pilonláb zsaluzása jelentette, mivel a magasság növekedésével arányosan azok keresztmetszete folyamatosan szűkült. A pilonok alaprajza háromszög, csonkított sarkokkal, melyek hosszú oldalai a pilon magassága mentén 1,4 méterrel csökkennek. A munkaszintek folyamatos állításának szükségességét a középre pozicionált kitöltő munkaszint biztosítja, mely könnyen illeszkedett a külső szomszédos munkaszintekre. A zsaluzat állítása kiegyenlítő lemezekkel, és folyamatosan elbontott csavarral rögzített betét elemekkel valósult meg.
A PERI önkúszó rendszere rendkívüli rugalmasságot biztosít a kábelrögzítő acél elemek elhelyezésénél. A tervezésnél figyelembe vették a változó nagy méretű és helyzetű elemeket. Átgondolt tervezési folyamatot igényelt a kúszó tengelyek meghatározása, hogy elkerüljék az esetleges ütközéseket a kábelátvezető szerelvényekkel. Ez rendkívül magas fokú pontosságot igényelt.
Kész megoldás a PERI-től - magas fokú biztonság, hatékonyság
Valamennyi ACS kúszó egység trapéz lap borítással van ellátva. Az alsó munkaszintek teljesen zárt trapéz lemez borítása egyszerre véd a leesés, valamint a szél és az eső ellen.
A további +1 és +2 munkaszintekről a vasszerelés előre elkészíthető a következő ütemhez. A perforált trapéz fém lemez ezen a szinten átengedi a levegőt és fényt. Akár 42 tonna tömegű betonacél tárolható a felső 3 szinten.
Az előre dőlt munkaszinten a forgó beton továbbító egyszerre kúszik a zsaluval.
A tervezési fázisban a kúszó rendszerbe beépítésre került egy lift is, mely 3D-s látványtervvel kiegészítve, csapatmunkában rövid idő alatt készült el. A tapasztalat és a hozzáértő tervezés, a hatalmas mennyiségű PERI anyagok időben történő leszállítása problémamentes munkát eredményezett és kivitelezhetővé tette a szoros határidejű építkezést.
Enyhíteni a palacknyak hatást Isztambulban
Közel 15 milliós lakosával - Isztambul a világ negyedik legnagyobb városa. Két kontinens és két tenger között fekszik, ami bár egyedi, közlekedés szempontjából mégis komoly problémát jelent. A két, 1973-ban és 1988-ban épült Boszporusz híd rendkívül túlterheltté vált. Az új Északi Marmara útvonal messze elkerülve Isztambul centrumát, a központtól 25 km-re északra halad át a Boszporuszon. A harmadik híd - mely átjáró a Fekete tengerhez - úgy ismert, mint a Yavuz-Sultan-Selim híd, nemcsak a világ legmagasabb beton pillérrel, hanem egyben a legnagyobb függő hídon haladó vasútvonallal rendelkező hídja is. Érinti a tervezett repteret, és jelentősen csökkenti majd a két korábbi híd forgalmát. A hatalmas projekt befejezése 2015-ben várható.

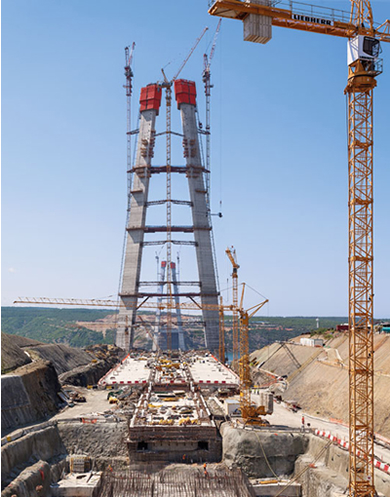

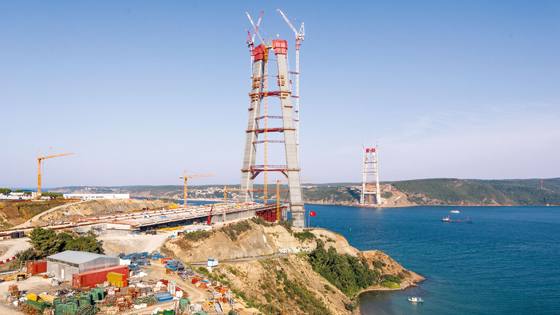

A harmadik Boszporusz híd a világ legmagasabb beton-híd pillérével büszkélkedhet, az európai és ázsiai kontinenst köti össze.

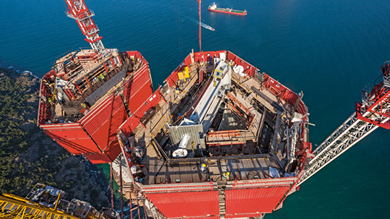

A PERI ACS kúszó zsalu könnyen alkalmazható a folyamatosan szűkülő pillérekhez. A projekt specifikus megoldás biztonságos munkavégzési feltételeket nyújt akár 300 méter magasban is.

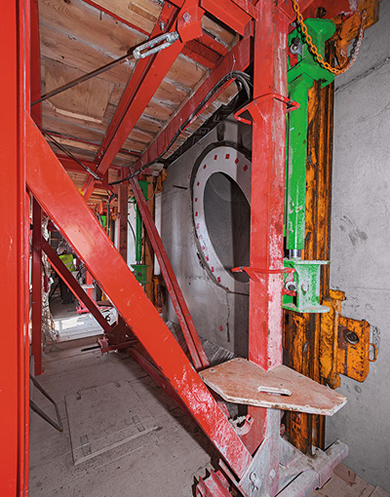

Pontos tervezésre volt szükség a kúszó tengelyek beállításához azért, hogy elkerüljék a kábelátvezetőkkel történő összeütközést.

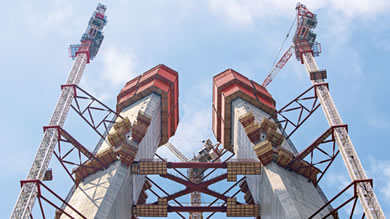

Az új Boszporusz híd két A formában dőlő pilonja, PERI ACS kúszó zsalukkal tör fel az égbe, hogy elérje végső, 300 méteres magasságát.
További kihívás a zsaluzatok igazítása a változó méretű és helyzetű kábelátvezetőkhöz. A PERI megoldásai megfelelnek a szigorú követelményeknek a magas rugalmasság, valamint a méret pontosság tekintetében is.
