Válassza a Weidmüller készre szerelt, gyártmány minősítéssel rendelkező mérődobozait
Jelen cikk elsődleges célja, hogy segítséget adjon a készülékek lehetséges elrendezéséhez és kiválasztásához, és hogy eljussanak a Weidmüller megoldásai az energiahatékonysági piacon szereplő kollégákhoz.
Másodsorban pedig szeretné felhívni a figyelmet, hogy ne csak a rendeletben meghatározott műszaki paramétereknek feleljen meg a kialakított mérési rendszer, hanem vegyük figyelembe a későbbi üzemelés során várható hasznos mért értékek mérési lehetőségét is.
Egy megfelelően kiválasztott mérő hasznos lehet a felmerülő üzemelési problémák kiszűréséhez, mint például:
- negyedik áramváltó bemenet
- felharmonikus mérési lehetőség
- szivárgó-áram figyelés
- webserver felület
- előkészített riportok MSZ EN 50160 szabvány szerint
- rövid idejű feszültségkimaradások és tranziens feszültség emelkedések dokumentálása
Ezen felül a Weidmüllernek nem csak ötlete, hanem valós megoldása is létezik olyan mérési helyek kialakítására, ahol nincsen elegendő hely a jelenleg is üzemelő villamos és vezérlő elosztókban. Gyakori probléma ugyanis az utólagos beépítésű, ˝barnamezős˝ projekteknél, hogy nincsen elegendő hely a mérő, áramváltó (és ne feledjük, a mérőváltóköri sorkapcsokat sem) számára a meglévő vezérlő vagy/és erőátviteli elosztókban.
A Weidmüller készre szerelt PNP mérődobozaival könnyebben és gyorsabban megoldható ez a műszaki feladat.

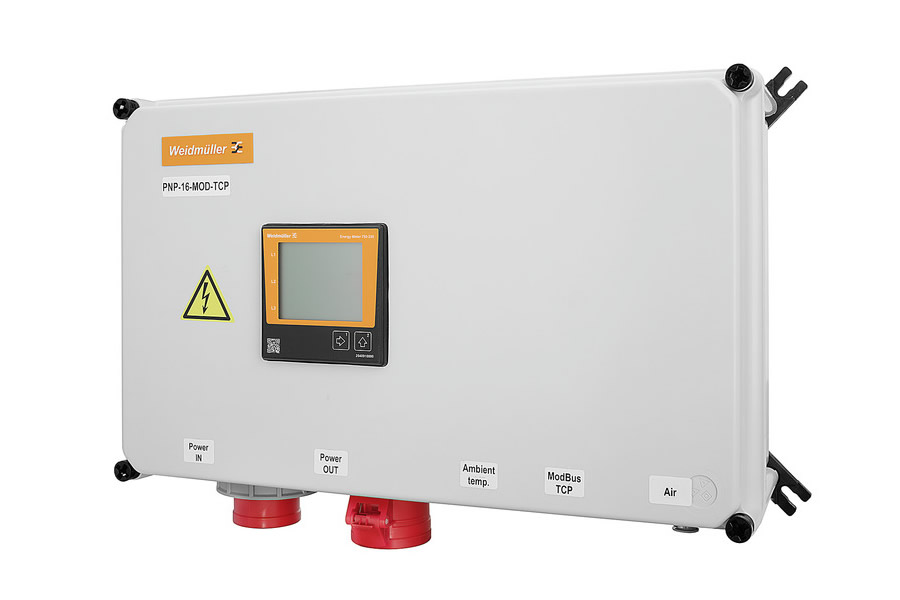

Típus: PNP-16-MOD-TCP, cikkszám: 2716650000
Műszaki tartalom:
- IP54 védettség
- méret: 529 mm x 370 mm x 191 mm
- 16 A-es ipari dugalj csatlakozóval ellátott kivitel, beépített áramváltóval
- üzemelési hőmérséklet: 0°C… +45°C
- kialakított sűrített levegő mérés, 10 mm-es csatlakozó, max 8 bar
- energiamérő eszköz: 0,5S pontossági osztály
- Modbus RTU és Modbus TCP/IP kommunikációs felület
- további műszaki adatok: 1.-40. felharmonikus mérési lehetőség, beépített 256 MB memória, webserver felület, RCM mérés, gateway funkció, digitális bemenetet és kimenet, hőmérséklet (Pt100) bemenet
- EcoExplorer Go szoftverrel paraméterezhető, adatok tárolása egyszerűen kezelhető, egyszerűbb vizualizáció kivitelezhető

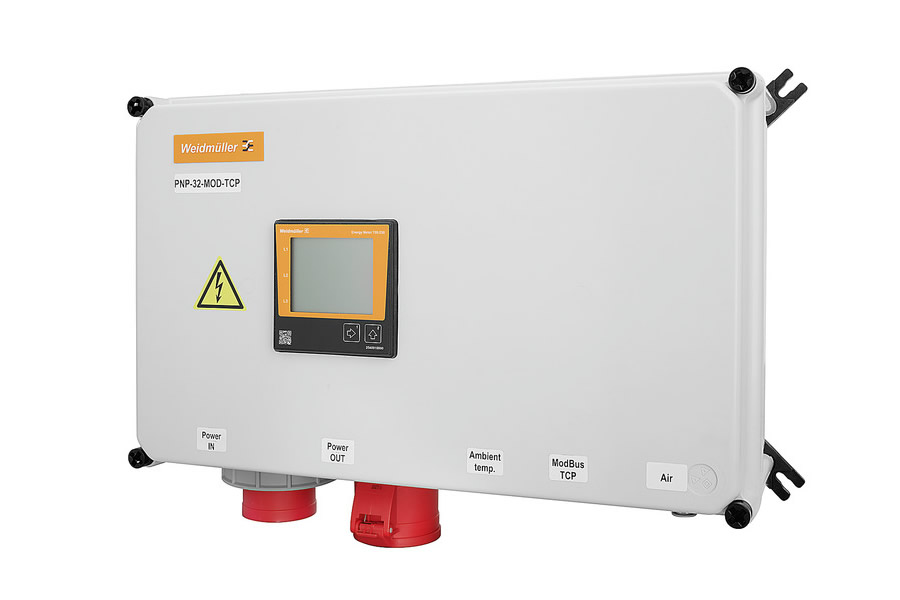

Típus: PNP-32-MOD-TCP, cikkszám: 2716660000
Műszaki tartalom:
- IP54 védettség
- méret: 529 mm x 381 mm x 191 mm
- 32 A-es ipari dugalj csatlakozóval ellátott kivitel, beépített áramváltóval
- üzemelési hőmérséklet: 0°C… +45°C
- kialakított sűrített levegő mérés, 10 mm-es csatlakozó, max 8 bar
- energiamérő eszköz: 0,5S pontossági osztály
- Modbus RTU és Modbus TCP/IP kommunikációs felület
- további műszaki adatok: 1.-40. felharmonikus mérési lehetőség, beépített 256 MB memória, webserver felület, RCM mérés, gateway funkció, digitális bemenetet és kimenet, hőmérséklet (Pt100) bemenet
- EcoExplorer Go szoftverrel paraméterezhető, adatok tárolása egyszerűen kezelhető, egyszerűbb vizualizáció kivitelezhető

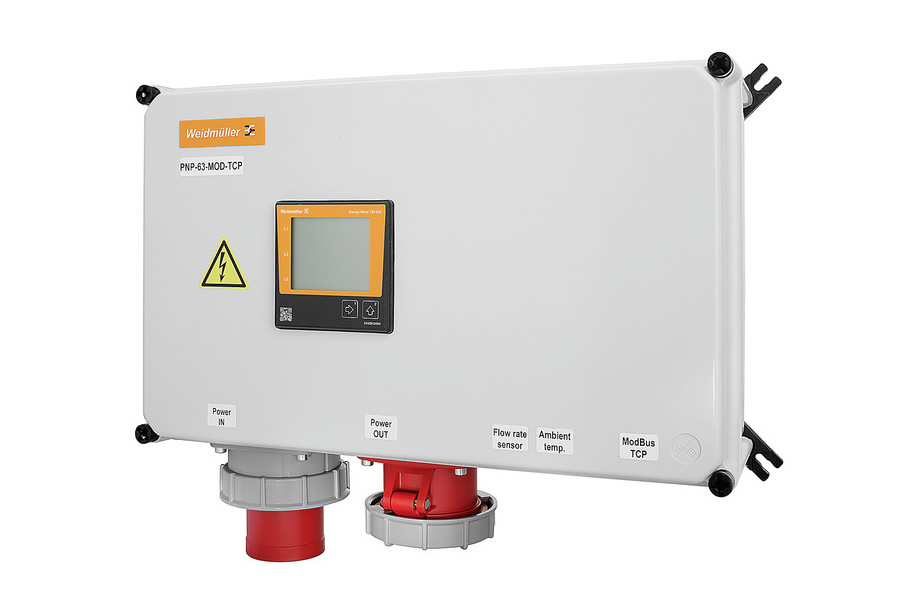

Típus: PNP-63-MOD-TCP, cikkszám: 2716670000
Műszaki tartalom:
- IP54 védettség
- méret: 529 mm x 425 mm x 191 mm
- 63 A-es ipari dugalj csatlakozóval ellátott kivitel, beépített áramváltóval
- üzemelési hőmérséklet: 0°C… +45°C
- energiamérő eszköz: 0,5S pontossági osztály
- Modbus RTU és Modbus TCP/IP kommunikációs felület
- további műszaki adatok: 1.-40. felharmonikus mérési lehetőség, beépített 256 MB memória, webserver felület, RCM mérés, gateway funkció, digitális bemenetet és kimenet, hőmérséklet (Pt100) bemenet
- EcoExplorer Go szoftverrel paraméterezhető, adatok tárolása egyszerűen kezelhető, egyszerűbb vizualizáció kivitelezhető

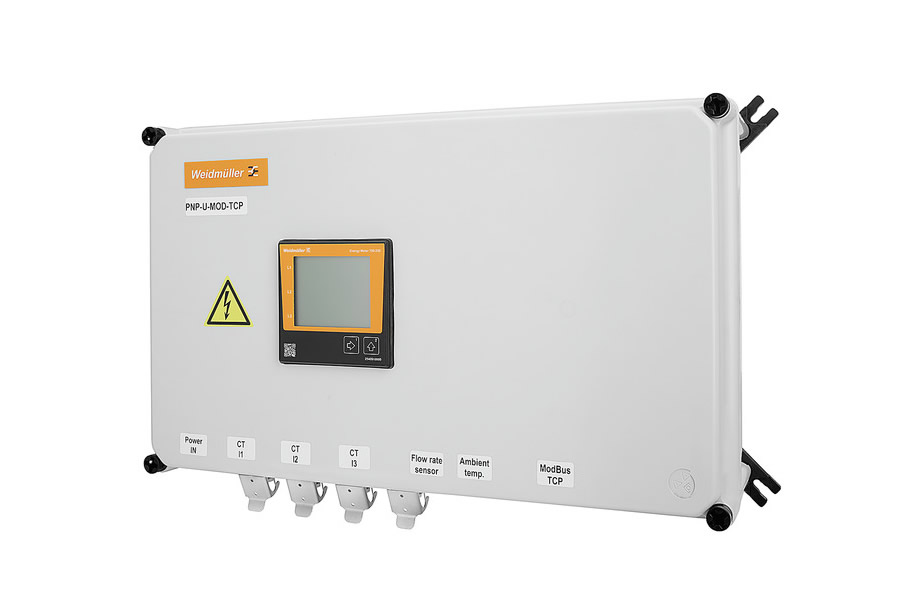

Típus: PNP-U-MOD-TCP, cikkszám: 2716690000
Műszaki tartalom:
- IP54 védettség
- méret: 535 mm x 372 mm x 191 mm
- univerzális kivitel, 1 A / 5 A külső áramváltó szükséges
- üzemelési hőmérséklet: 0°C… +45°C
- energiamérő eszköz: 0,5S pontossági osztály
- Modbus RTU és Modbus TCP/IP kommunikációs felület
- további műszaki adatok: 1.-40. felharmonikus mérési lehetőség, beépített 256 MB memória, webserver felület, RCM mérés, gateway funkció, digitális bemenetet és kimenet, hőmérséklet (Pt100) bemenet
- EcoExplorer Go szoftverrel paraméterezhető, adatok tárolása egyszerűen kezelhető, egyszerűbb vizualizáció kivitelezhető
A fentiekben felsorolt mérődobozok adatai egyszerűen továbbíthatóak energiamenedzsment rendszerekhez. Energiamenedzsment szoftverrel kapcsolatban kérjen bővebb műszaki tartalmat.
