A kémény kitorkollás számítása


2015. június 26.

A példák huzat vagy szívás hatása alatt lévő égéstermék-elvezetőkre vonatkoznak

A tapasztalatok alapján a 2013. január 1-én éltbe lépett MSZ 845 szabvány szerinti kémény kitorkollás meghatározása a mai napig sok tervezőnek nem egyértelmű. Rendkívül erősen él a köztudatban a függőlegessel 60 fokos szöget bezáró kúp szerinti számítás, de az új szabvány teljesen megszüntette ezt a módszert és egészen más megközelítés szerint szabályozza. Javasolt a teljes szabvány fejezet részletes tanulmányozása!
Nagyon sok tényező (pl. túlnyomás, környező épületek) alapján történik a kitorkollás meghatározása, az alábbi példák a leggyakoribb eseteket mutatják be, amelyek huzat vagy szívás hatása alatt lévő égéstermék-elvezetőkre vonatkoznak.

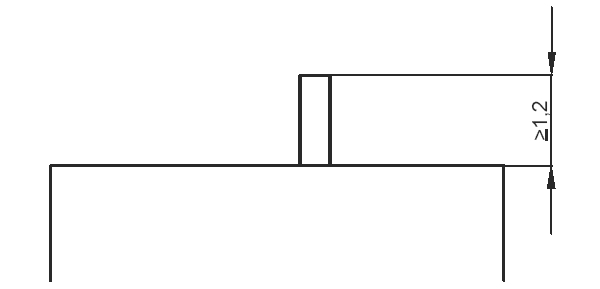

Lapos tető
A 20°-nál kisebb hajlásszögű és lapos tető esetén a kitorkollási magasság a tetősík felett legalább 1,2 m legyen.
Magas tető

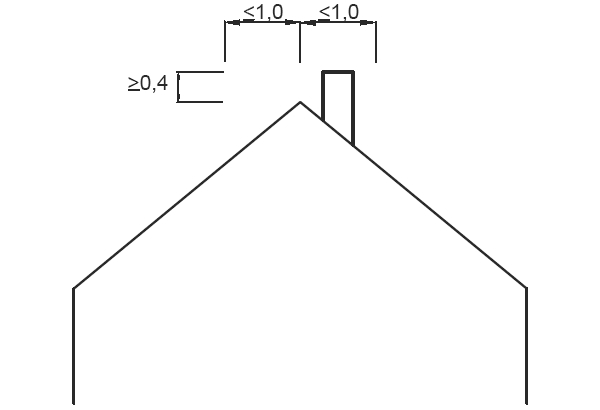

a., A magas tető gerincének a közelében (≤1,0 m) a kitorkollás a tető gerince felett legalább 0,4 m, de a tetősík felett legalább 0,8 m legyen.

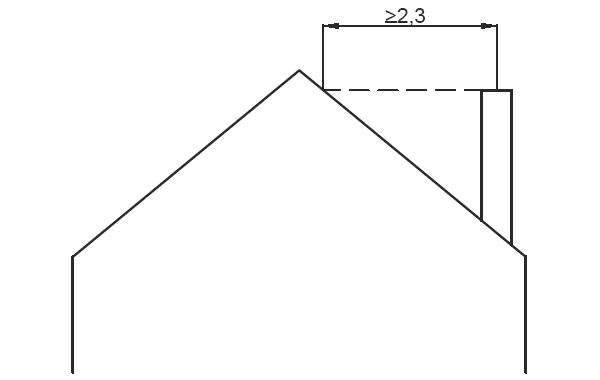

b., Egyéb estben az égéstermék-elvezető berendezés kitorkollásától a tető síkjával való metszéspontig haladó képzeletbeli vízszintes vonal hosszúsága ≥2,3 m legyen,

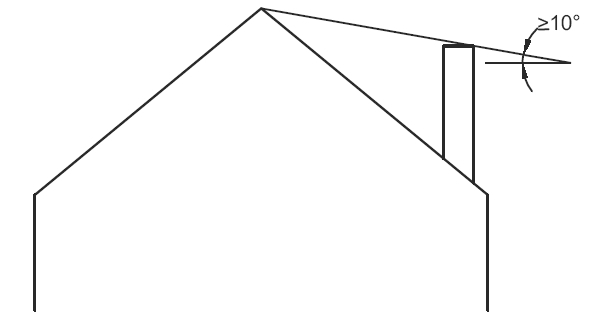

illetve a kitorkollás vízszintes síkja és a szerkezet legfelső éle közötti függőleges szög kisebb, mint 10°-os legyen.

Rendszeralkatrészek a kémény stabilitásáért

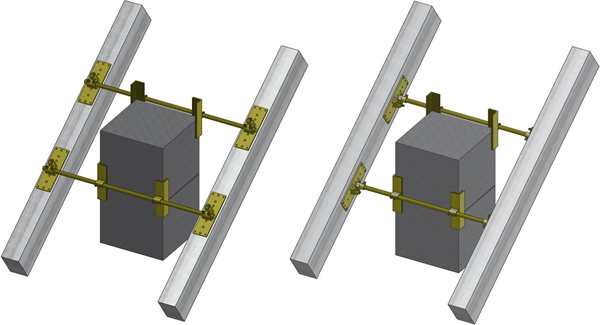

Kéménytámasztó szerkezet
A Schiedel kéménytámasztó szerkezettel növelhető a kémény stabilitása. A támaszelemeket a szarufák fölé, alá vagy közé lehet felszerelni. Minden Schiedel kerámia kéményrendszerhez alkalmazható, látható tetőszékeknél különösen ideális megoldás.
A Schiedel kéménytámasztó szerkezet beépítési útmutatója letölthető innen.

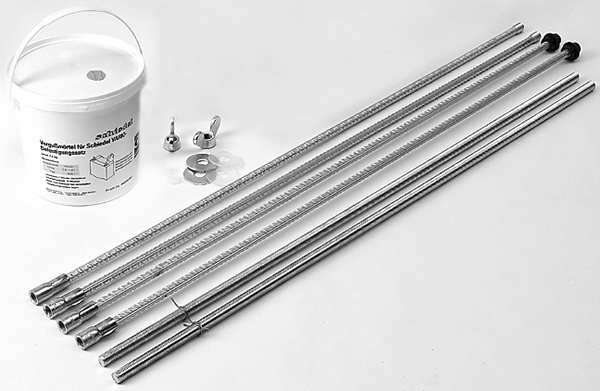

Megerősítő készlet
A Schiedel kéményeket akkor szükséges statikailag megerősíteni, ha kémény szabadon álló része 1,5 méternél hosszabb.
A Schiedel megerősítő készlet beépítési útmutatója letölthető innen.

A Schiedel a füstgázelvezetés szakértője, immáron 70 éve. Európa szerte évente 400 000 újonnan épülő családi házban vezetik el Schiedel kéményrendszerek a tüzelőberendezések égési levegőjét.
A Schiedel a minőségi alapanyagoknak, a technológiai tudásnak, valamint a legmodernebb gyártási eljárásoknak köszönheti hírnevét. Legújabb innovációival megoldást nyújt a biztonságos és otthonos lakótér megteremtésére, és arra is, hogyan állítsuk a modern technológiákat az egyre népszerűbb hagyományos eszközök szolgálatába.

A Schiedel kémények termékadatlapjai és tervezési segédletei a hír alatti termékképre kattintva elérhetőek. Amennyiben árajánlatot, bővebb információt vagy katalógust szeretne kérni Schiedel Kéménygyár Kft. munkatársától, használja a megfelelő gombot.
