A HL attika oldalkifolyók alkalmazása

A rendszer jól kombinálható a HL balkon- és teraszlefolyó elemekkel

Ha egy tetőről, teraszról az esővíz elvezetése hagyományos lefolyókkal nem lehetséges, vagy nem ésszerű, akkor az attika lefolyók (oldalkifolyók) kínálnak alternatív megoldást a kisebb tetőfelületek, balkonok, teraszok és loggiák víztelenítésére.

Az épületen kívüli vízlevezetés alkalmazása több előnnyel jár:

  • A hőszigetelést nem kell megszakítani, nem keletkezik hőhíd
  • A csapadékvíz-vezetéket nem kell hőszigetelni páralecsapódás ellen
  • A külső levezetés miatt elkerülhető az ejtővezeték épületen belüli zajhatása
  • Az ejtővezeték az épületen belül nem foglal helyet, ezért helytakarékos
  • A födémet nem kell átfúrni, így nem gyengíti az épületet
  • Költséghatékony megoldás, kevesebb anyag, kevesebb munkaóra

A HL attikalefolyó rendszer jellemzői

A HL68 attikalefolyó sorozat 3 különböző szigetelőgallérral ellátott alapelemre épül (bitumen, PVC, FPO). A nagy falvastagságú átvezető csőszakasz anyaga PP.

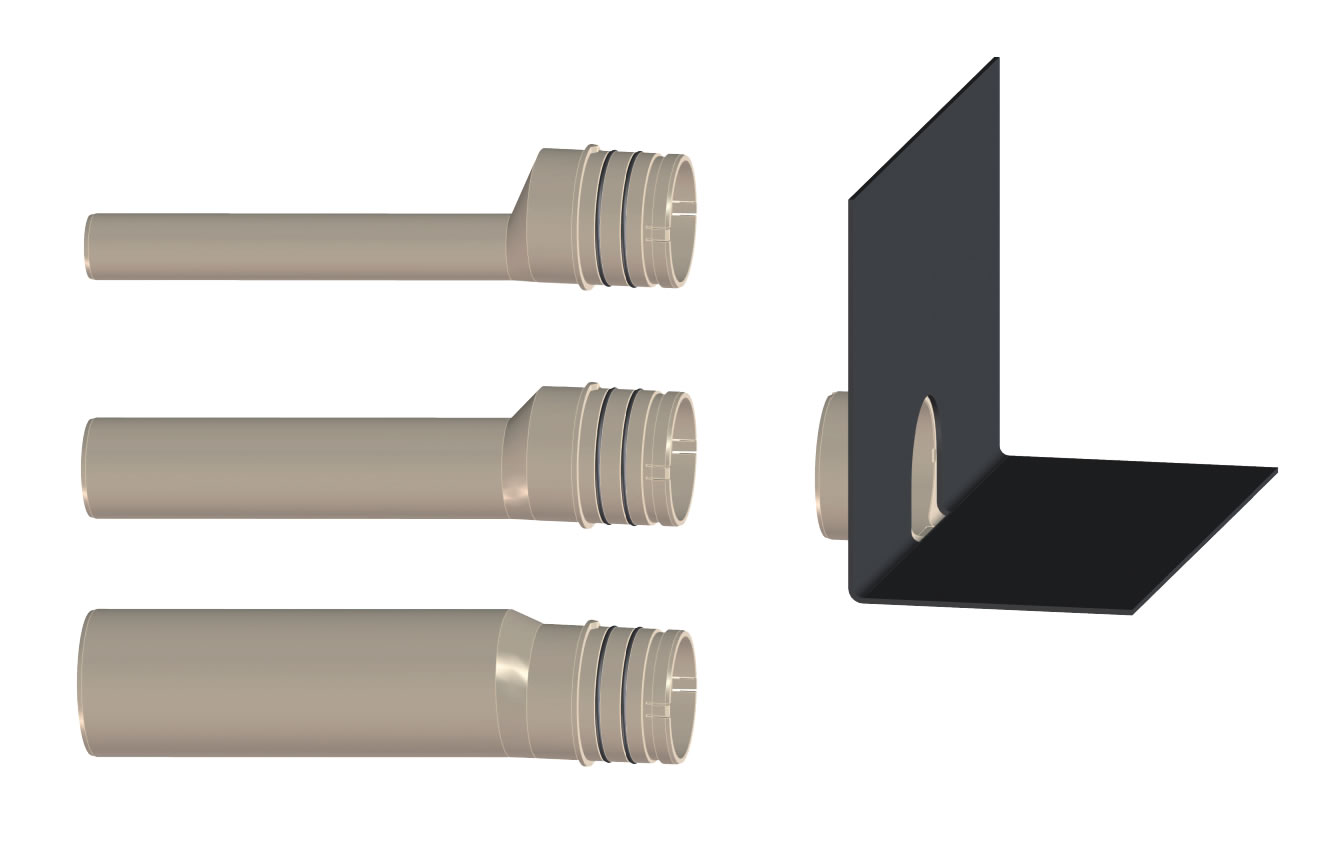

Bitumengallérral - HL68H.0
A HL-Attika oldalkifolyók alkalmazása
Bitumengallérral - HL68H.0

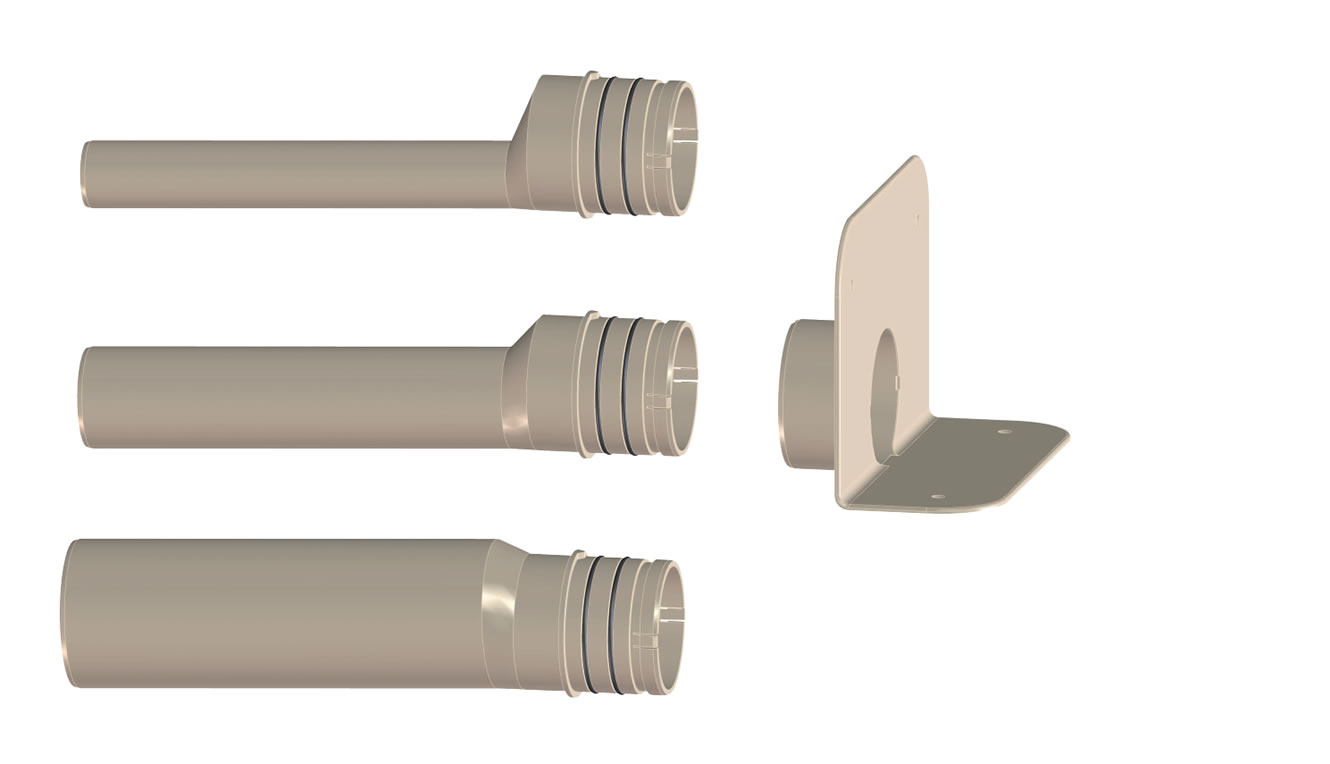

PP-gallérral (FPO-hoz) - HL68F.0
A HL-Attika oldalkifolyók alkalmazása
PP-gallérral (FPO-hoz) - HL68F.0

A HL attikalefolyó rendszer átvezető elemeit a konkurens termékekhez képest egyrészt az teszi különbbé, hogy sokkal masszívabb, erősebb kivitelűek. Ez kizárja a gyenge megoldások beépítése során sokszor tapasztalt, beázáshoz vezető töréseket, repedéseket. A szigetelőtáblához az attikán átvezető csőszakaszt méret szerint kiválaszthatjuk és a HL által kifejlesztett, nagyon megbízható illesztési művelettel hozzá csatlakoztathatjuk.

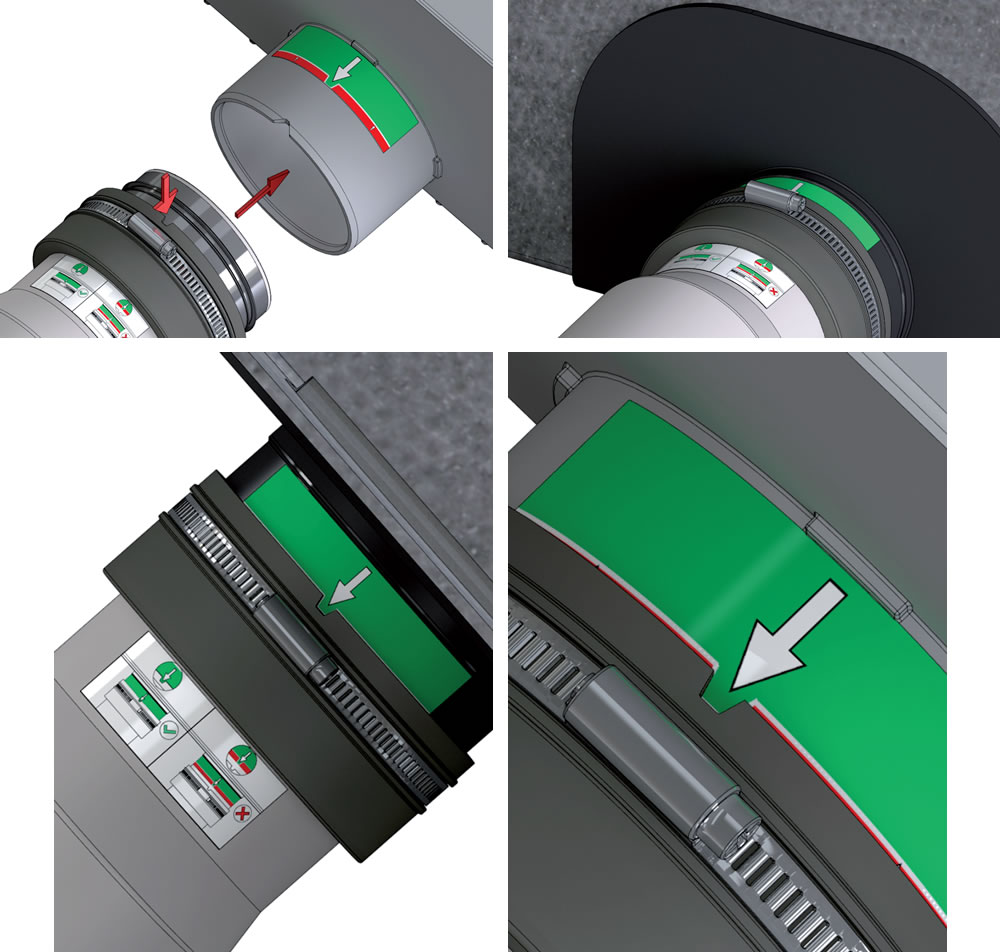

A szigetelőtábla és az átvezető cső összeillesztése
A HL-Attika oldalkifolyók alkalmazása
A szigetelőtábla és az átvezető cső összeillesztése

A szigeteléstechnológiai lépéseket az elemrendszerhez megfelelően kidolgozták és minden HL attikalefolyó elemhez a csomagolásban mellékelik. Így minden szakember megfelelő tájékoztatáshoz jut a beépítéshez.
Ezután a táblákhoz a beépítés után választhatunk normál, vagy vésztúlfolyós lombkosarat.

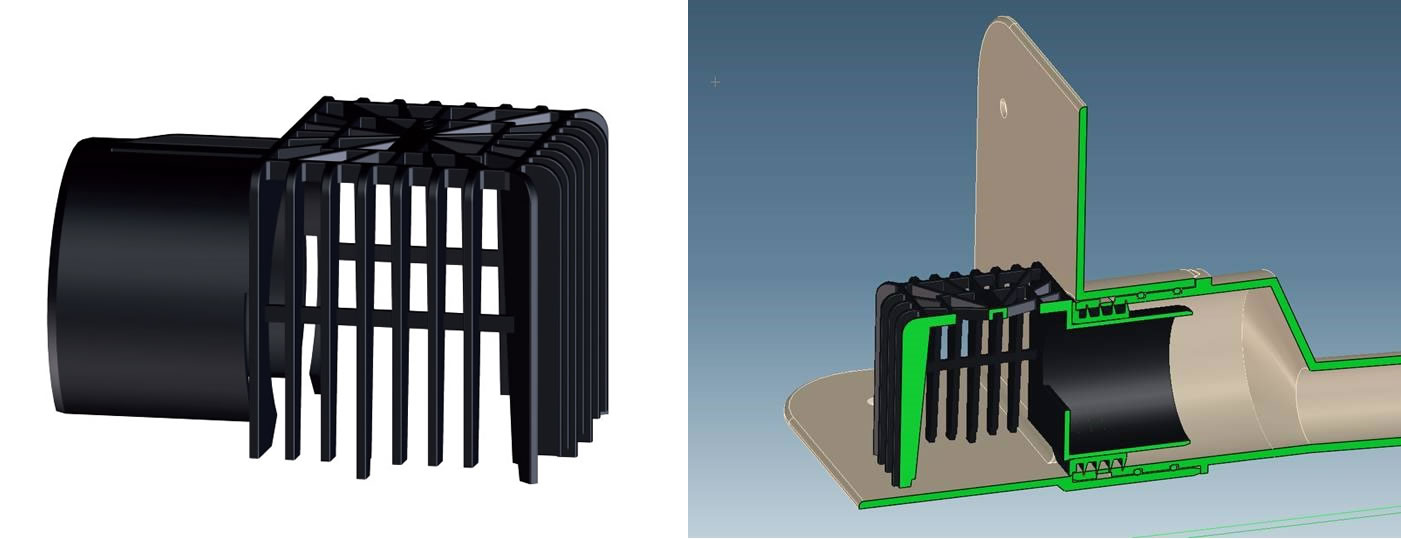

Normál (HL068.1E) és vésztúlfolyós lombkosár (HL068.1Safe)
A HL-Attika oldalkifolyók alkalmazása
Normál (HL068.1E) és vésztúlfolyós lombkosár (HL068.1Safe)

Kiemelt fontosságú, hogy a HL attikalefolyó család teljesen új lehetőségeket kínál a tervezőknek azzal, hogy a hagyományos oldalkifolyókat további alkatrészek felhasználásával bonyolultabb rétegrendeknél is alkalmazzák. A HL attikalefolyó rendszerét ennek figyelembe vételével úgy alakították ki, hogy kombinálható, kompatibilis legyen a régóta jól bevált HL balkon- és teraszlefolyók elemeivel.

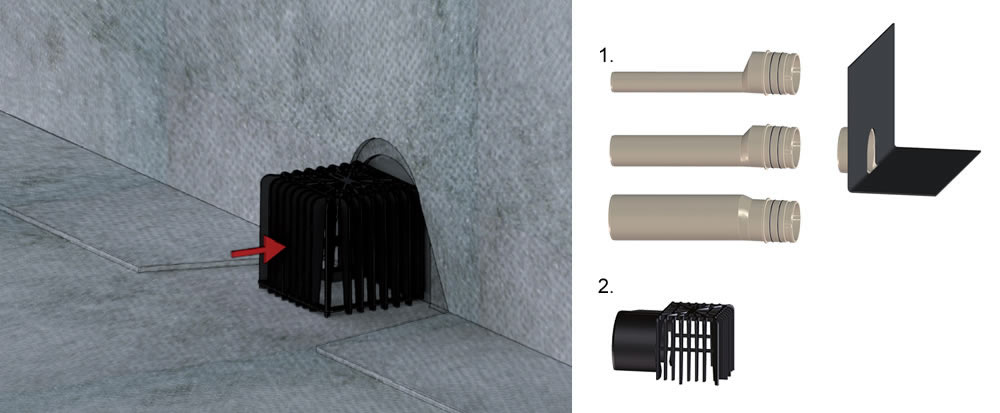

Oldalkifolyó lombkosárral - bitumenes vízszigetelésről

Oldalkifolyó lombkosárral - bitumenes vízszigetelésről
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL068.1E - lombfogó kosár
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL068.1E - lombfogó kosár

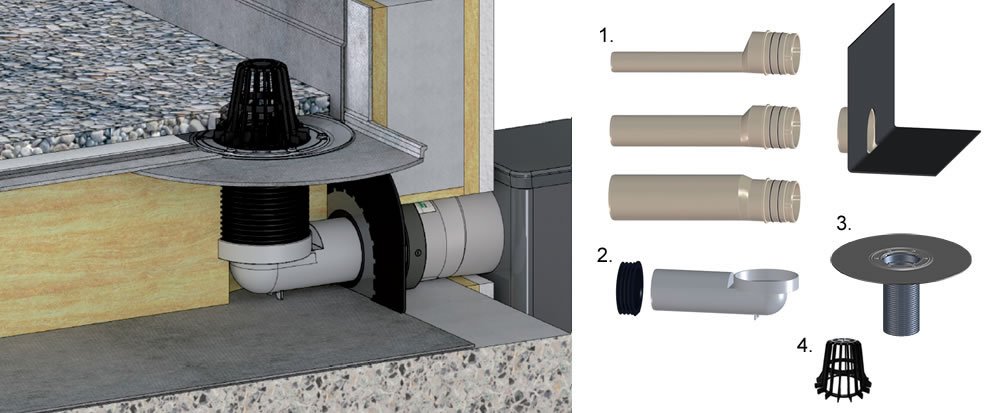

Oldalkifolyó melegtetőnél lombkosárral - bitumen párazáró, hőszigetelés, bitumen vízszigetelés, kavics leterhelés

Oldalkifolyó melegtetőnél lombkosárral - bitumen párazáró, hőszigetelés, bitumen vízszigetelés, kavics leterhelés
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL164 - bekötőidom 3. HL85NH - magasító elem gyári bitumengallérral 4. HL080.8E - lombfogó kosár
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL164 - bekötőidom 3. HL85NH - magasító elem gyári bitumengallérral 4. HL080.8E - lombfogó kosár

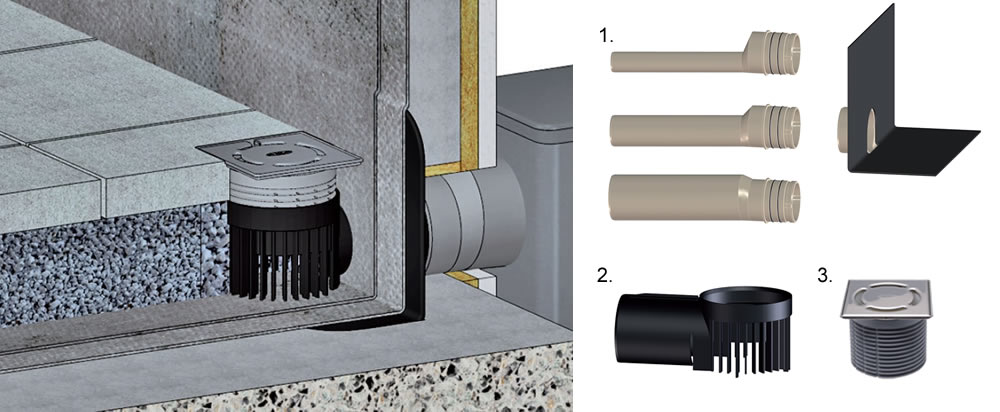

Oldalkifolyó terasznál rozsdamentes ráccsal - bitumen szigetelés, kavicságy, beton járólapok

Oldalkifolyó terasznál rozsdamentes ráccsal - bitumen szigetelés, kavicságy, beton járólapok
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL163 - vízátvezető elem 3. HL3000 - rácstartó, keret, rács
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL163 - vízátvezető elem 3. HL3000 - rácstartó, keret, rács

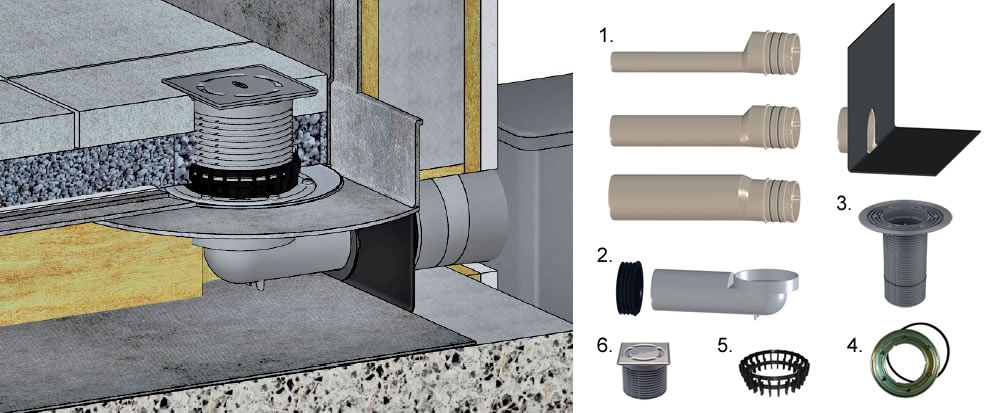

Oldalkifolyó hőszigetelt terasz, rozsdamentes ráccsal - bitumen párazáró, hőszigetelés, PVC vízszigetelés, kavicságy, beton járólapok

Oldalkifolyó hőszigetelt terasz, rozsdamentes ráccsal - bitumen párazáró, hőszigetelés, PVC vízszigetelés, kavicságy, beton járólapok
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL164 - bekötőidom 3. HL85N - magasító elem szigetelő karimával 4. HL83.0 - szigetelő készlet 5. HL180 - víztelenítő gyűrű 6. HL3000 - rácstartó, keret, rács
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL164 - bekötőidom 3. HL85N - magasító elem szigetelő karimával 4. HL83.0 - szigetelő készlet 5. HL180 - víztelenítő gyűrű 6. HL3000 - rácstartó, keret, rács

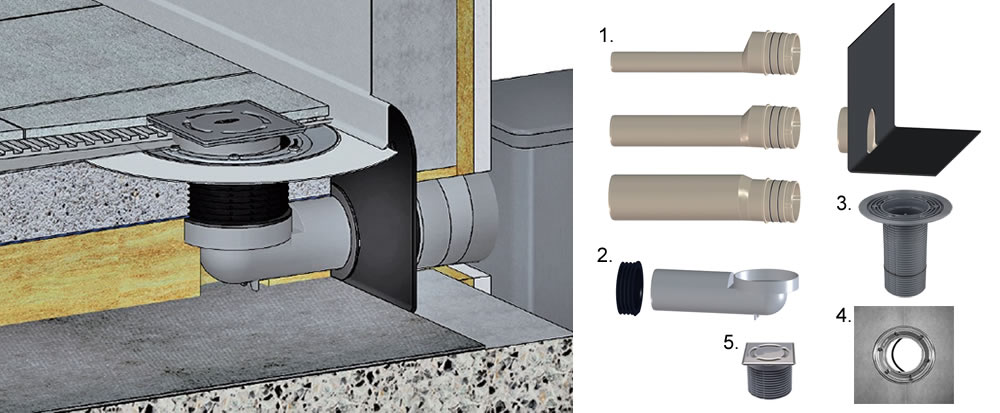

Oldalkifolyó hőszigetelt terasz, rozsdamentes ráccsal - bitumen párazáró, hőszigetelés, aljzatbeton, bevonatszigetelés, ragasztott kerámia járólap

Oldalkifolyó hőszigetelt terasz, rozsdamentes ráccsal - bitumen párazáró, hőszigetelés, aljzatbeton, bevonatszigetelés, ragasztott kerámia járólap
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL164 - bekötőidom 3. HL85N - magasító elem szigetelő karimával 4. HL83.M - szigetelő készlet kent szigeteléshez 5. HL3000 - rácstartó, keret, rács
1. HL68H.0/110 - attikalefolyó bitumengallérral és PP csatlakozócsővel 2. HL164 - bekötőidom 3. HL85N - magasító elem szigetelő karimával 4. HL83.M - szigetelő készlet kent szigeteléshez 5. HL3000 - rácstartó, keret, rács
A hírben szereplő termékek
HL attikalefolyók

HL attikalefolyók

Az attikalefolyók jó alternatív megoldást kínálnak a kisebb tetőfelületek, balkonok, teraszok és loggiák víztelenítésére ott, ahol ez hagyományos lefolyókkal nem lehetséges. A HL-Attika lefolyó gallérjai alkalmasak szigetelt csőátvezetésre is.
