HAURATON DRAINFIX TWIN szivárgórendszer

Egy sokoldalúan használható megoldás a csapadékvíz-gazdálkodásban

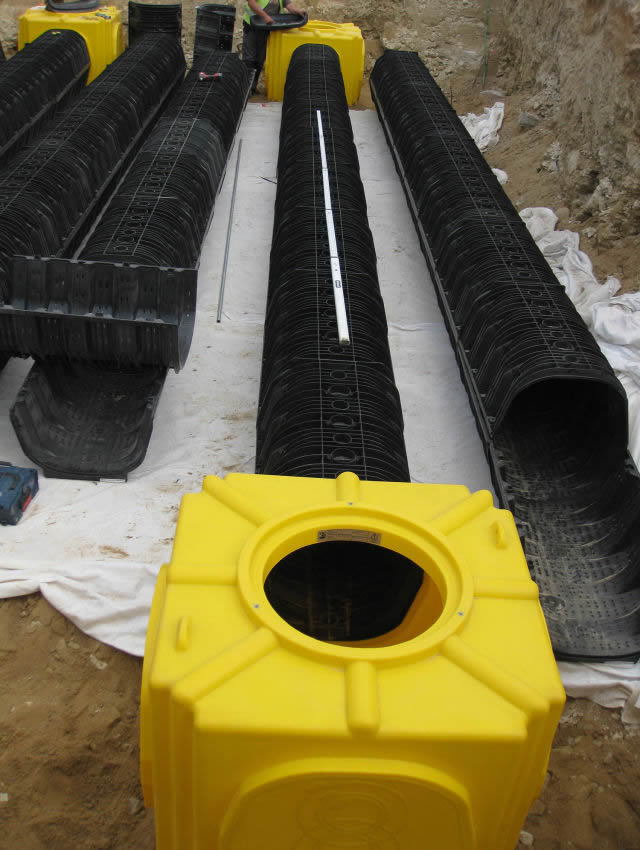

HAURATON DRAINFIX TWIN szivárgórendszer
HAURATON DRAINFIX TWIN szivárgórendszer

A csapadékvíz-gazdálkodás témakörében az egyik legsűrűbben visszatérő kérdés, hogy mi legyen a csapadékvízzel, mennyi vezethető be a befogadóra, valamint, hogy a fennmaradó vízzel mi történjen?
A víz visszatartására különböző módszerek vannak, a legelterjedtebb a szivárgó puffer kialakítása a befogadó előtt.
Ezek a puffer-szivárgótestek föld alatti, geotextliával körbevett víztározó egységek, melyek tározzák, majd a talaj szivárgási jellemzőinek függvényében elszivárogtatják a vizet. A szivárgókat úgy kell kialakítani, hogy nagy csapadékot is be tudjanak tározni és minél előbb le tudjanak ürülni.

HAURATON DRAINFIX TWIN szivárgórendszer
HAURATON DRAINFIX TWIN szivárgórendszer
Főbb jellemzők
  • A szikkasztórendszer 250 literes „alagút” modulokból épül fel, mely zöldfelület, terhelt felület alatt, valamint kis- és nagy beépítési mélységben egyaránt alkalmazható.
  • A szivárgóelemek beépítése rendkívül egyszerű, bekötésük DN 150, 200, 300 csövekkel történhet.
  • A HAURATON DRAINFIX TWIN az egyetlen szivárgórendszer, amely valóban ellenőrizhető és tisztítható a bekötésül is szolgáló aknaelemen keresztül.
  • A szivárgórendszer - ellentétben több hasonló szivárgócsővel - a teljes felületén szivárogtat, aminek eredményeként hatékonyabb, így kisebb térfogat is elegendő.
  • Nemzeti Műszaki Értékeléssel rendelkezik

Tekintse meg az alábbi bemutató kisfilmet:

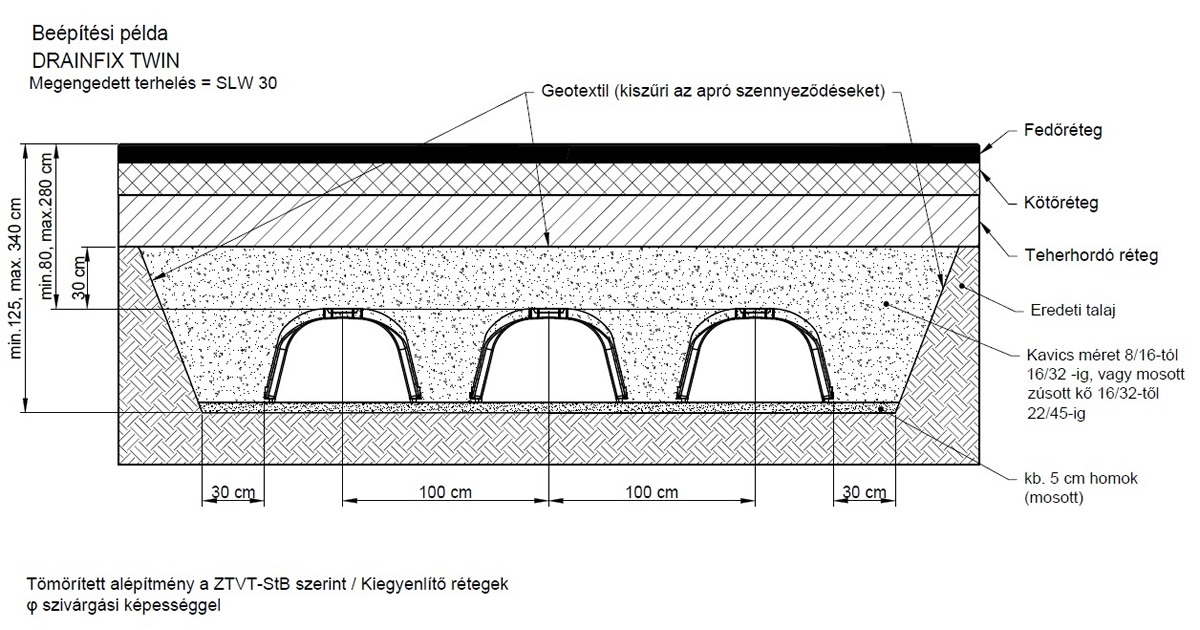

HAURATON DRAINFIX TWIN szivárgórendszer - beépítési példa 1
HAURATON DRAINFIX TWIN szivárgórendszer - beépítési példa 1

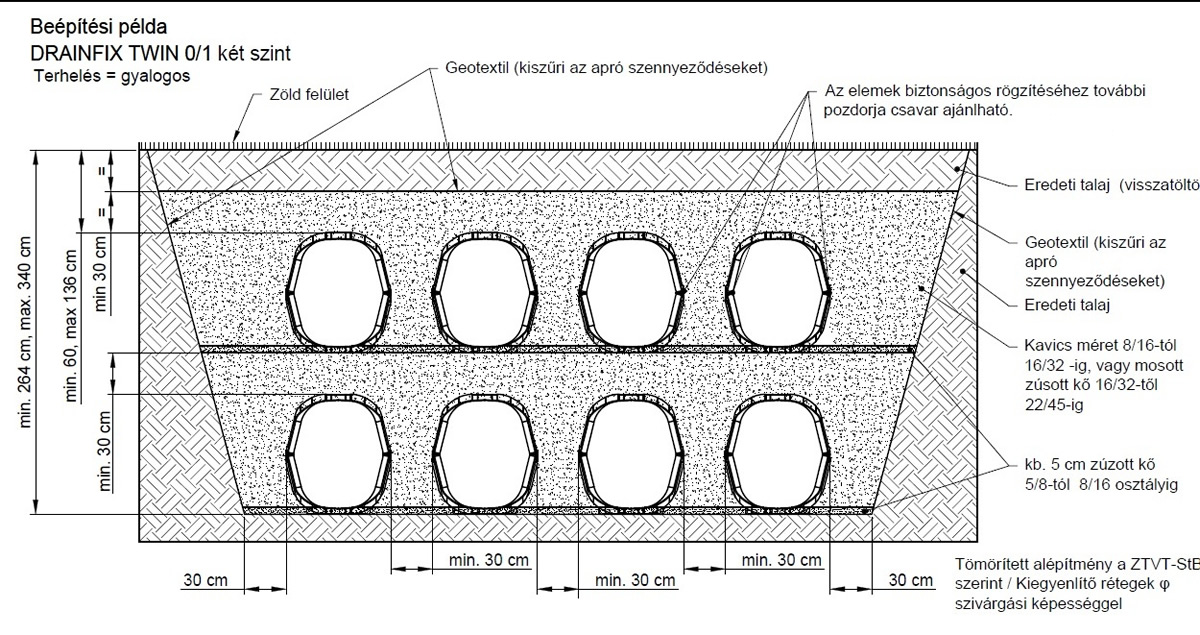

HAURATON DRAINFIX TWIN szivárgórendszer - beépítési példa 2
HAURATON DRAINFIX TWIN szivárgórendszer - beépítési példa 2
A rendszer méretezése

A rendszerhez hidraulikai méretező szoftvert fejlesztettek ki, amely a szükséges tározókapacitáson túl pontos adatokkal szolgál többek közt a munkagödör térfogatáról, a szükséges geotextília felületről, valamint konszignációt készít az alkalmazott elemekről.
A szoftver nem egy pontra (például 4 éves 10 perces zápor: 273 l/s/ha) vizsgálja a szikkasztást, hanem a teljes záporgörbét veszi alapul (például 4 éves 5,10,15,20,30,40,60,90,120,180 perces adatok), ez által pontosabb eredményhez jutunk.

A rendszer méretezéséhez a következő információkra van szükség:

  • a felület nagysága és típusa,
  • a csapadékintenzitás,
  • a talaj szivárgási együtthatója,
  • a szivárgáshoz rendelkezésre álló terület méretei.

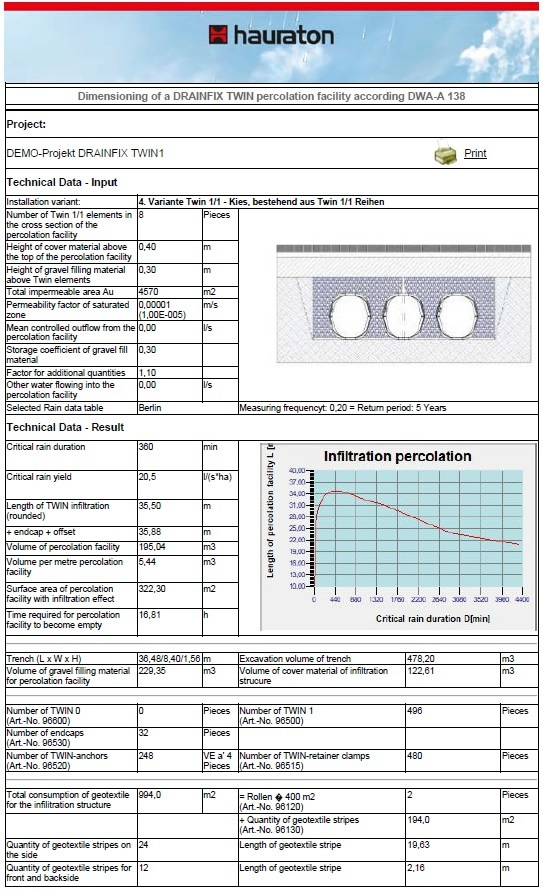

HAURATON DRAINFIX TWIN szivárgórendszer méretezése
HAURATON DRAINFIX TWIN szivárgórendszer méretezése

A hidraulikai méretezést A HAURATON térítésmentes szolgáltatásként kínálja partnerei részére!

HAURATON DRAINFIX TWIN a gyakorlatban

2019-ben egy autóipari beszállító cég debreceni fejlesztésekor 1.678 m³ HAURATON DRAINFIX TWIN elem került beépítésre. A 3 hektár burkolt felületű beruházásnál a befogadó mindössze 10 l/s csapadékvizet volt képes elvezetni, ezért a tervezőknek záportározókat kellett kialakítaniuk. A méretezés eredményeként 3 673 m³ tározótérfogat igény mutatkozott. A csapadékvíz egy része első körben egy 500 m³-es puffertárzóba kerül, ahonnan szürkevízként kerül hasznosításra. A puffertározóból, valamint a burkolt felületekről a csapadékvíz HAURATON DRAINFIX TWIN szikkasztórendszerbe kerül, ahol egy része elszikkad, majd innen a telek körüli nyílt árkon keresztül jut a víz a befogadóba.

A magas talajvíz miatt elvárás volt, hogy nagy tározókapacitású, de sekély mélységű szikkasztó/tározó létesüljön, valamint fontos kritérium volt a gyors telepíthetőség is. A kivitelező a közel 1700 m³ tározót 2 hét alatt építette meg.

A HAURATON DRAINFIX TWIN rendszer további előnye az ellenőrizhetőség és a tisztíthatóság. Mivel nincsenek benne keresztfalak, az egész alagútrendszer kamerával járható, átlátható és tisztítható.

A projekthez a HAURATON szállította a vízelvezető folyókákat és olajleválasztó berendezést is: 120 m HAURATON FASERFIX SUPER 300 és HAURATON Aquafix SKGBP 45.

A szikkasztómező telepítése 2019. év végén történt. A cég büszke rá, hogy egy ilyen nagy volumenű munkában a HAURATON neve is megjelenik!

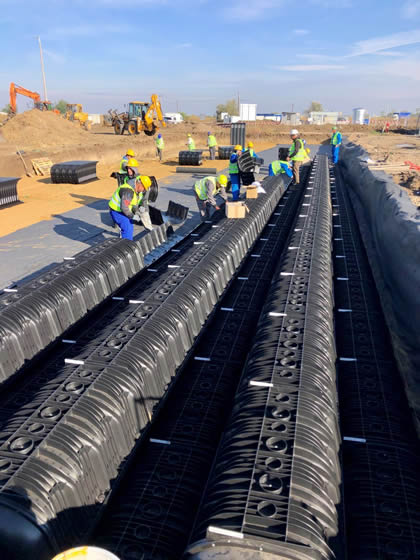

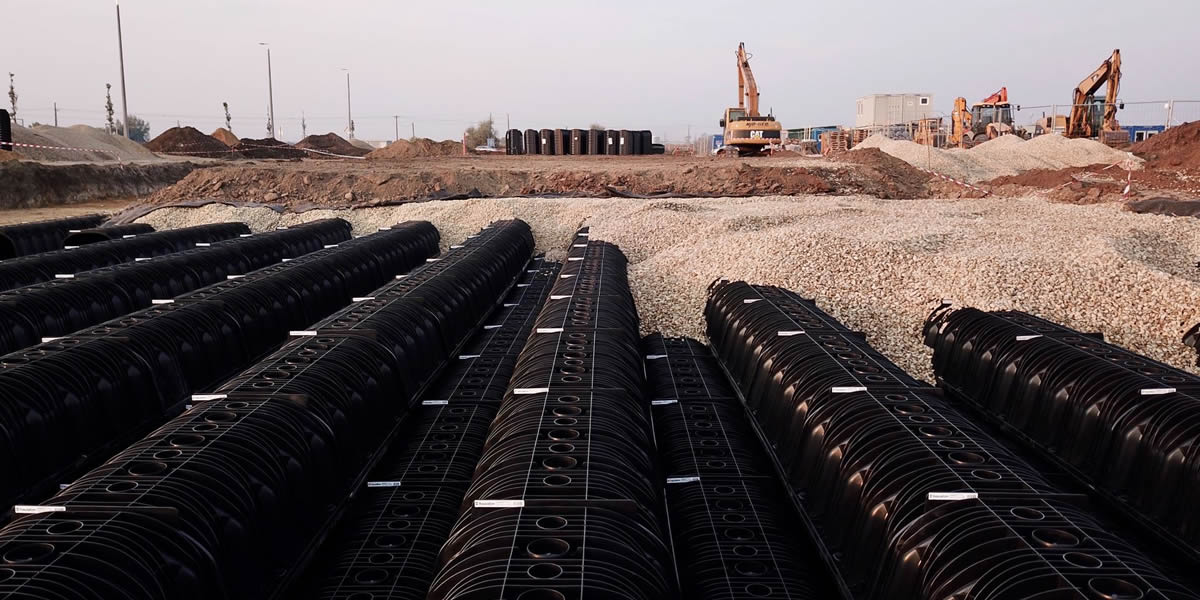

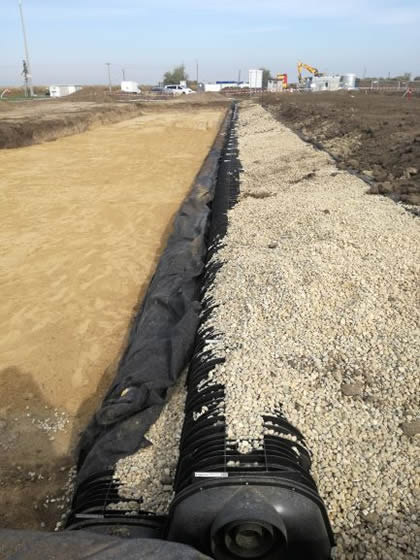

HAURATON DRAINFIX TWIN szivárgórendszer - Debrecen
HAURATON DRAINFIX TWIN szivárgórendszer - Debrecen

A hírben szereplő termékek

HAURATON DRAINFIX TWIN szivárgórendszer

HAURATON DRAINFIX TWIN szivárgórendszer

A DRAINFIX TWIN nagy mennyiségű esővíz szivárogtatására szolgáló rendszer közösségi és magán területeken. A szikkasztórendszer 250 literes „alagút” modulokból épül fel, mely zöldfelület, terhelt felület alatt, valamint kis- és nagy beépítési mélységben egyaránt alkalmazható. A HAURATON DRAINFIX TWIN az egyetlen szivárgórendszer, amely valóban ellenőrizhető és tisztítható a bekötésül is szolgáló aknaelemen keresztül.
