Milyen távolságot tartsunk a kémények, kandallók, füstcsövek és a gipszkarton között?


2016. július 28.

A Schiedel tervezési és beépítési tanácsai


A gipszkarton ma már egyre szélesebb körben felhasznált építőanyag. Hogy elkerülhessük a kivitelezési hibákat és hogy a gipszkarton minőségét is megőrizhessük, fontos tisztában lenni a beépítéssel kapcsolatos előírásokkal, szabályokkal. Következzen néhány hasznos tanács a tervezést, beépítést illetően.

A tartósan magas hőmérséklet hatására a gipszkartonban található kristályvíz kiválik, és így az anyag veszít szilárdságából.

A Schiedel az ausztriai kéményszövetség tagjaként osztrák gipszkarton gyártókkal közösen végzett kísérleteket tesztlaborjában. A próbák során a gipszkarton viselkedését vizsgálták kémények közelében. A vizsgálatokat az EN 12446:2011 Égéstermék-elvezető berendezések, Építőelemek, Betonból készített külső héjak szabvány alapján végezték.
Az eredmények azt mutatták, hogy a gipszkarton felhasználása nem ütközik akadályba a T400 jelzéssel ellátott kémények, valamint a legalább 0,40 m²K/W hőátbocsátási tényezővel rendelkező lemezanyagok esetében.

Kémények esetében az alábbi megállapítások születtek:
  1. A kémények látható oldalának gipszkartonnal történő burkolása esetén:
    a.) Ha az "A" távolság > 50 mm, a hézag szellőzik,
    b.) Ha az "A" távolság > 50 mm, a hézag nem éghető szigetelőanyaggal van kitöltve,
    c.) Ha nincs távolság, akkor a teljes felületen nem éghető ragasztót kell hézagmentesen felhordani.

  2. Gipszkartonnal burkolt tömörfa fal, vagy fa- vagy fémvázas szerelt fal esetén közvetlenül a kémény mögött:
    a.) Ha az "A" távolság > 50 mm, a hézag szellőzik,
    b.) Ha az "A" távolság > 50 mm, a hézag nem éghető szigetelőanyaggal van kitöltve.
Kandallók esetében az alábbi megállapítások születtek:
  1. A gipszkartonnal burkolt fa- vagy fémvázas szerelt fal, vagy tömörfából készült fal kandallótól (B) és a füstcsőtől (C) való távolságát minden esetben az adott kandallógyártó előírásainak, illetve az éghető építőanyagokra vonatkozó szabályoknak megfelelően kell meghatározni.
    A párhuzamosan elhelyezkedő füstcsövek esetében egyéb szempontokat is figyelembe kell venni, mint például a szigetelt csövek, vagy kisugárzás elleni védelem.
  2. A kandalló mögötti nem belátható vagy zárt részeknél, valamint a kandalló belsejében tilos gipszkartont felhasználni!

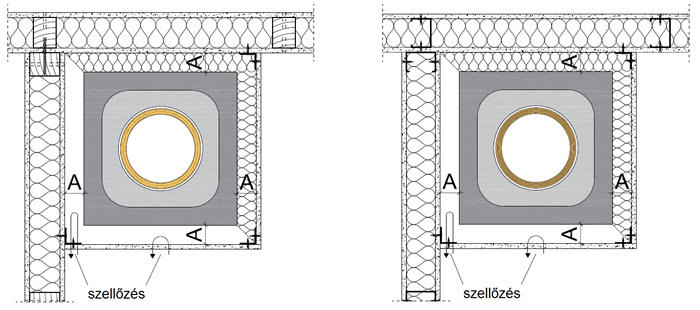

"A" távolság

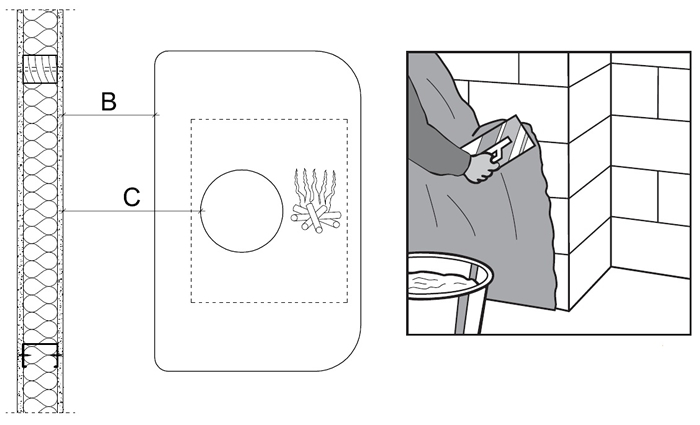

"B" és "C" távolság

További hasznos információk a témában:
21/2016. (VI. 9.) BM rendelet a kéményseprő-ipari tevékenység ellátásának szakmai szabályairól
Kémény ABC (Általános tervezési információk)
Kiegészítések a 21/2016. (VI. 9.) BM rendelethez az E-tűzvédelem szaklapban

A Schiedel kémények termékismertető katalógusait, ezen belül a födémáttörésre vonatkozó építési utasításokat a hír alatti termékképre kattintva érheti el. Ha árajánlatot vagy további felvilágosítást szeretne kérni a Schiedel Kéménygyár Kft. munkatársától, használja a megfelelő gombot.
