A csöveket 40 mm átmérőig javasolt kézben hegeszteni, nagyobb dimenzióknál hegesztőpad alkalmazása javasolt
1. lépés

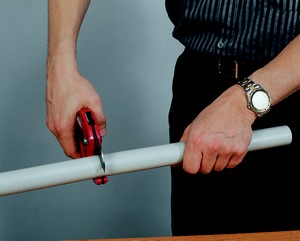

A hegesztőgépet bekapcsoljuk, és 260°C hőmérsékletre fűtjük fel. Lemérjük a cső szükséges hosszát és a csövet méretre vágjuk. Ehhez csővágó ollót használunk, valamint megtisztítjuk a csővéget a sorjától. Filctollal javasolt megjelölni a csövön a tokmélységet, hogy a cső ne csússzon mélyre hegesztőgép hevítő pofáiba.
Ugyanakkor figyelni kell arra, hogy a cső végét nem szabad az idomba ütközésig betolni, mert az keresztmetszet szűkülést eredményezhet az idom belsejében.
Javasolt továbbá a varrat helyének megjelölése a csövön és az idomon is, ezzel megakadályozható a cső elfordulása az idomhoz képest a összetolás alatt. Erre a célra az idomokon található szerelési vonalakat lehet kihasználni. Jelölés után a hegesztett felületeket meg kell tisztítani és zsírtalanítani. Zsírtalanítás nélkül nem biztos, hogy a megolvasztott rétegek ideálisan kötődni fognak. Ezt követi a hevítés.
FV-Plast műanyag csőrendszerek hegesztése
2. lépés

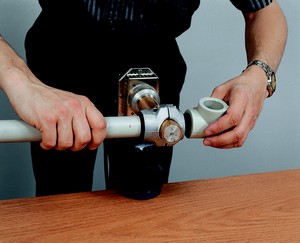

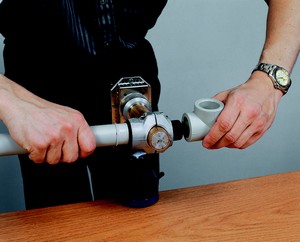

Előbb a felhevített pofákra az idomot toljuk, melynek fala vastagabb, mint a cső fala és tovább tart a hevítése. Az idom után a hevítő tüskére rátoljuk a csövet.
Mindkét részt a 5 másodpercig (20-as ill. ½" méret) hevítjük. A hevítés idejét attól a pillanattól mérjük, amikor a cső és az idom is teljes, megjelölt hosszában a polifúziús toldatra van tolva. Az elfordítás cső és az idom hevítő pofára való rossz rátolása esetén még lehetséges max. 10°-ig. A hevítés során az elemeket nem szabad forgatni.
3. lépés

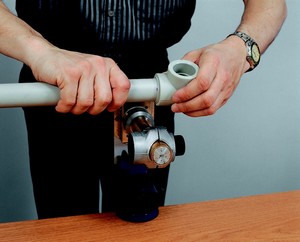

Az 5 másodperc letelte után a toldatokról levesszük az idomot és a csövet is. Úgy kötjük őket össze, hogy a csövet mérsékelt lassú egyenletes nyomással, elfordítás nélkül tengelyirányban beletoljuk az idom foglalatába egészen a tokmélységig.
4. lépés
Ellenőrizzük a cső tengelyirányú kötését az idommal. A friss kötést 10-20 mp-re rögzíteni kell, amíg a kötés részben ki nem hűl.
A csöveket 40 mm átmérőig javasolt kézben hegeszteni. Nagyobb dimenziók hegesztésénél javasolt hegesztőpad alkalmazása, hogy biztosítva legyenek a kellő nyomások, illetve a tengely azonosságok.
A hevítési idő táblázata
| D (mm) | Hevítési idő (mp) | D (mm) | Hevítési idő (mp) |
|---|---|---|---|
| 16 | 5 | 30 | 18 |
| 20 | 5 | 63 | 24 |
| 25 | 7 | 75 | 30 |
| 32 | 8 | 90 | 40 |
| 40 | 12 | 110 | 50 |
Műanyag csövek hegesztőgépei
Felhasználási terület:
- KPE csövek tükör- és tokos hegesztése.
- Polipropilén rendszerek tokos hegesztése.
- Egyéb hegeszthető műanyag rendszerek hegesztése.
Polys P4 család:
A műanyag csőhálózatoknál alkalmazott kézi hegesztők legsikeresebb csoportja. A hegesztők 650W, 800W és 1200W teljesítményűek és 16-110 mm-es tokos dimenziókra alkalmazhatók, e felett tükörhegesztésre is. A gépek hegesztőfejjel használhatók, mely a DYTRON cég szabadalma.
A hegesztőfejek főbb előnyei: optimális méretek, jobb hőhatás, a felmelegedett fűtőtüskén a hegesztőfejek könnyen cserélhetők és azt nem károsítják, felületük magas minőségű ipari teflonnal van bevonva. A fűtőtest kis átmérője előnyös a nehezen hozzáférhető helyeken való szereléseknél. Beállítható hőmérsékletszabályzás 180-280 °C-ig.

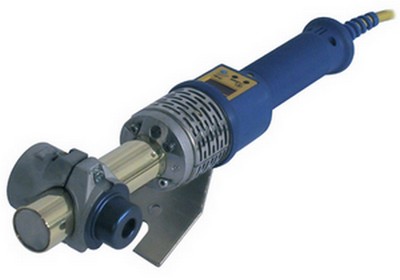

Dytron Polys P4
A műanyag-csőhegesztők készletben is kaphatók, amelyek praktikus fémtáskában vannak elhelyezve és a gép mellett 16-63 mm-ig hegesztőfejeket, satut, 42 mm-es csőátmérőig használható ollót, hegesztőfejek cseréjéhez segítséget nyújtó kulcsot és a homlokhegesztéshez használható 100 mm átmérőjű lapos fejet tartalmaz. Ezen kívül munkapadokat és hidraulikus berendezéseket ajánlanak, mindenfajta műanyagcső hegesztéséhez. Termékekre 24 hónap garanciát adnak, valamint szervizzel is rendelkeznek.
Az FV-Plast csőrendszerekkel vagy a DYTRON műanyag csövek hegesztőgépeivel kapcsolatban további információért kattintson a hír alatti termékképre, ha árajánlatot, bővebb információt vagy katalógust szeretne kérni az INPiPE Kft. munkatársától, használja a megfelelő gombot.
