Alkalmazásoptimalizált, kompakt, jó ár-érték arányú
- Készreszerelt szikraköz alapú 1.+2.+3. típusú (T1+T2+T3) kombinált villámáram-levezető és túlfeszültségkorlátozó.
- A legkorszerűbb RAC szikraköz-technológia alkalmazása hullámtörő funkcióval.
- Kompakt villámvédelmi potenciálkiegyenlítés és végkészülékek védelme (finomvédelem) egyben.
- Kedvező ár, maximális védelem.
- LPL lll/IV villámvédelmi szintnek megfelelő levezetési áram.
- Levezetési áram akár 50 kA összesen (10/350 μs) és 12,5 kA/pólus.
- Magas utánfolyó áramkioltó képesség (lfi = 25 kArms).
| Névleges feszültség AC (UN) |
230 / 400 V |
| Legnagyobb folyamatos üzemi feszültség AC (UC) |
255 V |
| Levezetési áramimpulzus (10/350 μs) [L-PEN] (limp) |
12,5 kA |
| Névleges levezetési áram (8/20 μs) [L-PEN]/[L1+L2+L3-PEN] (ln) |
12,5 kA / 50 kA |
| Védelmi feszültségszint (UP) |
1,5 kV |
| Utánfolyó áramkioltó képesség AC (lfi) |
25 kArms |
| Legnagyobb hálózatoldali túláramvédelem | 160 A gL/gG |
| Működés jelzése / hibajelzés | zöld / piros |
| Tanusítványok | KEMA, VDE |
DEHNshield T1+T2+T3 védelmi készülékek
Maximális védelem a DEHN RAC szikraköz-technológiájával
A 4 modul széles 1.+2.+3. típusú kombinált villámáram-levezető megvéd a tranziens túlfeszültségek ellen, kisfeszültségű energiaelosztó rendszerekben.

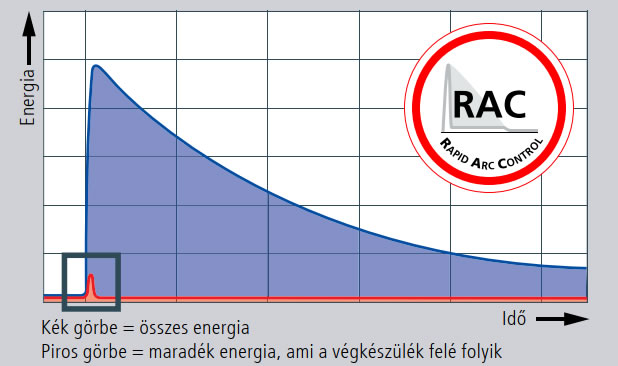

A készülékben alkalmazott RAC szikraköz-technológia plusz teljesítményt nyújt: különösen gyorsan reagál, és azáltal, hogy a lehető legkisebb maradék energiát engedi át a végkészülék felé, megvédi a berendezéseket és rendszereket. Ez a technológia a szikraközök fejlesztésével foglalkozó szakértőktől származó know-how, német minőségben – Made in Germany.
RAC szikraköz-technológia

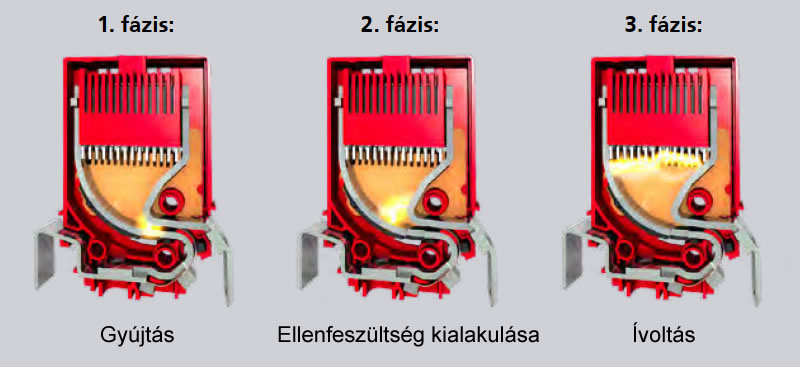

A RAC szikraköz-technológia gyors reakcióképessége korlátozza a hálózati utánfolyó zárlati áramot és a végkészüléket védő RAC technológia olyan biztonságot ad, ami messze túlmutat a szabványok követelményein. A RAC technológián belül a levezetési folyamat három lépésre osztható:
- Egy közeli villámcsapás vagy túlfeszültséget okozó esemény villámgyorsan és megbízhatóan aktiválja a gyújtóáramkört. Ez a fő szikraközben a villamos ív begyújtásához vezet, ami gyorsan átveszi a zavarimpulzust.
- A létrejött ív az oltókamra irányába mozog és ellenfeszültség kialakulását váltja ki.
- A hálózati utánfolyó zárlati áram gyors megszakítása az ívoltó kamrák területén maximalizált ellenfeszültség révén érhető el. Ezzel a készülék előtt lévő előtétbiztosítók minimális terhelést kapnak, így nem oldanak ki.

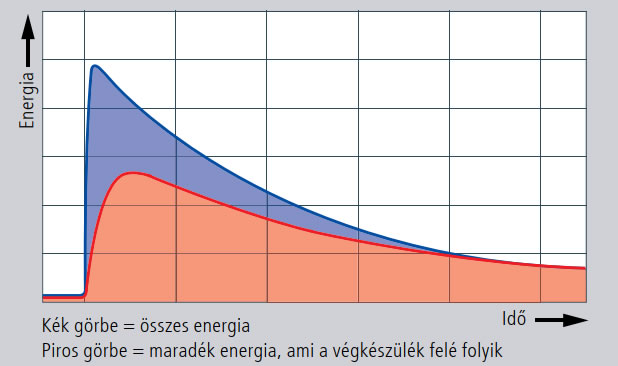

A hullámtörő funkció az RAC szikraköz-technológia alapvető tulajdonsága
Csakúgy, mint egy hatalmas szökőár esetén, a villamosan vezető rendszerekbe csapó villám nagy lökőáramokat és lökőfeszültségeket okoz. Ha ezeket a hullámokat nem sikerül gyorsan letörni, akkor fontos villamos fogyasztók mennek tönkre. Egy nagyteljesítményű, 1-es típusú, szikraközön alapuló villámáram-levezető is hullámtörőként funkcionál.
A beérkező lökőhullám energiáját letöri egy jelentősen csökkentett szintre. Ezzel megvédi a villamos installációt, az előtét biztostókat, valamint óvja az utánakapcsolt túlfeszültség-védelmi készülékeket, így megnő ezek élettartama.
Az optimális végberendezés-védelem kifizetődő
Az MSZ EN 61643-11 szabvány szerint bevizsgált 1.+2.+3. típusú kombi villámáram-levezetőként a DEHNshield készülék villamos berendezések és végkészülékek védelmét biztosítja 10 m-en belüli villám részáramokkal és túlfeszültségekkel szemben. A DEHNshield készülék egyetlen készülékben biztosítja a villámvédelmi potenciálkiegyelítés, a túlfeszültség-védelem és a végkészülék-védelem feladatait. Tehermentesíti a végkészülékeket, ami megakadályozza azok károsodását és idő előtti öregedését. Ezzel csökken az ismételt készülékbeszerzés és beszerelés költsége.
