Puha vagy kemény fektető lemezzel
Rendszeresen visszatérő kérdés, hogy hol és milyen Tacker fektető lemezt kell használni. Melyek azok a szempontok, amelyeket figyelembe kell venni és a kivitelezés során be kell tartani a hőtechnikai, a szilárdsági és az akusztikai megfelelőség érdekében.
Az épületekre vonatkozó hőtechnikai követelmények az épületburokra, födémekre jól ismertek. A hőszigetelés és a lépéshang-szigetelés szempontjából az építész dönt. A padlófűtés esetében, amennyiben valamilyen EPS/polisztirol alapú fektető lemezre kerül a csőhálózat, annak jellemzőit is figyelembe kell vennie.
Példa két tipikus rétegrendre:
talajon fekvő padló:
- burkolat (meleg/hideg) min. 1 cm
- önterülő kiegyenlítő réteg 0,5 cm
- felbeton (padlófűtéssel) min. 6,5 - max. 8 cm
- technológiai PE fólia
- lépésálló hőszigetelés min. 15 cm
- vasalt aljzat min. 12 cm
- tömörített zúzalék min. 15-20 cm
közbenső födém:
- burkolat (meleg/hideg) min. 1 cm
- önterülő kiegyenlítő rtg. 0,5 cm
- felbeton (padlófűtéssel) min. 6,5 - max. 8 cm
- technológiai PE fólia
- lépéshang-szigetelés min. 2 - max. 5 cm
- födém
Utóbbi esetében, amennyiben padlófűtés is beépítésre kerül, elegendő egy lépéshang-szigetelt Tacker fektető lemez, azaz a külön lépéshang-szigetelés elmarad.
Néhány példa abból, ahol a DIN 4109 előírja a lépéshang-szigetelést:
| alkalmazás helye | indoklás |
|---|---|
| többszintes lakóépület | egymás alatti lakások védelme |
| iroda és lakás szétválasztása | használati különbözőségek |
| lakáson belül eltérő funkciójú terek | pl. nappali alatt hálószoba |
Tehát van födém, ahol elegendő csak a hőszigetelő réteg, de érdemes tudni, hogy ha van lépéshang-szigetelés is, akkor
- tilos kettőnél több lépéshang-szigetelő réteget beépíteni egy födémszerkezetbe,
- az összes felhasznált szigetelőréteg összenyomhatóságának összege nem haladhatja meg a következő értékeket:
5 mm ≤ 3 kN/m² (300 kg/ m²) felületi terhelés esetén
3 mm ≤ 5 kN/m² (500 kg/ m²) felületi terhelés esetén
Mit jelent ez?
Minden EPS polisztirol lemezre megadja a gyártó a maximális terhelés esetében az összenyomódás, a tömörödés értéket, ami kb. 10%. Amennyiben egy 5 kN/m² (500 kg/m²) felületi terhelésű födémbe beépítésre kerül egy lépéshang-szigetelő padlófűtési fektető lemez (pl. Tacker) 2 mm tömörülési értékkel, az az alá kerülő hőszigetelő lemez legfeljebb 1 mm tömörülésű lehet.
A kivitelezés során lépéshang-szigetelő réteget tilos megszakítani csővezetékekkel. A védőcsöveket, csatlakozó vezetékeket a kiegyenlítő szigetelőrétegbe kell fektetni. A kiegyenlítő szigetelőréteg magassága feleljen meg a csővezetékek magasságának.
A REHAU 8-féle Tacker fektető lemezt kínál a szakszerű rétegrendek kialakításának érdekében szemben a konkurens gyártók egy-kettő, esetleg három ajánlatával szemben: 20, 25, 30, 50 és 70 mm vastagsággal, 4, 5, 10 és 70 kN/ m² terhelhetőséggel lépéshang-szigeteléssel, illetve anélkül.
A REHAU Tacker lemezek közül a legnépszerűbb a 30-2 mm, EPS 040 DES sg, 5,0 kN/ m².
A megnevezés jelentései:
- 30-2: vastagság [mm] - 5,0 kN/ m² (500 kg/ m²) esetében a tömörödés [mm]
- EPS: expandált (habosított) polisztirol
- 040: hővezetési tényező λ = 0,040 W/mK
- DES: lépéshang-szigetelő (nem lépéshang-szigetelő a DEO, valamint az EPS 70, EPS 100 jelölésű)
- sg: standard kivitel
Figyelembe véve a piaci igényeket, a REHAU széles választékának része a Tacker BASIC 70 fektető lemez is. Ezt olyan helyekre ajánlják, ahol a hatékony lépéshang-szigetelés már megoldott vagy nem elvárt, például családi ház talajon fekvő padlója esetében.
Puha vagy kemény fektető lemez
| REHAU 30-2 mm, EPS 040 DES sg | REHAU Tacker BASIC 70 | |
|---|---|---|
| anyag | EPS | EPS |
| méret | 12×1 m | 10×1 m |
| vastagság | 30 mm | 30 mm |
| hővezetési tényező | 0,039 W/mK | 0,040 W/mK |
| lépéshang-szigetelő | igen | nem |
| nyomószilárdság | 5 kPa | 70 kPa |
| szín | szürke | fehér |
| a lemez tapintása | puha | kemény |
| ragasztószalag | igen | igen |
| anyagszín | 12053131003 | 13177621001 |

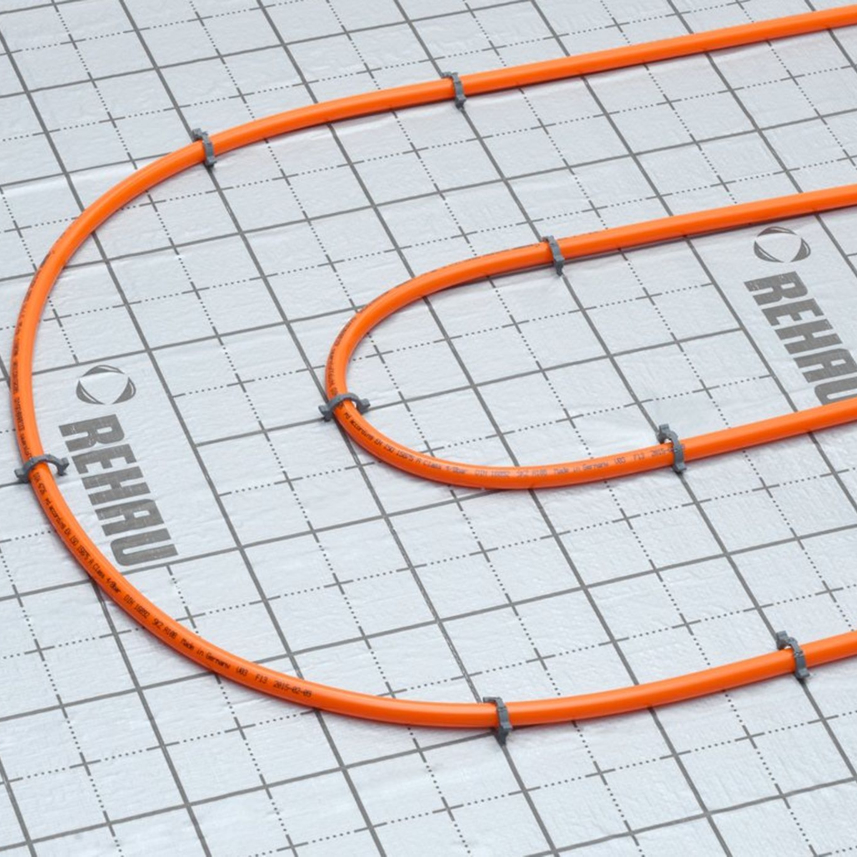

A fólia a kasírozásnak köszönhetően stabil, nem csúszik el, megfelel a más szakmák által kitett terhelésnek, az építkezés körülményeinek. A csövek felcsúszásmentes rögzítését a robusztus rögzítő tüskék használata garantálja.
Egyszerűsíti, és egyben gyorsítja a fektetést a gyárilag elhelyezett ragasztócsík a táblák összeilletésénél az átlapolások rögzítésére.
Összefoglalva
A fektető lemezek különböző EPS anyagokból készülnek, ezért eltérő tulajdonságokkal rendelkeznek. Ha egy Tacker fektető lemez puha, akkor jó lépéshang-szigeteléssel rendelkezik, de kisebb felületi terheléssel. És ez fordítva is igaz egy nagy felületi terhelésű, kemény lemez esetében. Nem lehet mindkettőt egy fektető lemezen belül kombinálni, mert ez az alapanyagtól függ.
Hogy a padlófűtés fektetője elkerülje a felesleges magyarázkodást egy hibás rétegrend miatt, érdemes tudni az esztrich réteggel is foglalkoznia. Az esztrich persze nem az épületgépész felelőssége, de érdemes ellenőrizni, hogy a felületi terhelés és a csőméret függvényében melyek az ajánlott minimális esztrich vastagságok a DIN 18560-2 szerint.
