Honeywell strangszabályozó szelepek

A statikus és dinamikus beszabályozáshoz szükséges Honeywell szelepek áttekintése

Statikus beszabályozó szelepek

A statikus beszabályozó szelepek alkalmazásával állandó tömegáramú rendszereknél, vagy változó tömegáramú rendszereknél névleges állapotban biztosítható az egyenletes térfogatáram- és hőelosztás.

Előnyök
  • Gyors és egyszerű mérés az integrált SafeCon™ mérőcsonkokon keresztül
  • Kézikerék, amelyen leolvasható az előbeállítási érték
  • Az előbeállítási értékek nem módosulnak az elzárás ideje alatt
  • Beépített teljes zárási funkció

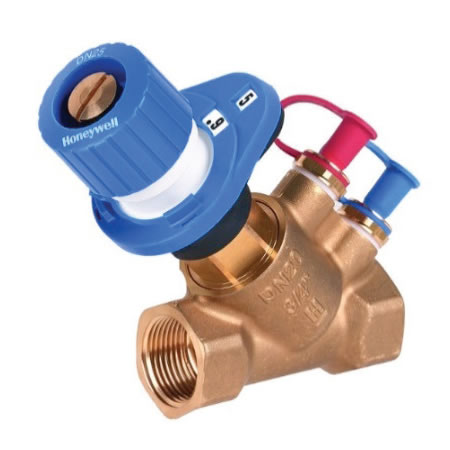

V5032B Kombi-2-Plus beszabályozó szelep

Műszaki adatok:
  • Vörösöntvény szelepház
  • Nyomástűrés PN16
  • Közeg típusa és hőmérséklete: víz vagy víz/glikol elegy
    (VDI 2035 szerint, max. 50% glikol), -20…+130°C
  • Cserélhető szelepbetét
Méretek:
  • DN15–DN80 belső menetes
  • DN15 V5032Y0015BLF alacsony térfogatáramú szelep belső menetes

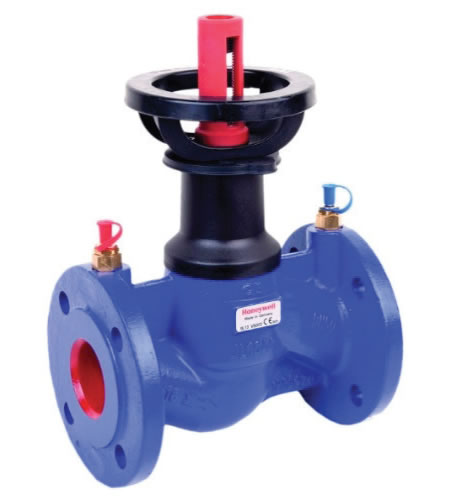

V6000A Kombi-F II beszabályozó szelep

Műszaki adatok:
  • Szürkeöntvény szelepház
  • Nyomástűrés PN16
  • Közeg típusa és hőmérséklete: víz vagy víz/glikol elegy
    (VDI 2035 szerint, max. 50% glikol), -10…+120°C
Méretek:
  • DN20-DN400 karimás kivitel


Dinamikus beszabályozó szelepek

1. Nyomáskülönbség szabályozással történő dinamikus beszabályozás

A nyomáskülönbség szabályozók állandó nyomáskülönbséget tartanak fenn a csőrendszerben, függetlenül a térfogatáramtól. Nyomáskülönbség szabályozók alkalmazásával a változó térfogatáramú rendszerek minden üzemállapotában biztosítható a megfelelő térfogatáram eloszlás a rendszer zajosodása nélkül.

Előnyök
  • Dinamikusan alkalmazkodik minden üzemi körülményhez, még részleges terhelés esetén is.
  • Széles, 1:40 modulációs tartomány
  • Egyszerű előbeállítás

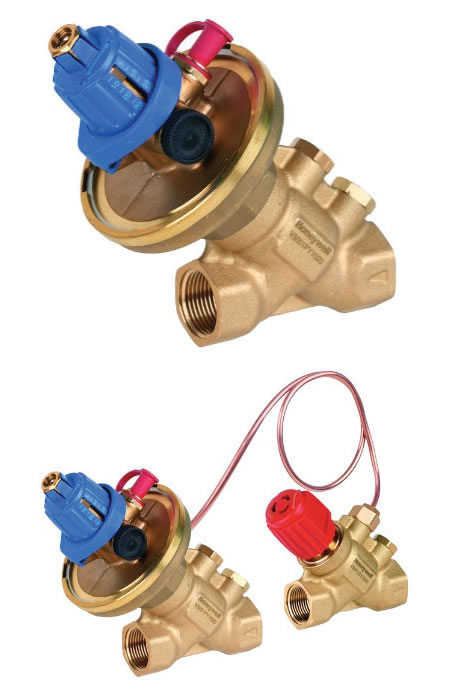

V5001PY Kombi-Auto beszabályozó szelep

Műszaki adatok:
  • Vörösöntvény szelepház
  • Nyomástűrés PN16
  • Közeg típusa és hőmérséklete: víz vagy víz/glikol elegy,
    -20…+130°C
  • Két szelepsorozat: nyomáskülönbség beállítási tartomány:
    5–35 kPa, vagy 30–60 kPa
  • Kombi-S, mint elzáró partner szelep az impulzusvezeték
    csatlakoztatásához és széleskörű mérési lehetőségek elérésére
Méretek:
  • DN15–DN50 belső menetes


2. Térfogatáram szabályozással történő dinamikus beszabályozás

A térfogatáram szabályozók a nyomáskülönbségtől függetlenül biztosítják a vezetékben a kívánt maximális térfogatáramot. A nyomásfüggetlen szabályozó szelep a hőigény függvényében a működtető segítségével változtatja a térfogatáramot.

Előnyök
  • Dinamikusan alkalmazkodik minden üzemi körülményhez, még részleges terhelés esetén is.
  • Egyszerű előbeállítás
  • Tökéletes szabályozás a teljes lökethossz kihasználásával bármely előbeállítás mellett
  • Minden szeleptípus SafeCon™ mérőcsonkkal szerelt

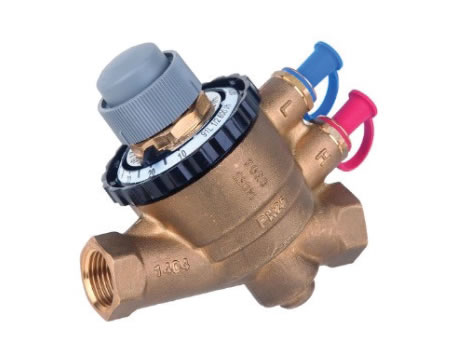

V5004T Y Kombi-QM beszabályozó szelep

Műszaki adatok:
  • Cinkkiválás mentes sárgaréz szelepház
  • Nyomástűrés PN25
  • Közeg típusa és hőmérséklete: víz vagy víz/glikol elegy,
    -10…+120°C
  • V5004TY1… cikkszámmal 2,7 mm lökethossz
  • V5004TY2… cikkszámmal 6,0 mm lökethossz
Méretek:
  • DN15–DN65 belső menetes
Csatlakoztatható motorok:
  • Termoelektromos motor 230V vagy 24V nyit/zár (MT4…, MT8…, M100…)
  • 0..10V szabályozású motor (M4410…, M5410…, M6410…)
  • 3-pont szabályozású motor (M7410…)
  • Kapilláris távérzékelős termosztatikus működtető (T750120)

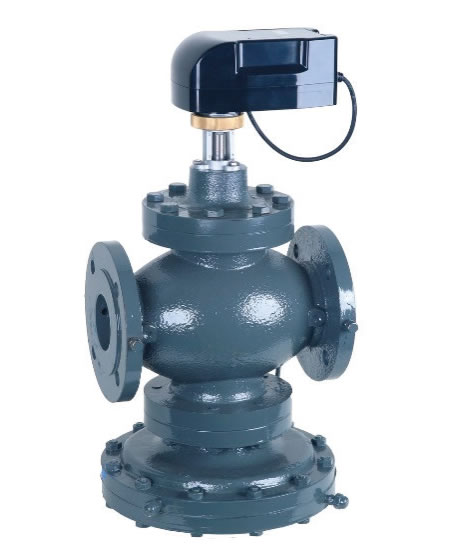

V5004TF Kombi-QM beszabályozó szelep

Műszaki adatok:
  • Szürkeöntvény szelepház
  • Nyomástűrés PN16
  • Közeg típusa és hőmérséklete: víz vagy víz/glikol elegy,
    -10…+120°C
  • Integrált motoros meghajtó (0..10V vezérlőjellel)
Méretek:
  • DN65-DN100 karimás kivitel (V5004TF termékcsalád)
Csatlakoztatható motorok:
  • 0..10V szabályozású forgató motor (M7061…)
  • 3-pont szabályozású forgómotor (M6061…)


Magyarországi igényekre tervezett új termék!

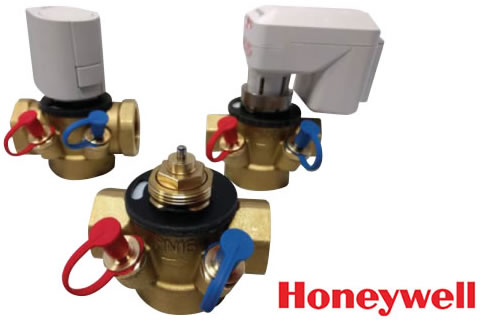

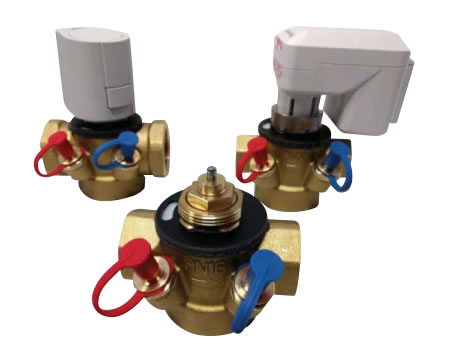

V5005T Kombi-FCU beszabályozó szelep


Műszaki adatok:
  • Cinkkiválás mentes sárgaréz szelepház
  • Nyomástűrés PN16
  • Közeg típusa és hőmérséklete: víz vagy víz/glikol elegy,
    (VDI 2035 szerint, max. 50% glikol), -10…+120°C
Méretek:
  • DN15–DN25 belső menetes
Csatlakoztatható motorok:
  • Termoelektromos motor 230V vagy 24V nyit/zár (MT4…, M100…)
  • Termoelektromos motor 0..10V (M4410…)
  • 3-pont szabályozású motor (M7410…)
  • Távvérzékelős termosztát kapillárissal (T750120)

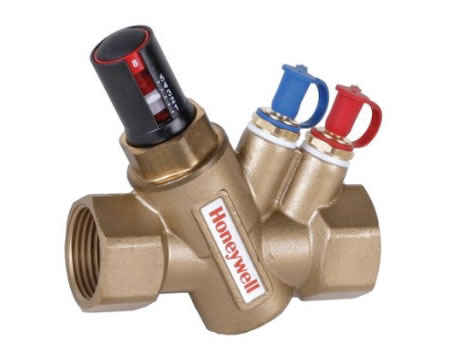

V5003F Y Kombi-VX beszabályozó szelep

Műszaki adatok:
  • Sárgaréz szelepház
  • Nyomástűrés PN25
  • Közeg típusa és hőmérséklete: víz vagy víz/glikol elegy,
    (VDI 2035 szerint, max. 50% glikol), -20…+120°C
Méretek:
  • DN15–DN50 belső menetes
  • A DN15-25 mérettartományban a szelepbetétek egymás között is átcserélhetők
Csatlakoztatható motorok:
  • Motor nem szerelhető rá, a max. térfogatáramot manuálisan lehet beállítani


A híranyag letölthető brosúrája

Ha le szeretné tölteni a Honeywell beszabályozó szelepek termékismertetőit, kattintson a hír alatti termékképekre. Ha árajánlatot vagy bővebb információt szeretne kérni a Honeywell Szabályozástechnikai Kft. munkatársától, küldje el üzenetét a megfelelő gomb segítségével.

A hírben szereplő termékek
Kombi-2-plus beszabályozó szelep

Resideo Braukmann Kombi-2-plus beszabályozó szelep

A V5032B Kombi-2-plus statikus strangszabályozó szelepek fűtési, illetve hűtési rendszerek visszatérő vezetékeibe építhetők a rendszer hidraulikai beszabályozására, illetve elzárási funkcióra. A szerelvény szigetelhető, nyomásmérő csonkjaival alkalmas a szelepen kialakuló nyomásesés és térfogatáram mérésére.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
Kombi-QM nyomásfüggetlen szabályozó és beszabályozó szelep

Resideo Braukmann Kombi-QM nyomásfüggetlen szabályozó és beszabályozó szelep

Nyomásfüggetlen kétjáratú szabályozó szelep modulációs szabályozáshoz. Előbeállítható tömegáram határolóval ellátott. A Kombi QM magába foglalj a nyomásfüggetlen strangszabályozó és modulációs szabályozó szelep is. Alkalmazása: fan-coil rendszere, légkezelők, mennyezethűtés és egycsöves rendszerek strangszabályozása és hőmérséklet szabályozása. (DN 15-25, 62-119 l/h).

CAD
Termékismertető
CAD
Tovább
Termék kártya
Kombi-VX dinamikus térfogatáram szabályozó szelep

Resideo Braukmann Kombi-VX dinamikus térfogatáram szabályozó szelep

Automatikus strangszabályozó szelep fűtési, illetve hűtési rendszerek visszatérő vezetékeibe építhető a rendszer hidraulikai beszabályozására, állandó tömegáram tartására változó nyomásviszonyok mellett. A méretezett tömegáramot a szelep előbeállító tárcsáján lehet kívülről beállítani. (DN 15-50, 100-3180 l/h).

CAD
Termékismertető
CAD
Tovább
Termék kártya

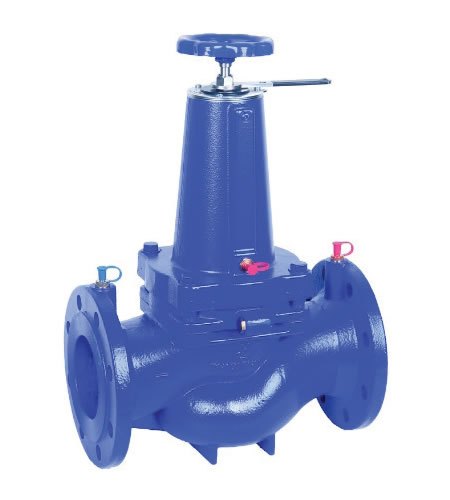

Kombi-Auto nyomáskülönbség szabályozó szelep

Resideo Braukmann Kombi-Auto nyomáskülönbség szabályozó szelep

A dinamikus nyomáskülönbség szabályozókat változó tömegáramú rendszereknél, például kétcsöves fűtési rendszereknél szokás alkalmazni, ahol egy hidraulikai beszabályozottságot biztosítanak a nyomáskülönbség beállított értéken tartásával változó tömegáram mellett, pl. a rendszer részterheléses állapotainál. A V5001P típusú dinamikus nyomáskülönbség szabályozó nagy átfolyású, fokozatmentesen előbeállítható, előbeállítás rögzítéssel ellátott szerelvény. Körön fellépő nyomáskülönbség, tömegáram és szelepre jutó nyomáskülönbség mérési lehetőségek a BasicMesII computerrel támogatva.

CAD
Termékismertető
CAD
Tovább
Termék kártya
Kombi F karimás beszabályozó szelep

Resideo Braukmann Kombi F karimás beszabályozó szelep

A nem beszabályozott rendszerekben ellátásbeli problémák merülhetnek fel az egyes fűtési körökben, vagy radiátoroknál. A radiátorszelepek helyes megválasztása mellett is szükséges a strangok beszabályozása. Ezeknek a követelményeknek tökéletesen megfelelnek a Kombi-F-II és Kombi-F elzáró és strangszabályozó szelepek. A Kombi-F-II és Kombi-F szelepek rendelkeznek elzárási, strangszabályozási és mérési funkciókkal.

CAD
Termékismertető
CAD
Tovább
Termék kártya
