Kábelátvezetések Hauff-Technik HSI150, HEA, ZVR és HRD termékekkel

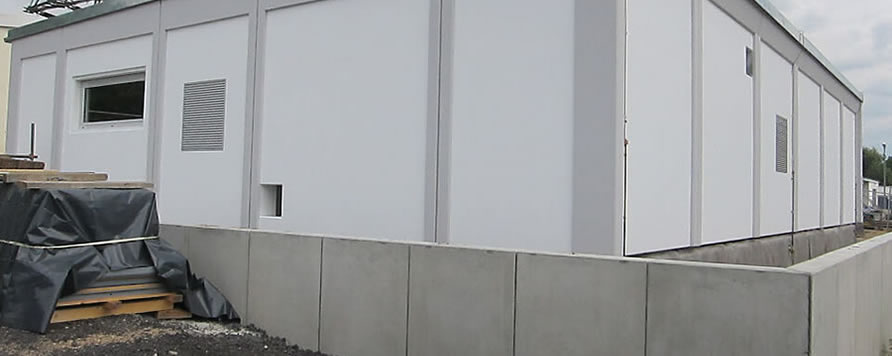

Az új alállomás építtetője az Energie Sachsen Ost AG Dresden nevű drezdai szolgáltató.
Az alállomás új építkezésénél kitűzött feladat a kapcsolat létrehozása volt HSI150 kábelátvezetésekkel, valamint földelésekkel az új üzemi épülettől a meglévő alállomáshoz. A glaubitzi TS-Bau építési vállalkozást bízták meg, a radebeuli Szillat mérnöki iroda tervezése után.
HSI150 kábelátvezetéseket, valamint földeléseket és szorítógyűrűs tömítéseket alkalmaztak.
Az üzemi épület különböző oldalainál különböző kötegekben építettek be kábelátvezetéseket. A köteges elrendezéssel nagy elhelyezési sűrűséget érnek el, pl. kábelvédőcsövek csatlakoztatásához.

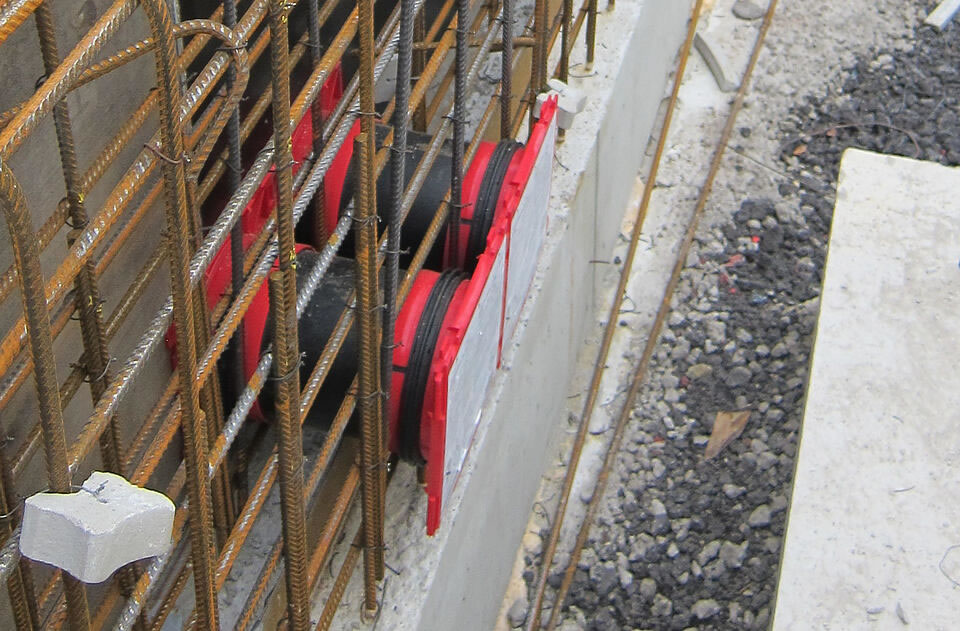

A kábelátvezetéseket beillesztették a vasvázba, és az erre való szögfuratokkal a zsaluzatra rögzítették őket.

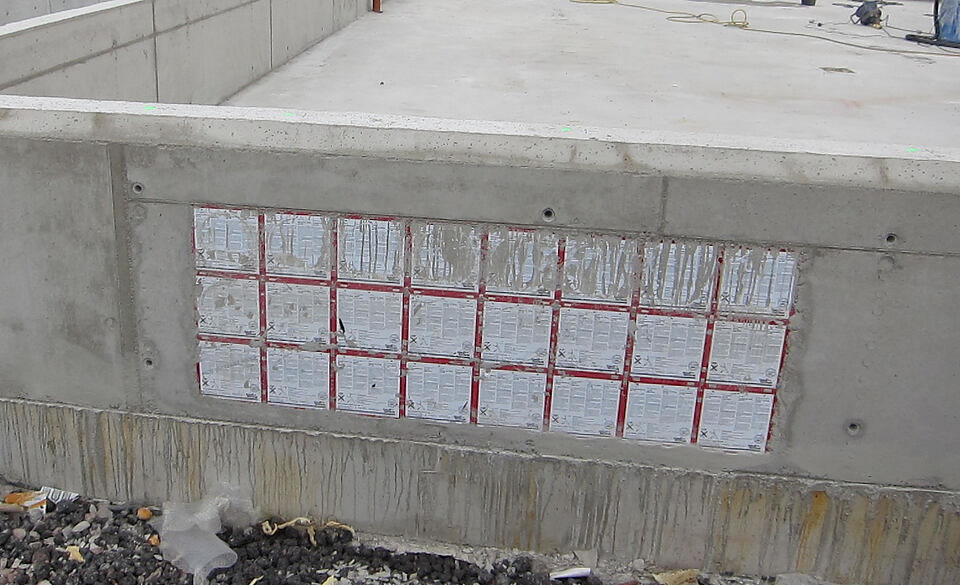

Minden átvezetés szabványszerűen vakon zárt a HSI150 DT nyomásbiztosan tömített zárófedéllel, és megakadályozza a víz esetleges bejutását. A zárófedél a védőfólia alatt található.

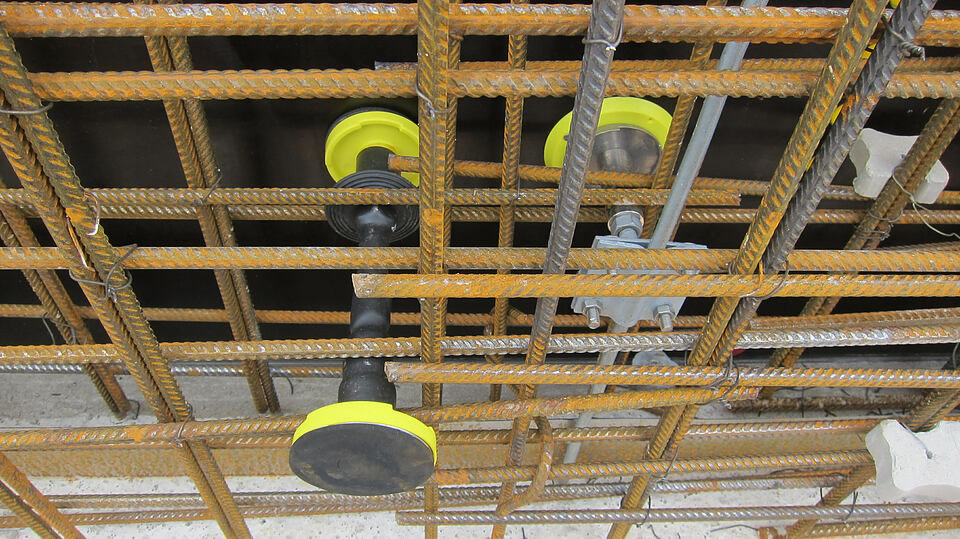

A földeléshez, illetve testeléshez több földelési átvezetést, valamint földelési fixpontot használnak. Ezeket a vasvázba kötik és rögzítik. A földelési fixpontokat már a betonozás előtt a potenciálkiegyenlítő vezetőkhöz csatlakoztatják.

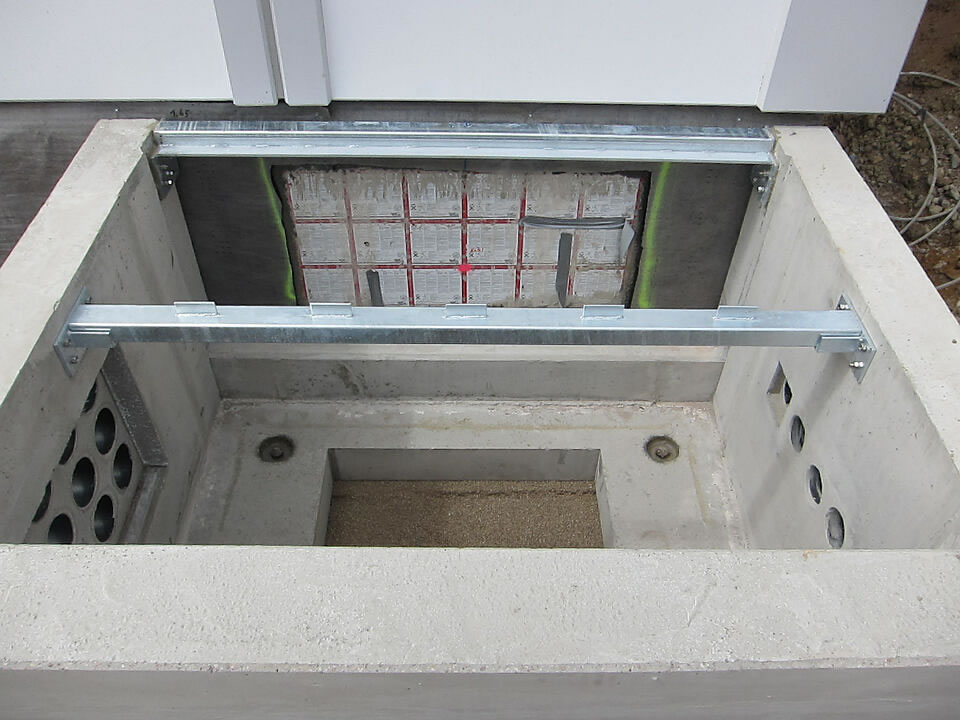

Az épület előtt, a kábelátvezetések területén részben még kábel-, illetve ellenőrző aknákat helyeztek el. Így egyszerűbben lehet később további kábeleket telepíteni a kábelátvezetésbe.
A teljes kábelpincét vízzáró minőségű betonnal betonozták.
Projektadatok
Helyszín: Niederauer Straße 51 01662 Meißen
Építtető: Energie Sachsen Ost AG Friedrich-List-Platz 2 01069 Dresden
Építési vállalkozó: TS-Bau GmbH, Industriestraße A 2001612 Glaubitz
A Hauff-Technik megoldásai
Specifikációk: nyomásbiztosan tömített kábelátvezetések rendszerfedelek csatlakoztatására kábelekhez és
csövekhez
Követelmények: gáz- és vízzáró épületbevezetések
Felhasznált termékek: HSI150-K2/300, HEA, ZVR, HSD
