A TROX a tervezőkkel és a kivitelezőkkel együttműködve egy speciális koncepciót dolgozott ki a projekthez
A kórházi osztályok felújítását úgy kellett megoldani, hogy közben a betegellátás folyamatosan működőképes maradjon. Az emeleteket egyenként újították fel, az ötödik emeletről kezdve, de a sorrend nem ismert. Ezért az épületben a hagyományos kábelezés és a TROX rádióvezérlésű RadioDuct rendszerének kombinációját alkalmazták. A koncepciót szoros együttműködésben fejlesztették ki a duisburgi Hein Klimatechnik céggel valamint a Schlapeit PBG építészek csapatával, és ennek megfelelően valósították meg.
Központi légkezelő egység

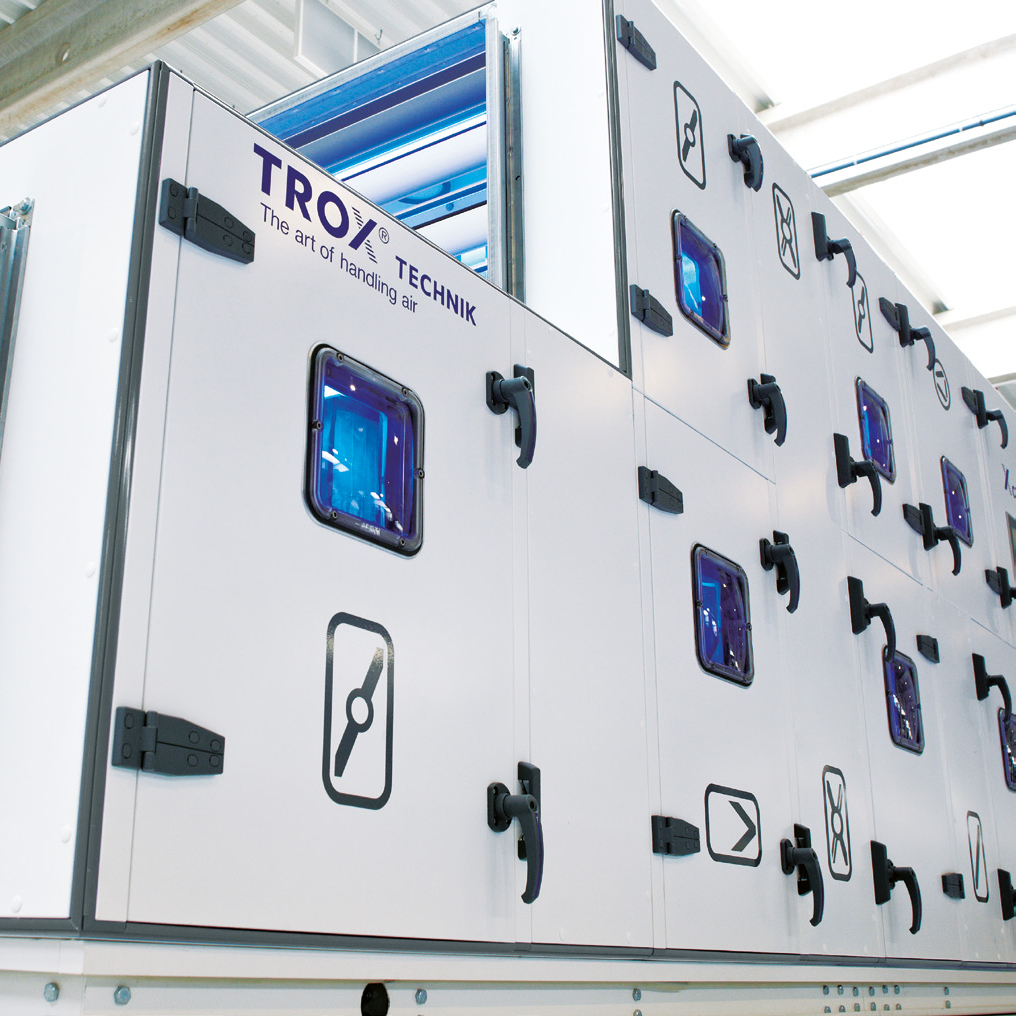

A TROX X-CUBE központi légkezelő egység a tetőről 25.000 m³/h kezelt levegőt juttat az épületbe. A rendkívül könnyen telepíthető X-CUBE légkezelő kialakításának köszönhetően kielégíti a VDI 6022 és DIN 1946-4 kórházi higiéniai követelményeit. Az integrált mérés és vezérlés a legújabb busztechnológia révén továbbítja az információt. Az egyes emeletek üzembe helyezésekor ennek megfelelően beállítják a rendszer paramétereit, melyet már a tervezési szakaszban figyelembe vettek a vezérlőprogramok további funkciói révén.
Az emeletek három területre vannak felosztva: betegszobák, folyosók és kezelőhelyiségek. Az X-AIRCONTROL helyiségszabályozó rendszer biztosítja a szükséges hőmérsékletet és levegőminőséget. A kábelvezetést csak az egyes emeletek felújításakor rögzítik, ezért a RadioDuct rendszert használják, hogy elkerüljék a bonyolult kábelezést és hosszú kábelutakat.
Egy kombinált rendszer szabályozza a központi légkezelést és a hőmérséklet-szabályozást, valamint teljesen automatizálja a szellőzés szabályozását. Ehhez hőmérséklet-érzékelőket telepítenek a befúvó és elszívott levegő rendszerekbe és különböző helyiségekbe.
A szellőzőrendszer napi 24 órában működik egész évben, és csak annyi levegőt biztosít, amennyire ténylegesen szükség van az épületben. A különböző épületrészek számára a higiénia szempontjából szükséges szellőzést biztosítja. Ha szükséges, a házon belüli technikusok távirányítással finomítják az igény szerinti vezérlést, az alárendelt helyiségek nem rendelkeznek saját időprogrammal. A friss levegő hőmérséklete rugalmasan van szabályozva a külső hőmérséklet alapján: nyáron, illetve hűtési igény esetén a befújt levegő minimális hőmérséklete 18°C az összekapcsolt helyiségekben, míg télen vagy fűtési igény esetén a maximális hőmérséklet 21°C.
A helyszíni funkciók biztosításához az X-CUBE egység meglévő mérés-, vezérlés- és szabályozási technológiája (MCR) programozás során projekt-specifikus további funkciókkal bővült.
Az osztálytömb szellőzőrendszerének és egy további, az urológiai osztályt kiszolgáló szellőzőrendszernek, beleértve az X-AIRCONTROL-t, a vizualizálása érdekében a rendszerek vezérlői integrálva vannak az épület hálózatába. Így webböngészőn keresztül központi helyről megfigyelhetők és kezelhetők.f
Intelligens levegőeloszlás
A befúvó és elszívó ventilátorok szabályozott túlnyomást hoznak létre a befúvott levegő rendszerben és depressziót az elszívott levegő rendszerben, hogy a légtechnikai rendszer kondicionált levegőt tudjon biztosítani az igények szerint szabályozott szellőztető alrendszerek számára.
A változó légmennyiség szabályozók folyamatos igény szerinti szabályozást tesznek lehetővé a számított névleges szellőztető levegő 50% és 100% közötti mennyiségi szabályozásával. Ha egy adott zóna elszívott levegő hőmérséklete 22°C vagy az elszívó levegő CO₂ tartalma kevesebb, mint 700 ppm, a zóna szellőztető levegő térfogatárama akár 50%-ra csökkenthető. A zóna elszívó levegő hőmérsékletének 24°C-ra emelkedésekor vagy a CO₂ szint 1,000 ppm-re való emelkedésével a szellőztető levegő mennyisége akár 100%-ra növekszik. A zóna levegőáramlása folyamatosan csökkentve van, maximum fél órás késleltetéssel, amíg az alap levegőáramlást el nem éri, hogy az összes szobában hasonló levegőminőséget biztosítson.
A levegőhőmérséklet és levegőminőség által vezérelt zónavezérlés biztosítja a szükséges friss levegőt az épületben tartózkodó személyek számára, és eltávolítja a nedvességet a fürdőszobákból, így nem szükséges az ablakok nyitása, ami energetikailag nem lenne előnyös.
Az egyes emeleteken három szellőző levegőszabályozó alrendszer folyamatosan működik így biztosítva az energiatakarékos működést. Ezeket a szellőztető alrendszereket a központi mérési és vezérlési technológia automatikusan szabályozza, kézi beavatkozás csak ellenőrzések és szükséges korrekciók esetén válik szükségessé. A rendszer csatlakozik a helyszíni hálózathoz és a képzett személyzet számára webböngészőn keresztül elérhető.
Energiatakarékos légkondicionálás
Az X-CUBE egység energiatakarékos adiabatikus elszívott levegő légnedvesítővel van ellátva. Ez a rendszer lehetővé teszi, hogy nyáron a befúvó levegő hőmérséklete 8-10 K-kal alacsonyabb legyen további mechanikai hűtés nélkül. Az elhasznált levegőt a központi szellőztető egységen keresztül egy közvetlen hajtású fordulatszámszabályozós ikerventilátor a tetőre juttatja ahol kifúvásra kerül.
Magas biztonsági szintű tűzvédelmi technológia
Tűzvédelmi csappantyúk vannak beépítve termoelektromos hőkioldókkal és rugóvisszatérítésű motorokkal az egyes emeleti födémekben, valamint a válaszfalakban és légtechnikai aknákban. A termoelektromos kioldóberendezés 72°C-nál magasabb levegőhőmérséklet esetén aktiválódik és lezárja a tűzvédelmi elzárószerkezetet. Ha a végálláskapcsolóról zárt állapotú jelzés érkezik, a szellőző rendszer lekapcsol és biztonsági okokból az összes tűzvédelmi csappantyú lezár.
A befúvott levegő légcsatornákban légcsatorna füstérzékelők vannak telepítve, így ha füstöt érzékelnek, a rendszer akkor is leáll, és a motoros tűzvédelmi csappantyúk bezárnak, megakadályozva ezzel a hideg füst átterjedését az emeletek között.
Az épületben a TROXNETCOM-AS-i tűzvédelmi csappantyú vezérlő rendszer lett telepítve, mely bővíthető a jövőbeli tűzvédelmi követelményekre való rugalmas reagálás érdekében. A szükséges TROXNETCOM-AS-i vezérlők mind a terepen, mind közvetlenül az X-CUBE kapcsolószekrényében vannak elhelyezve, így a későbbiekben akár 124 AS-i komponens integrálható a rendszerbe.
