A One JBR Tower egyedi homlokzata Dubai-ban

A HALFEN homlokzati rögzítőelemei sikerrel ellenállnak a példátlan szélterhelésnek

A One JBR Tower egyedi homlokzata Dubai-ban
A One JBR Tower egyedi homlokzata Dubai-ban

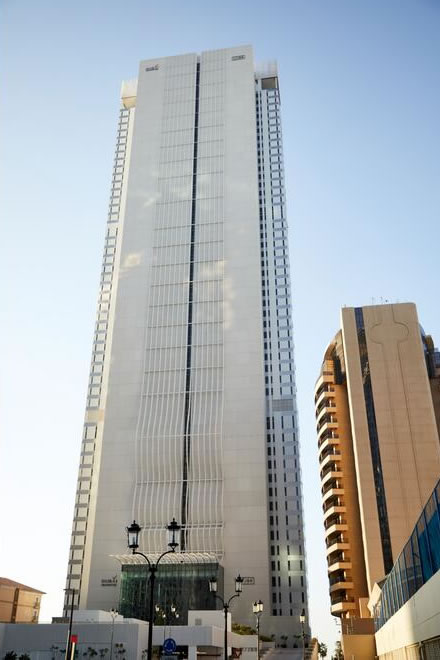

A monumentális One JBR Tower az egyetlen olyan lakóingatlan Dubai-ban, amely közvetlen strand kapcsolattal rendelkezik a Perzsa-öbölben. A negyed legmagasabb ingatlanja lévén komoly kihívásokat állított a tervezők, kivitelezők és a gyártó elé, mivel ez az épület rendelkezik a Közel-Kelet legnagyobb egyedi homlokzatával, melynek mérete nem kevesebb, mint 16 000 m². A modern, hőszigetelt panelek méretei 4,60 m² és 18,95 m² között mozognak, súlyuk pedig 1,15-4,75 tonna.

A One JBR Tower egyedi homlokzata Dubai-ban
A One JBR Tower egyedi homlokzata Dubai-ban

Kihívások a tervezésben és a kivitelezésben

A tervező csapatnak nagyon komoly szélterheléssel kellett számolnia, figyelembe véve az épület nagyságát, a környezeti hatásokat és a panelek méreteit.

A tervezéskor a szélterhelést figyelembe véve -4,5 kPa szélszívást és +5,0 kPa pozitív nyomást elbíró rögzítőrendszerrel kellett kalkulálni, továbbá számolni kellett az 1,2-szeres, sőt a szélterhelésnél 1,6-szoros biztonsági tényezővel. Ezek az értékek példátlanul magasak és egészen eddig nem létezett olyan rögzítőrendszer, amely elbírt volna ezekkel a terhelésekkel.

A HALFEN magasan képzett mérnökcsapata, együttműködve a homlokzattervező céggel és a betonelemeket gyártó vállalattal, speciális, erre a projektre tervezett és méretezett rögzítő szerelvényeket fejlesztett ki. Olyanokat, amelyek eddig még nem gördültek le a gyártósorról és megfelelnek a hihetetlenül magas követelményeknek. A gyártás, a szállítás és a kivitelezés is magas minőségben történt, az épületet határidőre átadták, hogy ékköve lehessen Dubai-nak és a Közel-Keletnek.

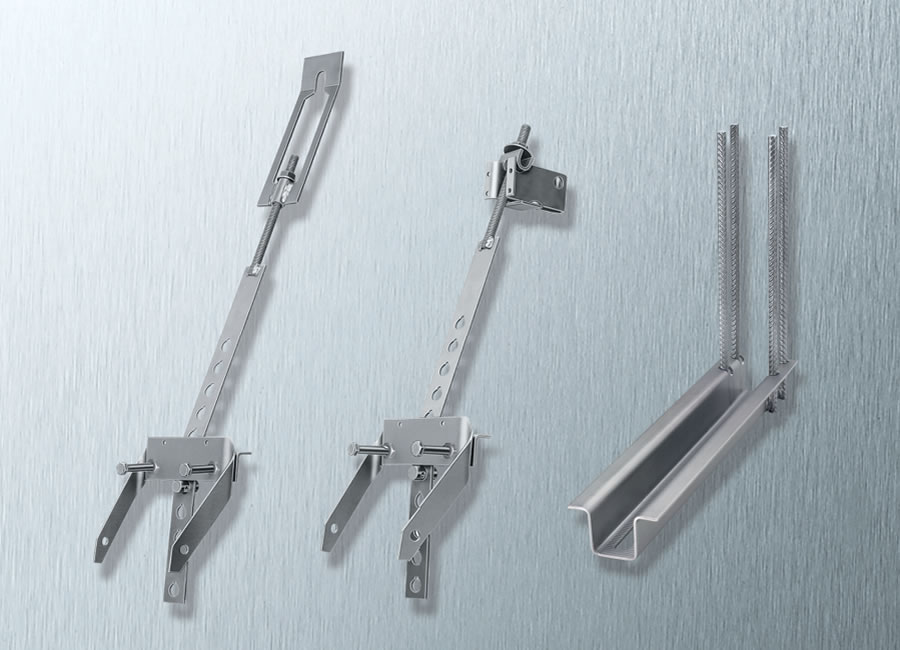

HALFEN falpaneltartó elemek

A HALFEN homlokzati rögzítőelemek lehetővé teszik a beton homlokzati panelek gyors és egyszerű rögzítését beton tartószerkezetekhez. A rögzítőszerelvényeket a homlokzati panelekbe kell önteni, a lemezhorgonyok pedig egy perforált hevederrel és egy menetes rúddal csatlakoznak a tartószerkezethez.

HALFEN falpaneltartó elemek - beton homlokzati panelek egyszerű és gyors rögzítése a beton tartószerkezethez
HALFEN falpaneltartó elemek - beton homlokzati panelek egyszerű és gyors rögzítése a beton tartószerkezethez
A hírben szereplő termékek
HALFEN FPA falpaneltartó elemek

HALFEN FPA falpaneltartó elemek

A falpaneltartó rendszerek részei egy felső rész állítható magasságú menetes rúddal, egy, a falpanelbe bebetonozott alsó rész oldalsó állítással vagy anélkül, valamint egy távtartó csavar a faltávolság szabályozásához. A rendszer minden eleme rozsdamentes acélból készül.
