Műszaki adatok
Az Austrotherm GRAFIT® L5 olyan szürke színű expandált polisztirol hőszigetelő lemez, amely különleges alapanyagának köszönhetően lényegesen alacsonyabb hővezetési tényezővel rendelkezik, mint a fehér színű változat. Egyéb műszaki paraméterei és alkalmazási területei megegyeznek az Austrotherm AT-L5 jelű lépéshang-szigetelő lemezzel. Az Austrotherm GRAFIT® L5 lemez mindazon épületeknél használható a padlók lépéshang-szigetelésére, ahol a hasznos teher értéke (MSZ 18021-1) nem haladja meg az 5,0 kN/m²-t. Alkalmazásával hatékonyabb hőszigetelés érhető el.

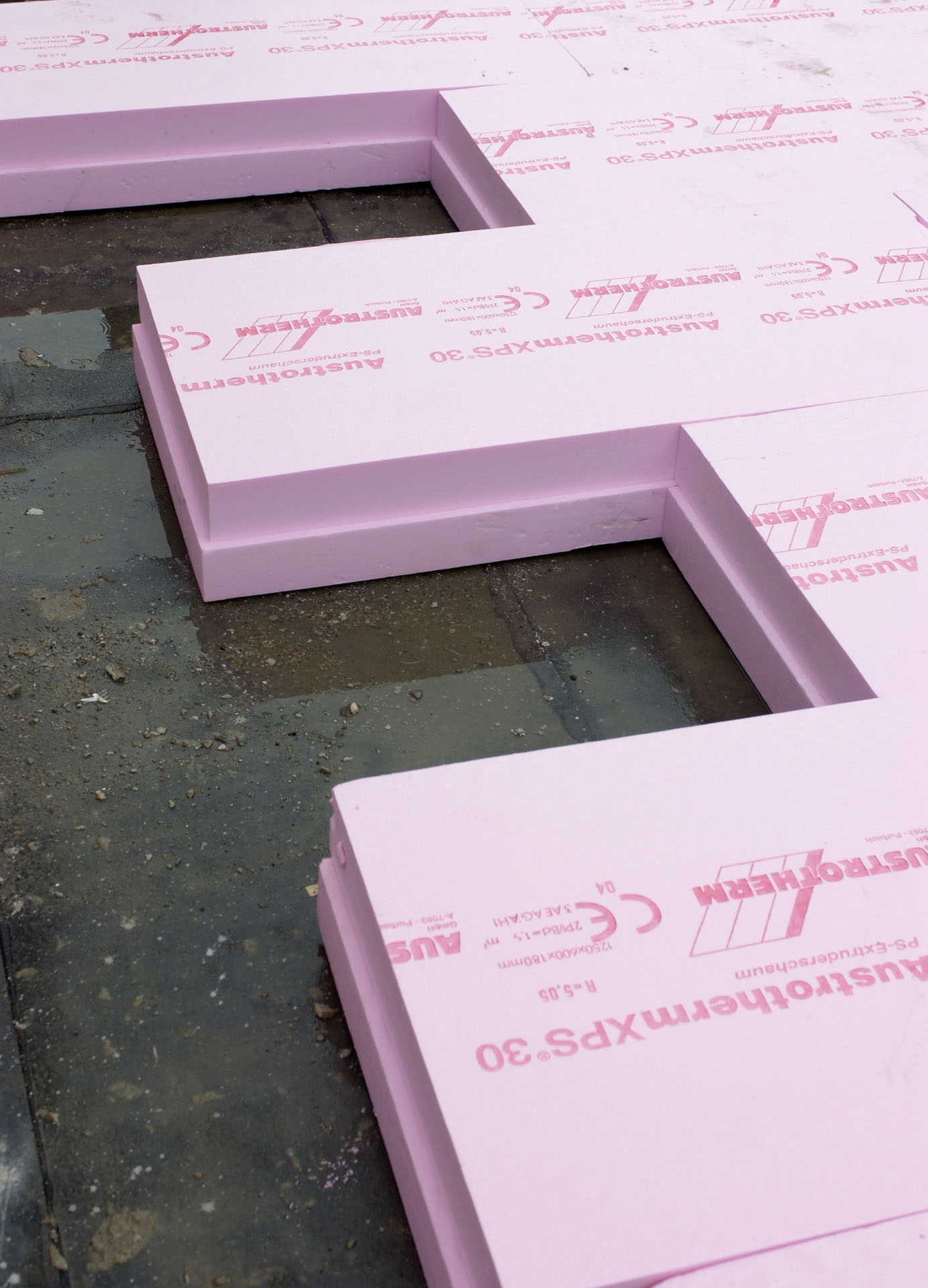

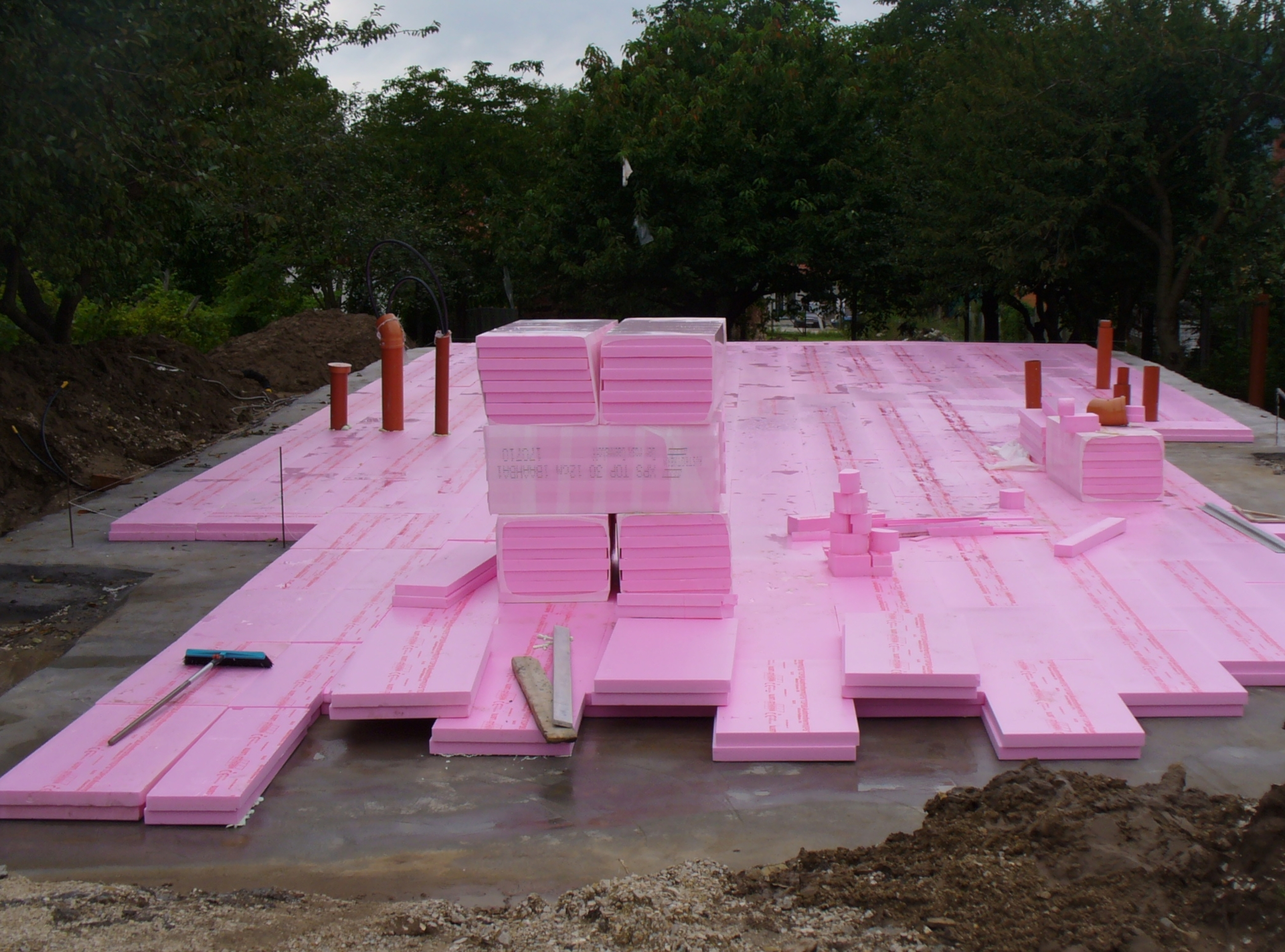

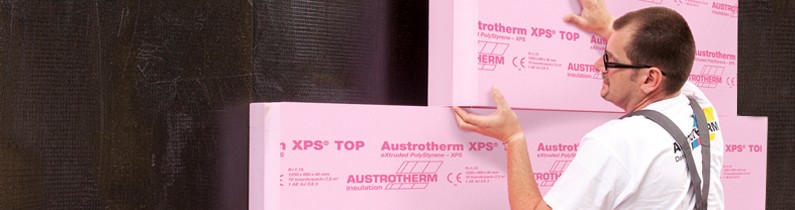

Alkalmazás: lábazat hőszigetelése, hőhidak hőszigetelése. A termék egyenes élképzésű. Az Austrotherm XPS® TOP P rózsaszínű extrudált polisztirol hab. A zárt cellaszerkezetű anyag vízfelvétele elhanyagolhatóan kicsi, s így kiváló hőszigetelő képessége tartós nedvességhatás esetén sem romlik. Az épületek élettartama alatt az extrudált hab nagyon jó mechanikai tulajdonságai sem változnak. Az Austrotherm XPS® TOP termékek széndioxid gáz habosításúak, így FCKW-t és HFCKW-t (halogénezett és részben halogénezett szénhidrogéneket, freonokat) nem tartalmaznak. Az érdesített felületű XPS® TOP P homlokzati hőszigetelő rendszerek lábazatának kialakítására alkalmazható. Az érdesített felület a ragasztóanyag fokozott tapadását teszi lehetővé.
Az AT-N70 anyagot olyan épületszerkezetekben lehet alkalmazni, ahol a termékkel szemben mechanikai igénybevétel nem lép fel, így például a kétrétegű falszerkezetek, tetőterek szarufák alatti és közötti hőszigetelésére, és a pince mennyezet hőszigetelésére.
Csomóponti rajzok pdf és dwg formátumban. Padló, fal, födém, tető, terasz kialakítása Austrotherm szigeteléssel.
CAD
Speciális esete a lejtésképzésnek, amikor – főleg ipari csarnokok, bevásárló központok esetében – a teherhordó szerkezet eleve biztosít lejtést (általában 3%) a födémnek. Ilyenkor a vonalra lejtésből az attikák mentén, illetve többhajós csarnokok esetén a mezőbeni vápákban pontra lejtést kell kialakítani. Erre alkalmasak az ún. lejtéskorrekciós elemek (AT-LKR), melyeknek megtervezését az Austotherm Kft. szintén térítésmentesen elvégzi a szükséges geometriai adatok átadása után. A lejtéskorrekciós elemek készülhetnek Austotherm AT-N100, AT-N150 és AT-N200 típusú anyagokból.
Termékismertető
