Milliméter GPS, melyben az RTK technológiát ötvözi a forradalmi LaserZone™ technológiával
A Topcon a világon elsőként és egyetlenként mutatta be, az úgynevezett "Millimeter GPS"-t, melyben az RTK technológiát ötvözi a forradalmi LaserZone™ technológiával.
Milliméteres GPS
Lehetséges néhány milliméteres megbízhatóság egy GNSS rendszerrel, magassági értelemben? Hiszen a technológiával kapcsolatos elfogadott világnézet ennél nagyságrendekkel rosszabb.

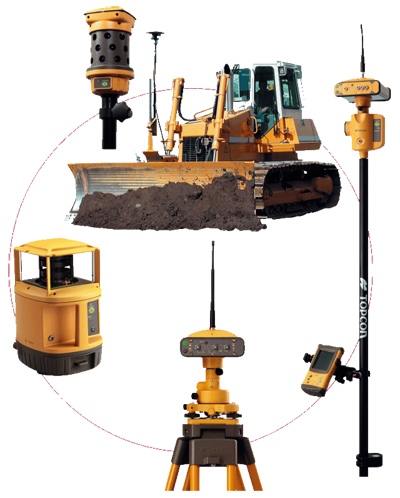

A rendszer lényege, hogy egy LaserZone™ PZL-1 pozicionáló zóna lézeradót helyez el egy ismert ponton. Ez szolgáltat "mm" nagyságrendű, precíz szintet a GNSS Rover oldalán elhelyezett PZS-1 lézervevőnek (vagy a gépvezérlés felhasználás esetén, a gépen elhelyezett PZS-MC gépi vevőnek), a GNSS vevőtől elvárt 1-3 cm-es magassági megbízhatóság helyett!
Hogyan adja a szintet a forgólézer?
Az eddig kialakult kép, ezekről az eszközökről az, hogy egyetlen vonalként, vízszintes vagy ferde síkban adnak jelet!
Miben más a Topcon LaserZone™ PLZ-1? Mit jelent a zóna lézeradó?
A LaserZone™ PLZ-1 nem csak egy síkot állít elő, hanem egy egész, 10m magas és 600m hatótávolságú "lézer hengert" maga körül. Erről a forgófejben elhelyezett háromszintű lézeradó gondoskodik. A vevő oldal ebben a függőleges munkatartományban kalkulálja a szintet. Mivel egyetlen vevő egyidejűleg akár négy lézeradó jelét képes felismerni és kezelni, így akár 2.4 km-es munkaterületet is képes átfogni a felmérő.
A Topcon HiPER+ RTK valósidős geodéziai kitűzési és felmérési megbízhatósága magassági értelemben így mm-es nagyságrendűvé válik.
Hol alkalmazható még a Milliméter GPS technológia a szélső geodéziai pontosságot igénylő munkálatok mellett? Természetesen a gépvezérléseknél.
A 3D-s gépvezérlés kapcsán széles körben elterjedt a GNSS technológia.
A GNSS gépvezérlés páncélján a rés a megbízhatósága volt, hiszen pl.: a finisher (aszfaltterítő) vezérlésnél a hagyományos 1-3cm-es GNSS megbízhatóság nem elfogadható. Ezt küszöbölte ki a Topcon a Millimeter GPS technológiával.
Pillanatnyilag a Topcon az egyetlen gyártó, aki a nagy pontosságot igénylő gépvezérléseket is képes GNSS technológiával megoldani. Nem véletlen, hogy a világhírű Vögele cég finisher repertoárjába felvette a mmGPS technológiát.
Milliméteres GPS
Lehetséges néhány milliméteres megbízhatóság egy GNSS rendszerrel, magassági értelemben? Hiszen a technológiával kapcsolatos elfogadott világnézet ennél nagyságrendekkel rosszabb.
A rendszer lényege, hogy egy LaserZone™ PZL-1 pozicionáló zóna lézeradót helyez el egy ismert ponton. Ez szolgáltat "mm" nagyságrendű, precíz szintet a GNSS Rover oldalán elhelyezett PZS-1 lézervevőnek (vagy a gépvezérlés felhasználás esetén, a gépen elhelyezett PZS-MC gépi vevőnek), a GNSS vevőtől elvárt 1-3 cm-es magassági megbízhatóság helyett!
Hogyan adja a szintet a forgólézer?
Az eddig kialakult kép, ezekről az eszközökről az, hogy egyetlen vonalként, vízszintes vagy ferde síkban adnak jelet!
Miben más a Topcon LaserZone™ PLZ-1? Mit jelent a zóna lézeradó?
A LaserZone™ PLZ-1 nem csak egy síkot állít elő, hanem egy egész, 10m magas és 600m hatótávolságú "lézer hengert" maga körül. Erről a forgófejben elhelyezett háromszintű lézeradó gondoskodik. A vevő oldal ebben a függőleges munkatartományban kalkulálja a szintet. Mivel egyetlen vevő egyidejűleg akár négy lézeradó jelét képes felismerni és kezelni, így akár 2.4 km-es munkaterületet is képes átfogni a felmérő.
A Topcon HiPER+ RTK valósidős geodéziai kitűzési és felmérési megbízhatósága magassági értelemben így mm-es nagyságrendűvé válik.
Hol alkalmazható még a Milliméter GPS technológia a szélső geodéziai pontosságot igénylő munkálatok mellett? Természetesen a gépvezérléseknél.
A 3D-s gépvezérlés kapcsán széles körben elterjedt a GNSS technológia.
A GNSS gépvezérlés páncélján a rés a megbízhatósága volt, hiszen pl.: a finisher (aszfaltterítő) vezérlésnél a hagyományos 1-3cm-es GNSS megbízhatóság nem elfogadható. Ezt küszöbölte ki a Topcon a Millimeter GPS technológiával.
Pillanatnyilag a Topcon az egyetlen gyártó, aki a nagy pontosságot igénylő gépvezérléseket is képes GNSS technológiával megoldani. Nem véletlen, hogy a világhírű Vögele cég finisher repertoárjába felvette a mmGPS technológiát.
Mi az előnye a GNSS gépvezérlésnek?
Használata független az időjárástól, a napszaktól, a bázissal nincs összelátás,- és/vagy személyzetigénye.
Az égi rendszerek folyamatos bővülése egyre jobb feltételeket teremtenek a terepen. Mivel a Topcon GPS+ vevők mindegyike NAVSTAR+GLONASS képes, így a 32+19 műhold jelvétele segíti felhasználójuk munkáját. Mert hiszen, több műhold nagyobb megbízhatóságot, a kitakart helyeken is korrekt pozíciót biztosít.
Milyen a felhasználhatósága?
A rendszer gyorsan és egyszerűen felállítható, nincs bonyolult installációs procedúra. Csak ki kell választani a LaserZone™ módot a GNSS roverben, megadni az RTK GNSS bázis helyzetét és a magasságot. Ami pedig a hardverigényt illeti: bármely Topcon GNSS vevő kiegészíthető mmGPS-szé.
És hogy mennyire milliméteres az a milliméteres nagyságrendű megbízhatóság?
A demonstrációk alkalmával tesztként a megmért pontra két hitelkártyát fektettek. A műszer kijelezte a magasságkülönbséget. A Topcon Millimeter GPS technológiája jó példa arra, miként lehet különféle mérési módszereket úgy kombinálni, hogy egy teljesen újszerű, nagy pontosságot és hatékonyságot képviselő rendszer szülessen.
Ha a Topcon LaserZone mérőműszerrel kapcsolatban további információt, katalógust, vagy
árajánlatot szeretne kérni a Navicom Kft. munkatársától, használja az alábbi Információkérés gombot.
