Megújult az OBO V25-B+C és V20-C típusjelzésű sorozata

Az OBO népszerű V25 és V20 típusjelzésű varisztoros levezetői 2007. augusztusától megváltozott formában kerülnek piacra.

Az OBO népszerű V25 és V20 típusjelzésű varisztoros levezetői 2007. augusztusától megváltozott formában kerülnek piacra. A mostani változás csak a levezetők aljzatrészét érinti, de az új, MULTIBASE konstrukciójú aljzattal szerelt túlfeszültség-levezetők alkalmazása gyakorlati szempontból több előnnyel jár majd:
Ugyanaz az aljzatrész képes fogadni a varisztorokat tartalmazó V25-B+C/0 és V20-C/0 levezetőket (dugaszolható felsőrészeket), lehetővé téve a gyártás és raktározás optimalizálását.

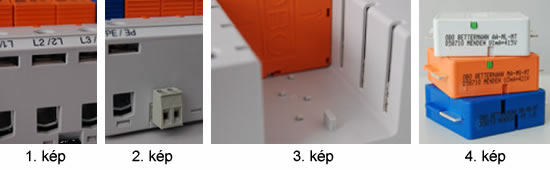

Az aljzatrészben a levezetők 180 fokkal megfordíthatóak. Lényeges, hogy eközben megmarad a túlfeszültség-levezető áttekinthető jelölése a bekötő sorkapcsok kétirányú feliratozásának köszönhetően (ld. 1. kép). A kétféle szerelési helyzet (a földelés alsó vagy fölső csatlakoztatása) lehetővé teszi, hogy a túlfeszültség-levezetőt a helyszíni adottságokhoz jobban igazodva lehet beépíteni. Ugyanezt a célt szolgálja, hogy az új kialakítású bekötő sorkapcsok lehetővé teszik a hagyományos vezetékbekötés és a fésűs átkötőhidak egyidejű alkalmazását (ld. 1. kép). Emlékezzünk arra, hogy az elosztószekrény rendezett – a túlfeszültség-védelemmel kapcsolatos szabályokat szem előtt tartó – kialakítása nem pusztán szépészeti, hanem minőségi kategória is: A védelem hatásfokát döntően befolyásolja a villámáramok által átjárt („védetlen”) és a „védett” vezetékszakaszok egymáshoz viszonyított elhelyezkedése (az indukció jelensége miatt).

A távjelzős modulok szélessége ugyanolyan, mint az alapkivitelé, ezáltal a korábbi helyigényhez képest jelentős, 1 modul szélességnyi helymegtakarítás érhető el. Az új konstrukciójú távjelzős aljzatoknál a levezetők megfordítása nem jár együtt a távjelzőképesség elvesztésével. A távjelzés bekötése a korábbi fix csatlakoztatás helyett dugaszolható sorkapcsok által történik. (ld. 2. kép)

Az úgynevezett összegző-(NPE-)szikraközt befogadó aljzatok kialakítása olyan (ld. 3. és 4. képek), hogy a szikraköz helyére varisztoros levezetőt nem lehet bedugni. Ennek jelentősége ott mutatkozik meg, ahol a „3+1”, vagy „1+1” kapcsolású modulokat TT és IT hálózatoknál alkalmazzák, ezeknél ugyanis érintésvédelmi szempontok miatt a nullavezető és a védővezető közé varisztort tilos bekötni.

A dugaszolható felsőrészek (a varisztorokat, illetve a szikraközt tartalmazó tulajdonképpeni levezetők) nem változnak. A gyártás során továbbra is minden egyes levezető (!) egyedi vizsgálaton esik át, és a vizsgálat eredménye a levezetők alján dokumentálásra kerül (ld. 4. kép). A minőség folyamatos biztosításán túl a varisztoros levezetők esetében ez a varisztor állapotának egzakt ellenőrizhetőségét is lehetővé teszi, alkalmas mérőműszer (OBO ISOLAB) segítségével.
Ami változatlan, az az OBO túlfeszültség-levezetők magas minősége, és az ezt tükröző 5 év termékgarancia.


Régi cikkszám


Régi megnevezés


Új megnevezés


Új cikkszám
5097002 V25-B+C/3   5094423
5097037 V25-B+C/4   5094426
5097401 V25-B+C/3+NPE   5094463
5097134 V25-B+C/3-FS   5094490
5097142 V25-B+C/4-FS   5094493
5097428 V25-B+C/3+NPE-FS   5094510
5099447 V20-C/3   5094624
5099455 V20-C/4   5094627
5095646 V20-C/3+NPE   5094656
5096022 V20-C/3-FS   5094731
5096030 V20-C/4-FS   5094734
5095670 V20-C/3+NPE-FS   5094765
5099668 V20-C/U-3 MB3 5096665
5099676 V20-C/U-4 MB4 5096680
- - MB3+NPE 5096669
5096324 V20CU-3FS MB3-FS 5096667
5096332 V20CU-4FS MB4-FS 5096682
- - MB3+NPE-FS 5096671
