A Honeywell VC szelepportfólió most új tagokkal bővült


2017. április 28.

Megjelentek a VC sorozatú szelepek egyenszázalékos karakterisztikával rendelkező, szabályozós változatai is

A korábbról jól ismert Honeywell VC szelepportfólió új tagokkal bővült, megjelentek a VC sorozatú szelepek egyenszázalékos karakterisztikával rendelkező, szabályozós változatai is, így egyutú szabályozó szelepek, kétutú keverő- vagy osztószelepek is elérhetőek. A Honeywell Kft. magyarországi gyárában, Nagykanizsán gyártott VC típusú univerzális szelepek nyomáskiegyenlített kialakításúak, alkalmasak fűtési és hűtési körök nyitására/zárására, vagy szabályozására.

A VC sorozatú szelepek háztartási és kisebb közületi alkalmazásokba szerelhetők be hideg- vagy melegvíz áramlásának szabályozására, nyit/zár feladatokra.

A szelepek egyutú (kétjáratú) és kétutú (háromjáratú) kialakításban érhetőek el. A korábbról jól ismert szelep portfólió most új tagokkal bővül. Megjelentek a VC sorozatú szelepek egyenszázalékos karakterisztikával rendelkező, szabályozós változatai is, így egyutú szabályozó szelepek, kétutú keverő- vagy osztószelepek is elérhetők.

Miért érdemes az új típusokra váltani?
Az új típusok univerzálisan alkalmazhatóak, mert attól függően, hogy milyen motort szerelnek rájuk, lehetnek nyit/zár működésű zóna- vagy váltószelepek, de használhatók szabályozó szelepként is.

A szelepház minden típusnál egyforma, a szelepbetét lehet az új univerzális, vagy a csak nyit/zár feladatra alkalmas változat. Meglévő beépített szelepházba így az új szelepbetét is beépíthető, a szelepházat nem kell a csőhálózatból kibontani.

Az egyutú szelepeken az áramlási irány nincs megkötve, ezért fel sincs tüntetve a szelepházon. A kétutú szelepek kétféle üzemmódban köthetőek be. Ha az AB (közös) ágon lép be a közeg, akkor osztó üzemben, ha az AB ágon lép ki a közeg, akkor keverő üzemben működtethető a szelep.


Jellemzők:
  • Egy- vagy kétutú kialakítás
  • Belső és külső menetes kivitelek
  • 24 V vagy 230 V működtetők
  • Opcionális végálláskapcsoló
  • Alacsony teljesítményfelvételű működtetők, amelyek csak mozgás közben vesznek fel áramot
  • A szelepbetét gyorsan és egyszerűen cserélhető
  • A motor a szelepre egy mozdulattal felszerelhető
Szelepek műszaki adatai:
  • Közeg: víz
  • Üzemi nyomás: max. 20 bar
  • Közeg hőmérséklet: 1…95°C
  • Nyomásesés: max. 4 bar
  • Zárási nyomás: 4 bar
Motorok műszaki adatai:
  • Működtető feszültség: 24 Vac vagy 230 Vac
  • Futásidő: 7 mp (nyit/zár motor) 120 mp (szabályozós motor)
  • Teljesítményfelvétel: 6 W (SPDT vezérlésű változat esetén csak futás közben)
  • Opcionális végálláskapcsoló terhelhetősége: 1 A induktív
Az alábbi táblázatban láthatóak a különböző feladatokra kialakított szelepbetétek és cikkszámaik, amelyek külön is megrendelhetőek, valamint bármelyik szeleptesttel kompatibilisek.

Az 1-utú (VCZA…) típusú
szelepekben lévő szelepbetétek:
A 2-utú (VCZM…) típusú
szelepekben lévő szelepbetétek:
nyit/zár szabályozó váltó keverő/osztó
A betét külön is
rendelhető
VCZZ1000
típusszámon
A betét külön is
rendelhető
VCZZ1100
típusszámon
A betét külön is
rendelhető
VCZZ6000
típusszámon
A betét külön is
rendelhető
VCZZ6100
típusszámon

Például a VCZAJ1000/U szelepben VCZZ1000 típusú szelepbetét került gyárilag beszerelésre, de akár utólag is kicserélhető VCZZ1100 típusú szabályozós betétre.

DN menet Cikkszám felépítése kvs
(m³/h)
1-utú
nyit/zár
1-utú
szabályozó
2-utú
váltó
2-utú
keverő/osztó
15 belső VCZ AF 1000/U 3,0
1100/U 2,6
ME 6000/U 3,4
6100/U 3,2
20 belső AJ 1000/U 5,3
1100/U 4,5
MH 6000/U 7,0
6100/U 5,9
külső AH 1000/U 5,3
1100/U 4,5
MG 6000/U 6,9
6100/U 5,7
25 belső AP 1000/U 6,0
1100/U 5,7
MP 6000/U 7,7
6100/U 6,4
külső AQ 1000/U 6,0
1100/U 5,3
MQ 6000/U 7,7
6100/U 6,8

Megtáplálás Vezérlés típusa Végállás-kapcsoló száma 1-utú
nyit/zár
2-utú
váltó
1-utú
szabályozó
2-utú keverő
vagy osztó
230 Vac SPST vezérlés
1 nyitó + 1 fix fázis
- VC4013ZZ00/U
VC4013ZZ11/U
VC6983ZZ11/U
1 VC4613ZZ00/U
VC4613ZZ11/U
SPDT vezérlés
1 nyitó + 1 záró fázis
- VC6013ZZ00/U
1 VC2611ZZ00/U
24 Vac SPDT vezérlés
1 nyitó + 1 záró fázis
- VC2011ZZ00/U -
1 VC2611ZZ00/U
SPST vezérlés
1 nyitó + 1 fix fázis
- VC8011ZZ00/U
1 VC8611ZZ00/U

Minden motor és minden szeleptest tetszés szerint kombinálható, a motorok a szeleptestre külön szerelhetőek fel, akár a csőhálózatba való beépítést követően is. A meghajtó motorok típustól függően SPST vagy SPDT szabályozókról, cső- illetve szobatermosztátokról is kapcsolhatóak. Az elektromos kialakítás miatt az SPDT vezérlésű motorok csak futás közben vesznek fel áramot.

A fenti táblázatban szereplő motorok mindegyike 2-pont vezérlést valósít meg, kivéve a VC6983 típusú motor, amely 3-pont vezérlésű.

A VC4013ZZ00/U és VC4013ZZ11/U motorok közötti eltérést az adja, hogy a ..00 végződésű motor 1 m-es vezetékkel, a ..11 végződésű pedig 2,5 m-es vezetékkel rendelkezik.

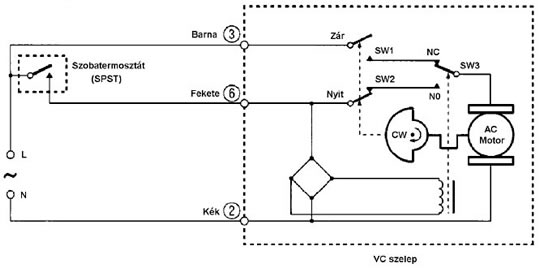

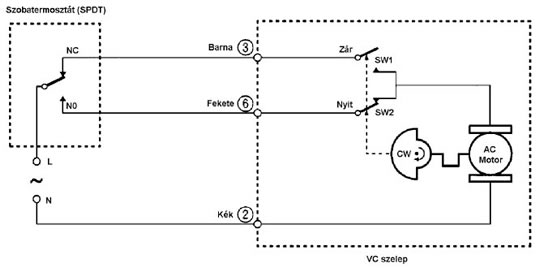

A fenti ábrák közül a felső az SPDT, az alsó pedig az SPST vezérlés elektromos bekötéseit mutatják.

Hogyan használjuk a táblázatokat?

A szelepek összefoglaló táblázatából egyszerűen megkeressük a megoldandó műszaki feladat megoldására alkalmas VC szelepet a DN méret és csatlakozási mód alapján.

Ha ez megvan, áttérünk a meghajtók kiválasztási táblázatához. A megfelelő vezérlési paramétereknek és az imént kiválasztott szelephez alkalmas meghajtó cikkszáma a táblázatból egyszerűen kiolvasható.

Nézzünk két tipikus példát a megfelelő VC szelep és meghajtója kiválasztására:

1. példa
DN15 belső menetes egyutú nyit/zár szelep, 230 Vac SPST vezérlésű meghajtó végálláskapcsolóval, 1 m-es vezetékkel

Szelep: VCZAF1000/U
Meghajtó: VC4613ZZ00/U

2. példa
DN25 külső menetes kétutú keverőszelep, 230 Vac SPST vezérlésű meghajtó 2,5 m-es vezetékkel

Szelep: VCZMQ6100/U
Meghajtó: VC6983ZZ11/U


A VC zónaszeleppel kapcsolatban további információkért, letölthető anyagokért kattintson a hír alatti termékképre. Ha az újdonsággal kapcsolatban árajánlatot, bővebb felvilágosítást szeretne kérni a Honeywell Szabályozástechnikai Kft. munkatársaitól, használja a megfelelő gombot.
