Úsztatott padló akusztikai szigetelése

4 különböző Knauf Insulation termék padló szigeteléséhez

Mindennapjainkban a pihenéshez ugyanúgy, mint a jó munkavégzéshez szükség van a csendre. A járkálásból, vagy pl. takarításból adódó zajkeltést azonban nem tudjuk elkerülni. Többszintes épületekben, a közbenső födémek megfelelő hangszigetelésével, a gyakorlatban elsősorban úsztatott padlók kialakításával azonban sokat tehetünk a zajok okozta kellemetlenségek elkerülése érdekében.

Úsztatott padlók alkalmazása esetén főként a lépéshangszigetelés előírásainak betartása a feladat, a léghangszigetelés javítása csak kiegészítő tulajdonsága az ilyen szerkezetnek.
A Knauf Insulation a padlószigetelésekhez 4 különböző terméket gyárt.
Mi a megfelelő választás?
A kérdésre alapelvekkel lehet válaszolni, mert az MSZ 15601-1:2007 szabvány természetesen követelményt ír elő lakóépület esetén, mint iroda, vagy középület esetén, sőt helyiségenként is megkülönbözteti a szükséges lépéshangszigetelés mértékét. (L’nw – lépéshangnyomásszint, decibel)

Az úsztatóréteg kiválasztásának alapvető szempontjai:
A lépéshang elleni szigetelés javítása:
Ezt a célt az úsztatott aljzat fajlagos dinamikai merevségének csökkentésével, azaz lágyabb rugó alkalmazásával, illetve az úsztatott aljzat tömegének növelésével, azaz nehezebb anyag vagy nagyobb rétegvastagság alkalmazásával érhető el. A lépéshangszigetelés annál jobb, minél rugalmasabb a hangszigetelő anyag, hiszen így tudja legjobban felvenni a rezgéseket.
Vagyis a hangszigetelésre jellemző mérőszám, a - dinamikai merevség - minél kisebb értéket mutat, annál jobb a lépéshangszigetelés.
A dinamikai merevség jele: SD - mértékegysége: MN/m³

Másik szempont a szigetelés terhelhetősége:
Ezt a szigetelőanyag összenyomhatóságára jellemző érték mutatja, amelyet CP-vel jelölnek.
E tekintetben arra kell törekedni, hogy minél kevésbé legyen összenyomható a szigetelés, amit azzal érnek el, hogy minél vékonyabb lemezt választanak, ez esetben viszont nő a dinamikai merevség, ami rosszabb hanggátlást eredményez. Egy szigetelőlemez akkor építhető be úsztatott padozatba, ha a rövid idejű terhelés alatti összenyomódása ≤5 mm.
Rövid kivitelezési útmutató:
  • Gyakori hiba, hogy az úsztatórétegben (a szigetelésben) vezetik a gépészetet, ami hanghidak kialakulásához vezet!

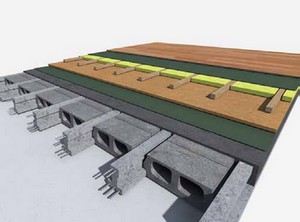

  • Olyan rétegrendet javasolnak, ahol a csővezetékek felső síkjáig száraz kitöltés, kitöltő esztrich stb. készül. Az így létrejött egyenletes, sík felületre kerülhet rá a lépéshangszigetelő réteg, majd erre az esztrich réteg és a burkolat.

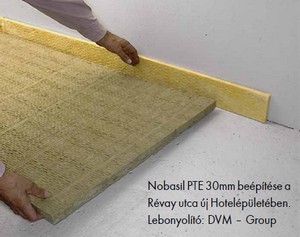

  • Az úsztatóréteg kialakítását a peremszigeteléssel kezdjük, amelynek magassága nyúljon a kész esztrich szintje fölé. Ezt követően rakjuk le a vízszintes födémre a táblákat, amelyek így megtartják a peremszigetelő sávot. Az esztrich megszilárdulás és kiegyenlítése után a beton kilógó peremszigetelés levágható.
  • Sose felejtsünk el technológiai elválasztó rétegként fóliát teríteni a szálas szigetelésre! Ha befolyik a cementlé a szálak közé, nagymértékben rontja szigetelőanyagunk szigetelési képességét.
    Galéria
    Knauf Insulation padlószigetelések technikai adatai
    Lépéshangszigetelő Nobasil PTN Nobasil PTE Nobasil PTS Nobasil PVT
    Maximális terhelés, Pmax 2 kPa (200 kg/m²) 3 kPa (300 kg/m²) 5 kPa (500 kg/m²) 10% összenyomódáshoz tartozó
    érték: 60 kPa (6000 kg/m²)
    Terheléshez tartozó maximális
    összenyomódás, CP
    5 mm 3 mm 2 mm NA
    Mérettartomány: 20-60 mm 20-60 mm 20-80 mm 40-60 mm
    Dinamikai merevség a vastagság
    függvényében, SD (ahogy nő a
    vastagság, úgy csökken az érték)
    20-10 MN/m3 30-15 MN/m3 40-15 MN/m3 NA
    Felhasználási terület Alacsony terhelésű
    úsztatott padlók
    Közepes terhelésű
    úsztatott padlók
    Nagy terhelésű
    úsztatott padlók
    Extra terhelésű úsztatott
    padlók
    Végül is milyen mértékben tudjuk javítani az úgynevezett referenciafödémünk adott hangszigetelési (Lnw) értékeit?
    Szerkezet Vastagság, cm m”, kg/m² Lnw, dB
    Porotherm profipanel, legalább 13 cm felbetonnal legalább 18 405 73
    Porotherm födémrendszer 45 cm tengelytávolsággal 21 300 87
    Monolit vasbeton szerkezet 12 288 80
    Monolit vasbeton szerkezet 15 360 76
    E gerendás, Bj jelű béléstestes födém, alulról vakolva, felülről 5 cm felbetonnal 25 372 80
    Forrás: Reis Frigyes - Az épületakusztika alapjai
    Minél jobban sikerül javítani a referenciafödém hangszigetelését, annál kisebb a lépéshangnyomás szintje a födém alatti helyiségben, ami a ráfektetett úszópadló hatékonyságát mutatja (azaz a kisebb értek a jobb).
    A nyers (referencia) födém lépéshangnyomás szintjéhez képest a lépéshangcsillapítás szálas szigetelés alkalmazása eseten 25-35 dB-el változhat (csökken), vagyis egy úsztatott padlószerkezet lépéshangnyomásszint javító (csökkentő) hatása (ΔLn, w) 25-35 dB. A legjobb érték természetesen kis dinamikai merevségű, 20-30 mm vastag, lépéshanggátló ásványgyapot anyagú szigetelésekkel és 8-10 cm összvastagságú úszópadlókkal érhető el.

    Szerkezet Megjegyzés ΔLn, dB
    Úszópadló általában az úsztatott aljzat 5 cm-nél vastagabb ~25
    Jobb minőségű úszópadló az úsztatott aljzat 5 cm-nél vastagabb ~30
    Úszópadló vastag
    úsztatórétegen
    az úsztatott aljzat 5 cm-nél vastagabb ~35
    Galéria
