A HELU számtalan energiakábelt, vezérlő- és adatkábelt, busz- és kommunikációs kábelt kínál épületautomatizálási projektekhez
Az építőipar egyre gyorsabb ütemben mozdul el az intelligens épületek irányába. Az okos rendszerek már nem csak high-tech gyárakban, de irodaházakban és ipari létesítményekben is megjelennek.
A kábelezés, mint kritikus tényező
A modern épületautomatizálási rendszerek egyre inkább IoT-alapú megközelítést alkalmaznak. Az eszközök folyamatosan kommunikálnak egymással: a szenzorok adatokat gyűjtenek, a vezérlők feldolgozzák azokat, a kommunikációs hálózat pedig biztosítja az adatáramlást.
Nem túlzás azt állítani, hogy az épületautomatizálás egyik legkevésbé látványos, ugyanakkor legmeghatározóbb eleme a kábelezés. Az épületautomatizálás komoly követelményeket támaszt a vezetékekkel és kábelekkel szemben:
- helytakarékosság
- komplex nyomvonalak
- mechanikai ellenállás
- elektromágneses kompatibilitás (EMC)
Az eltérő műszaki paraméterek miatt a kábelválasztás mindig egyedi mérlegelést igényel, ezért a "jó lesz az is" döntések a gyakorlatban ritkán szoktak működni.
Felmerül a kérdés: milyen kábelezési megoldások felelnek meg az épületautomatizálás követelményeinek?
Az épületautomatizálásban jellemzően három kábelkategória jelenik meg:
- tápkábelek
- vezérlő- és adatkábelek
- busz- és kommunikációs kábelek
Nézzünk konkrétumokat!
Vezérlő- és adatkábelek az épületautomatizálásban
Épületautomatizálásban vezérlő- és adatkábelek biztosítják a szenzorok és vezérlők közötti kommunikációt. A HELU három bevált megoldása:

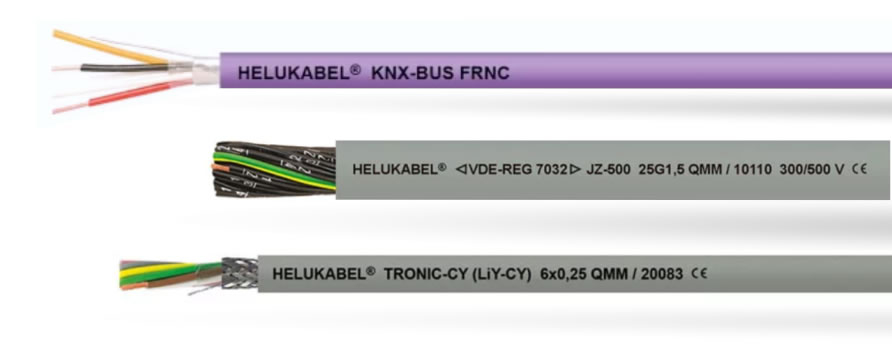

HELU JZ-500 PVC vezérlőkábel
Sokoldalúan alkalmazható kábel, amit vezérlőszekrények, HVAC rendszerek és automatizált gépészeti egységekben használnak. Közepes mechanikai igénybevételre optimalizált, flexibilis kábel, sodrott réz vezetővel.
HELU PAAR TRONIC adatkábel
Ez a kábelt olyan felhasználási helyekre ajánlott, ahol kis külső átmérővel kell megoldani az adatátvitelt. A cég partnerei jelátviteli és adatátviteli feladatokra használják vezérlési és automatizálási rendszerekben.
HELU TRONIC-CY (LiY-CY) árnyékolt adatkábel
Ezek a réz árnyékolású kábelek ideálisak olyan felhasználási helyekre, ahol gépek vagy motorok közelében kell megvalósítani adatátvitelt. Kedvező EMC tulajdonságai miatt közkedvelt ez a termék. A kábel kis átmérője miatt különösen alkalmas miniatűr vagy szubminiatűr csatlakozókkal történő szereléshez.
Busz- és kommunikációs kábelek az épületautomatizálásban
Intelligens épületekben egyre gyakrabban alkalmaznak szabványos kommunikációs protokollokat (pl. KNX, Modbus, stb). Ezekhez a rendszerekhez speciális kábelezés szükséges.
HELU KNX / E-BUS PVC static BUS kábel
Ez a klasszikus KNX kábel, amit épületautomatizálási projektekben legtöbbször használnak a HELU partnerei: irodaházakban, okos épületekben, árnyékolási rendszerekben. Ez egy standard 2×2×0,8 mm sodrott érpáros (twisted pair) KNX buszkábel, fix telepítésre.
HELU E-BUS / KNX FRNC static
Középületekben és más, tűzvédelmi szempontból érzékeny környezetekben használják, ahol az alacsony füstkibocsátás alapkövetelmény. Gyakorlati szerepe megegyezik a standard KNX kábelekkel, de ezt a változatot olyan projektekben használják, ahol tűzvédelmi előírások miatt kötelező halogénmentes kivitelű kábeleket beépíteni.
HELU E-BUS / KNX PE direct burial
Ha a KNX hálózat nem csak épületen belül fut, hanem épületek között is, akkor ez a termék a megfelelő választás. Ezt a kábelt épületek közötti kommunikációhoz és kültéri automatizálási rendszerekhez használják. UV-álló kivitele miatt kültérre is alkalmas és közvetlenül földbe fektethető. Elérhető halogénmentes kivitel is.
Tápkábelek az épületautomatizálásban
Az automatizálási rendszerek működéséhez stabil energiaellátás szükséges. Tipikus elvárások a biztonságos működés, a folyamatos terhelhetőség és a hosszú élettartam. A HELU számtalan energiakábelt kínál épületautomatizálási projektekhez is.
A HELU NYM-J installációs kábel fix telepítésre van tervezve (300/500 V). A nagyobb keresztmetszetű változatok alkalmasak nagyobb teljesítményű berendezések tápellátásához is. A HELU H07RN-F gumikábel kültéri mechanikai igénybevételt jelentő ipari környezetben is alkalmazható.
Kábelválasztási szempontok épületautomatizálási projektekben
A megfelelő kábel kiválasztása egyrészt műszaki kérdés, másrészt biztonsági és akár jogi kérdés is. Néhány fontos szempont a helyes döntéshez:
- Környezeti feltételek: beltéri vagy kültéri alkalmazás, hőmérséklet-ingadozás, nedvesség, vegyi hatások
- Mechanikai igénybevétel: fix vagy mozgó telepítés, vibráció vagy hajlítási igénybevétel
- Elektromágneses környezet: gépek közelsége és zavarvédelmi követelmények
- Rendszerszintű kompatibilitás: kommunikációs protokollok és csatlakozási szabványok
Az épületautomatizálás fejlődésével a kábelezési infrastruktúra szerepe is felértékelődött. A kábelek közvetlen hatással vannak a rendszer biztonságára, megbízhatóságára és karbantartási költségeire is. A gyakorlat azt mutatja, hogy rossz döntések csak jelentős többletköltséggel korrigálhatók.
A HELU által képviselt szemlélet szerint az épületautomatizálási rendszerekben a vezetékek és kábelek nem passzív elemek, hanem az intelligens épületek működésének kritikus komponensei.
