Az energiahatékonysági rendeletek hatása a Honeywell hőmérséklet szabályozókra


2015. október 08.

A termék csomagolásán megjelenik a szabályozókra vonatkozó besorolási osztály és egy kísérő adatlap.

Az Európai Unió elkötelezte magát a CO2 kibocsátás csökkentésére, és ezzel kezdeményezések sorát indította el, melyek segítségével tudatosítják a felhasználókban az általuk használt rendszerek energiahatékonyságát. Ezek közül az egyik legfontosabb az „Energy-related Products - ErP” direktíva, mely alapján 2015. szeptember 26-tól bevezetésre kerülnek lakossági és kisebb ipari fűtő berendezésekre vonatkozó energiahatékonysági rendeletek (811, 812, 813 és 814/2013/EU).

Az ezekben foglaltak szerint a különböző hőforrásokat, melegvíz tárolókat energiacímkével, illetve ezek kombinációját rendszercímkével kell ellátni. Továbbá előirányozza az egyéb rendszerelemek, mint termosztátok, hőmérséklet szabályozók, kollektorok adatlappal történő ellátását, mely megadja az előírt értékeket a rendszercímke megfelelő kitöltéséhez.

A fő cél, hogy a kivitelezők az általuk átadott rendszereket ellássák a megfelelő címkézéssel, ezzel egyértelmű információt adva a felhasználónak a rendszer energetikai hatékonysági osztályáról.

A kivitelező még a beruházás megkezdése előtt megfelelően tájékoztatja a felhasználót, így ő tudatában lesz a tervezett rendszer energiahatékonyságának.

A Honeywell az energiahatékonysági rendeletek által támasztott kötelezettségének eleget téve minden eszközét el fogja látni az előírt adatlappal.

Az energiahatékonysági rendeletek egyértelműen meghatározzák, hogy mely termékhez kell csupán adatlapot csatolni és melyekhez szükséges energiacímkét is. Változás az is, hogy bármely fűtő vagy kombi gázkazán egy szabályozóval ellátva már rendszernek számít, és mint olyat már rendszercímkével és rendszer adatlappal kell ellátni. A rendszercímke és adatlap kitöltése a kivitelező vagy kereskedő feladata lesz.

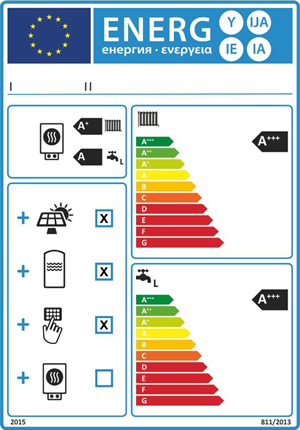

Fent egy példa látható kombinált fűtő berendezésből, hőmérséklet szabályozóból és szolár berendezésből álló rendszer címkéjéről.

A rendelet a hőmérséklet szabályozókat nyolc osztályba sorolja. A különböző osztályokba sorolt eszközök különböző mértékben járulnak hozzá a rendszer energiahatékonyságához.

Osztály Hozzájárulás Hőmérséklet szabályozók ERP szerinti osztályozása
I 1%
Ki/be szobatermosztát: ki/be kapcsolja a hőforrást.
Beállítható a kívánt szobahőmérséklet, a kapcsolási hiszterézist a termosztát alapbeállítása határozza meg.
II 2%
Időjáráskövető szabályozó modulációs hőforrásokhoz: változó előremenő hőmérséklet, mely függ a külső hőmérséklettől és a kiválasztott fűtési jelleggörbétől. Az előremenő vízhőmérséklet szabályozás a hőforrás modulációjával valósul meg.
III 1,5%
Időjáráskövető szabályozó ki/be kapcsolású hőforrásokhoz: változó előremenő hőmérséklet, mely függ a külső hőmérséklettől és a kiválasztott fűtési jelleggörbétől. Az előremenő vízhőmérséklet szabályozás a hőforrás ki/be kapcsolásával valósul meg.
IV 2%
TPI (arányos integráló) szabályozással ellátott szobatermosztát ki/be kapcsolású hőforrásokhoz: a szobatermosztát a kapcsolási hiszterézist és a bekapcsolási gyakoriságot együttesen kontrollálja. A TPI szabályozás csökkenti az átlagos vízhőmérsékletet, pontosabb szobahőmérsékletet biztosít és növeli a hatásfokot.
V 3%
Modulációs szobatermosztát modulációs hőforrásokhoz: a szobatermosztát az előremenő hőmérsékletet változtatja a mért helyiséghőmérséklet és a beállított alapjel különbsége alapján. A szabályozás a hőforrás modulációjával valósul meg.
VI 4%
Időjáráskövető szabályozó modulációs hőforrásokhoz helyiséghőmérséklet érzékelővel: változó előremenő hőmérséklet, mely függ a külső hőmérséklettől és a kiválasztott fűtési jelleggörbétől. A helyiséghőmérséklet érzékelő ellenőrzi a megadott hőmérsékletet, és jelleggörbe eltolást végez, így javítva a komfortot. Az előremenő vízhőmérséklet szabályozás a hőforrás modulációjával valósul meg.
VII 3,5%
Időjáráskövető szabályozó modulációs hőforrásokhoz helyiséghőmérséklet érzékelővel: változó előremenő hőmérséklet, mely függ a külső hőmérséklettől és a kiválasztott fűtési jelleggörbétől. A helyiséghőmérséklet érzékelő ellenőrzi a megadott hőmérsékletet, és jelleggörbe eltolást végez, így javítva a komfortot. Az előremenő vízhőmérséklet szabályozás a hőforrás modulációjával valósul meg.
VIII 5%
Többzónás szabályozás modulációs hőforrásokhoz: 3 vagy több helyiséghőmérséklet érzékelővel ellátott zónaszabályozás. A szabályozó az előremenő hőmérsékletet változtatja, a mért helyiség hőmérsékletek és a beállított alapjelek összesített különbsége alapján. Az előremenő vízhőmérséklet szabályozás a hőforrás modulációjával valósul meg.


A Honeywell termékpalettáján megtalálhatók az I-VIII besorolású különböző hőmérséklet szabályozók.

A rendszert a nagyobb energiahatékonyság elérése érdekében ajánlott korszerű zónaszabályozással kiépíteni (pl. Honeywell evohome rendszer), amivel akár a maximum 5% hatásfok hozzájárulást is megkaphatjuk.

Érdemes szem előtt tartani, hogy egy energiahatékony ’A’ vagy ’A+’ osztály feletti rendszernél nem elég jó minőségű hőforrást választani, ehhez a megfelelő hőmérséklet szabályozó kiválasztása, vagy akár a rendszerünk több zónára való osztása is szükséges az elvárt besorolás eléréséhez.

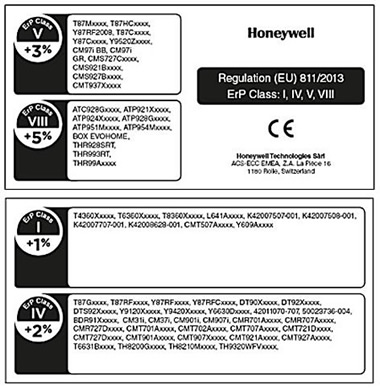

Ez a gyakorlatban azt jelenti, hogy a termék csomagolásán megjelenik a szabályozókra vonatkozó besorolási osztály és egy kísérő adatlap.

A termékismertető adatlap tartalmazza:
  • a beszállító nevét vagy védjegyét
  • a beszállító által megadott modellazonosítót
  • a hőmérséklet szabályozó osztályát
  • a hőmérséklet szabályozó szezonális helyiségfűtési hatásfokhoz való hozzájárulásának egy tizedesjegyre kerekített százalékos értékét

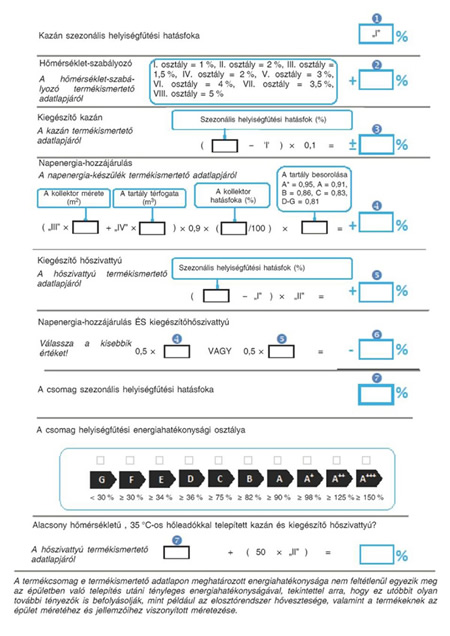

A rendszer adatlap kitöltése:




A 2. pontban adhatjuk meg a hőmérséklet szabályozó besorolás szerinti hozzájárulását a rendszerhez. Ezt követően az összes rendszerelemre meghatározva az értékeket megkapjuk a 7. pont szerint a rendszerünk szezonális hatásfokát, és ebből meg tudjuk határozni az energiahatékonysági osztályt.

Ennek meghatározásához készült el egy segédlet, melyet az 1. számú mellékletben talál meg.
Nézzük lépésenként a segédlet használatát:

1. Időjáráskövetés nélküli a rendszerünk (A táblázat)
Vizsgáljuk meg:
  • Milyen jellegű a kazán és a szabályozó közötti kommunikáció (ez lehet ki/be kapcsolás vagy modulációs)?
  • Milyen a kazánunk égővezérlése, ki/be kapcsolós vagy modulációs?
  • A helyiséghőmérséklet szabályozás egy zónából (egy referencia helyiségből) vagy legalább három zónából áll?
2. Időjáráskövetés van - külső szabályozó által (B táblázat)
Vizsgáljuk meg:
  • Milyen jellegű a kazán és a szabályozó közötti kommunikáció (ez lehet ki/be kapcsolás vagy modulációs)?
  • Milyen a kazánunk égővezérlése, ki/be kapcsolós vagy modulációs?
  • Van-e helyiséghőmérséklet érzékelő?
  • A helyiséghőmérséklet szabályozás egy zónából (egy referencia helyiségből) vagy legalább három zónából áll?
3. Időjáráskövetés van - kazán beépített elektronikája által (C táblázat)
Vizsgáljuk meg:
  • Milyen jellegű a kazán és a szabályozó közötti kommunikáció (ez lehet ki/be kapcsolás vagy modulációs)?
  • Milyen a kazánunk égővezérlése, ki/be kapcsolós vagy modulációs?
  • A helyiséghőmérséklet szabályozás egy zónából (egy referencia helyiségből) vagy legalább három zónából áll?
Megjegyzés: Honeywell termosztátok esetén a termosztát és a kazán közötti modulációs kapcsolat csak Opentherm kommunikáción jöhet létre. Ezért tudni kell, hogy az adott kazán képes-e működni a szabványos Opentherm kapcsolaton?
Ezt a kazánon és/vagy a csomagoláson elhelyezett logo jelöli.

A csatolt mellékletben (1. számú melléklet) a szabályozó központi egységek típusszáma van feltüntetve, melyek sok esetben további kiegészítőkkel együtt (pl. szerelő keret, kazán kapcsoló modul, helyiség hőmérséklet érzékelő, stb.) alkotják a teljes szabályozó rendszert.
Például egy T6360A1079 analóg szobatermosztátönállóan ellátja a feladatát, egy ATC928xx zónamanager működéséhez radiátorszelep működtetők, szerelőkeret, kazán vezérlő modul is szükséges.
