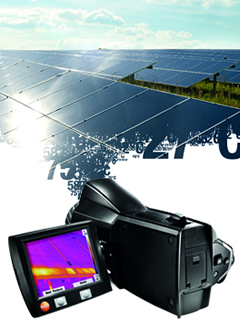

A forgatható kijelzős CamCorder kivitelű hőkamerák alkalmasak a mérésre
Napjainkban egyre többet hallani a hőkamerás vizsgálatok egyszerűségéről és hatékonyságáról. Az épületek burkolatának, szigetelésének és szerkezeti hibáinak feltárása, a gépészeti rendszerek felülvizsgálata mellett a megújuló energiaforrások közül az egyre inkább teret nyerő napelemes rendszerek diagnosztikájára során is hasznos eszköz lehet a termográfia.
Napelemes rendszerek tipikus hibái
A modulok celláin észlelt túlmelegedések - ahol az átlaghőmérséklet 15-20 K-el magasabb - utalhatnak gyártási hibára, a cella nem termel áramot csak hőenergiát. Kritikus lehet az árnyékolások vagy szennyeződések hatása, ebben a napelemcellák fogyasztóvá válnak, túlmelegszenek és nagyban rontják a rendszer hatásfokát. A negatív árnyékhatások kiküszöbölésére általában a modulok és a sorok is tartalmaznak bypass diódát, így árnyékolás esetén ezek leválasztják a használaton kívüli cellákat. Viszont a bypass diódák sérülése esetén a túlmelegedés rövid időn belül a modul végét jelentheti, amellett hogy a hatásfok folyamatosan alacsony lesz. A fizikai sérülések, repedések az ablakrétegen vagy esetleges rétegleválások szintén túlmelegedésként jelentkeznek, de a legegyszerűbb hibajelenségek közé tartozik, ha egy modul felülete egységesen alacsonyabb a többinél, ebben az esetben nem megfelelő telepítésről, kábel csatlakozási hibáról vagy a modul gyári hibájáról lehet szó. A napelemes rendszer rendellenességei nemcsak a modulokon jelentkezhetnek, hanem a nem megfelelő kötések, elkorrodált csatlakozások és az elektromos berendezések túlmelegedésein is. Mindezen hibák a termográfia segítségével gyorsan, érintésmentesen feltérképezhetők és dokumentálhatók.
Mérési körülmények
Az ideális időjárás a felhőmentes napos száraz idő lehetőség szerint alacsony környezeti hőmérséklet és intenzív napsugárzás, aminek legalább el kell érnie az 500-600 W/m² intenzitást. A hőkamera helyzete szintén fontos a vizsgálat során, az ideális mérési szög a modul síkjához viszonyítva 60°, így a hőkamera érzékelőit nem éri közvetlenül a visszatükröződött napsugárzás, ami tönkre teheti annak detektorát. A gyakorlatban a forgatható kijelzős CamCorder kivitelű hőkamerák felelnek meg erre az alkalmazása. Ideális mérés végezhető még, ha a napelem modul hátoldala megközelíthető, mivel így az infra méréstechnikai korrekciókkal nem kell foglalkozni, viszont a panel hőmérséklet eloszlása ugyanúgy vizsgálható.
A modulok celláin észlelt túlmelegedések - ahol az átlaghőmérséklet 15-20 K-el magasabb - utalhatnak gyártási hibára, a cella nem termel áramot csak hőenergiát. Kritikus lehet az árnyékolások vagy szennyeződések hatása, ebben a napelemcellák fogyasztóvá válnak, túlmelegszenek és nagyban rontják a rendszer hatásfokát. A negatív árnyékhatások kiküszöbölésére általában a modulok és a sorok is tartalmaznak bypass diódát, így árnyékolás esetén ezek leválasztják a használaton kívüli cellákat. Viszont a bypass diódák sérülése esetén a túlmelegedés rövid időn belül a modul végét jelentheti, amellett hogy a hatásfok folyamatosan alacsony lesz. A fizikai sérülések, repedések az ablakrétegen vagy esetleges rétegleválások szintén túlmelegedésként jelentkeznek, de a legegyszerűbb hibajelenségek közé tartozik, ha egy modul felülete egységesen alacsonyabb a többinél, ebben az esetben nem megfelelő telepítésről, kábel csatlakozási hibáról vagy a modul gyári hibájáról lehet szó. A napelemes rendszer rendellenességei nemcsak a modulokon jelentkezhetnek, hanem a nem megfelelő kötések, elkorrodált csatlakozások és az elektromos berendezések túlmelegedésein is. Mindezen hibák a termográfia segítségével gyorsan, érintésmentesen feltérképezhetők és dokumentálhatók.
Mérési körülmények
Az ideális időjárás a felhőmentes napos száraz idő lehetőség szerint alacsony környezeti hőmérséklet és intenzív napsugárzás, aminek legalább el kell érnie az 500-600 W/m² intenzitást. A hőkamera helyzete szintén fontos a vizsgálat során, az ideális mérési szög a modul síkjához viszonyítva 60°, így a hőkamera érzékelőit nem éri közvetlenül a visszatükröződött napsugárzás, ami tönkre teheti annak detektorát. A gyakorlatban a forgatható kijelzős CamCorder kivitelű hőkamerák felelnek meg erre az alkalmazása. Ideális mérés végezhető még, ha a napelem modul hátoldala megközelíthető, mivel így az infra méréstechnikai korrekciókkal nem kell foglalkozni, viszont a panel hőmérséklet eloszlása ugyanúgy vizsgálható.
