A mérési-, vezérlő- és szabályozási áramkörök védelme a villámkároktól

A BLITZDUCTORconnect termékcsalád kombinált túlfeszültség-védelmi készülékei univerzálisan felhasználhatók a mérési-, vezérlő- és szabályozási áramkörök, valamint a busz- és telekommunikációs rendszerek villám- illetve túlfeszültségkárok elleni védelmére.

A nagy, 3 kA (teljes) villámáram-levezetési kapacitással és kis feszültségvédelmi szinttel ez az új generációs eszköz ideális a végkészülékek védelmére.

Megbízható védelemre van szüksége a mérési, vezérlési, szabályozási áramkörökben és a folyamatok automatizálásánál ipari környezetben?

A különböző BLITZDUCTORconnect típus segítségével mindig megtalálhatja a megfelelő, az Ön igényeihez igazított védelmi készüléket. A gyújtószikramentes jeláramköröket speciális Ex-tanúsítvánnyal rendelkező termékcsaláddal védheti.

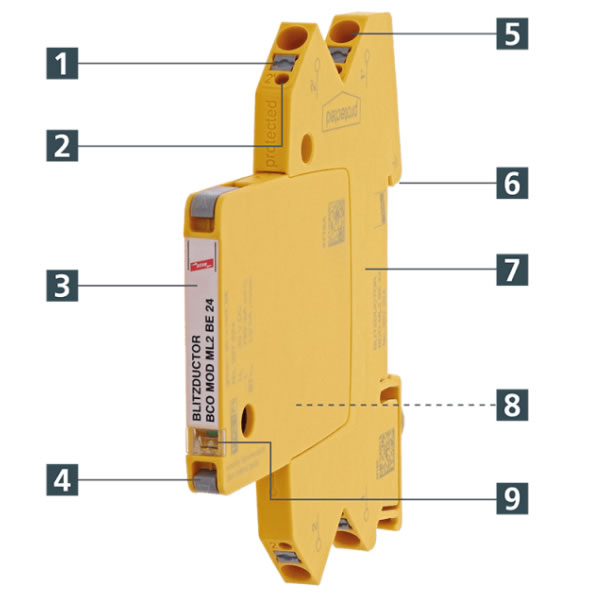

Tulajdonságok áttekintése

BLITZDUCTORconnect univerzális villámáram-levezető és túlfeszültség-védelmi készülék
Információtechnológiai rendszerek biztonsága DEHN BLITZDUCTORconnect-tel

  1. Kioldó gomb
    csatlakozóvezetékhez
  2. Mérési pontok
    a könnyű karbantartásért
  3. Fail-open hibamód
    a jel folytonos marad
  4. secR-technológia
    biztonságos és pontos moduleltávolítás
  5. Rugós csatlakozó kapcsok
    45°-os szögben döntött, 2,5 mm²-es vezeték keresztmetszetig
  6. Földelő érintkező
    35 mm-es kalapsín
  7. Jelleválasztás/védelem a polaritáscsere ellen
    egyszerű karbantartás a védőmodul kihúzásával, és 180°-ban elfordítva az aljzatba való visszahelyezésével
  8. Távfelügyelet
    az opcionális távjelző adó-/vevőegységnek köszönhetően
  9. LifeCheck jelzés
    vizuális állapotkijelzéshez

Könnyű telepítés - szerelés 5 lépésben

1. lépés - Pattintsa fel a BLITZDUCTORconnect kombinált védőkészüléket a kalapsínre.

1. lépés - Pattintsa fel a BLITZDUCTORconnect kombinált védőkészüléket a kalapsínre
Pattintsa fel a BLITZDUCTOR kombinált védőkészüléket a kalapsínre
Pattintsa fel a BLITZDUCTOR kombinált védőkészüléket a kalapsínre

2. lépés - Csatlakoztassa a külső vezetékeket a BLITZDUCTORconnect nem védett oldalára.
A tömör vezetékeket közvetlenül lehet csatlakoztatni a rugós csatlakozástechnikának köszönhetően.

2. lépés - Csatlakoztassa a kívülről érkező vezetékeket
Csatlakoztassa a kívülről érkező vezetékeket
Csatlakoztassa a kívülről érkező vezetékeket

3. lépés - Csatlakoztassa a vezetékeket a védett (protected) oldalra. A megfelelő bekötési oldal könnyen felismerhető a protected feliratról.
Finomsodratú vezetékek bekötésénél, nyomja meg a szürke nyomógombot a rugós sorkapocs mellett egy laposfejű csavarhúzó segítségével.

3. lépés - Csatlakoztassa a készülékoldali vezetékeket
Csatlakoztassa a készülékoldali vezetékeket
Csatlakoztassa a készülékoldali vezetékeket

4. lépés - Most pattintsa fel a távjelző adó illetve vevő egységet a kalapsínre.
A 24 V-os tápegység és a távjelző nyitó érintkező vezetékei a szürke nyomógombon keresztül csatlakoztathatók.
A tüköregységet csak rá kell pattintani a kalapsínre. Mivel passzív elem, ennél a készüléknél nincs szükség vezetékezésre.

4. lépés - Pattintsa fel az adó/vevő készüléket a kalapsínre
Pattintsa fel az adó/vevő készüléket a kalapsínre
Pattintsa fel az adó/vevő készüléket a kalapsínre

5. lépés - A tápegység bekapcsolásával a távjelző egység üzembe helyezhető.
A LED kijelző először pirosan világít. Pár másodperc után átvált zöldre - innentől a rendszer biztonságos és védett.

5. lépés - A távjelző egység üzembe helyezése
A távjelző egység üzembe helyezése
A távjelző egység üzembe helyezése
A hírben szereplő termékek
BLITZDUCTORconnect - Modular dugaszolható villámáram-levezető és túlfeszültség-korlátozó készülék

BLITZDUCTORconnect - Modular dugaszolható villámáram-levezető és túlfeszültség-korlátozó készülék

Helytakarékos, moduláris, 6 mm szélességű villámáram-levezető rugós csatlakozástechnikával, állapotjelzéssel, két egyedi ér védelmére villámvédelmi potenciálkiegyenlítéshez, valamint árnyékolt kábelek árnyékolásának közvetett földelésére. Jelmegszakítással karbantartási célokra.

Termékismertető
Tovább
Termék kártya
BLITZDUCTORconnect - Compact kompakt villámáram-levezető és túlfeszültség-korlátozó készülék

BLITZDUCTORconnect - Compact kompakt villámáram-levezető és túlfeszültség-korlátozó készülék

Helytakarékos, kompakt, 6 mm szélességű villámáram-levezető rugós csatlakozástechnikával, állapotjelzéssel, két egyedi ér védelmére villámvédelmi potenciálkiegyenlítéshez, valamint az árnyékolt kábelek árnyékolásának közvetett földelésére.

Termékismertető
Tovább
Termék kártya
Állapotfelügyeleti rendszer BLITZDUCTORconnect-hez

Állapotfelügyeleti rendszer BLITZDUCTORconnect-hez

DEHNrecord állapotfelügyeleti rendszer, kalapsínre szerelhető szett beépített optikai adó/vevő- és tüköregységgel a LifeCheck-kel rendelkező BLITZDUCTORconnect túlfeszültség-védelmi készülékek állapotfelügyeletére. Gyűjtött vizuális jelzés LED kijelzővel és távjelző érintkezővel (nyitó éritntkező - NC).
