Az összes Geberit BIM eszköz egy központi alkalmazásban
Az épületgépészeti tervezési folyamat támogatására a Geberit a hagyományos CAD-adatokon kívül gyártóspecifikus BIM adatokat is kínál. Az adatok paraméteres 3D modellekből állnak, amelyek az adott cikkre jellemző metainformációkat tartalmaznak. Ezzel a kombinációval a Geberit termékek átfogó módon tervezhetők az Autodesk® Revit® tervezőszoftverben, a virtuális építési modelltől a részletes anyaglistáig.
A Geberit BIM plug-in új verziója egyesíti az összes Geberit BIM eszközt egy központi alkalmazásban. Az újratervezett felhasználói felület mellett a Geberit BIM plug-in számos új és hasznos funkciót is kínál, amelyek jelentősen leegyszerűsítik a tervezési folyamatot.
Új funkciók:
- Hozzáférés a Geberit termékek aktuális BIM objektumaihoz.
- Keresési lehetőség Geberit cikkszámok alapján.
- Közvetlen hozzáférés a Geberit online termékkatalógusához.
- Segédfunkciók:
- idomlisták készítése
- csőhálózat gyártmányoptimalizációja a rendelés megkönnyítéséhez
- csővezetéki rendszer elemeinek cikkszámozása
Főbb jellemzők:

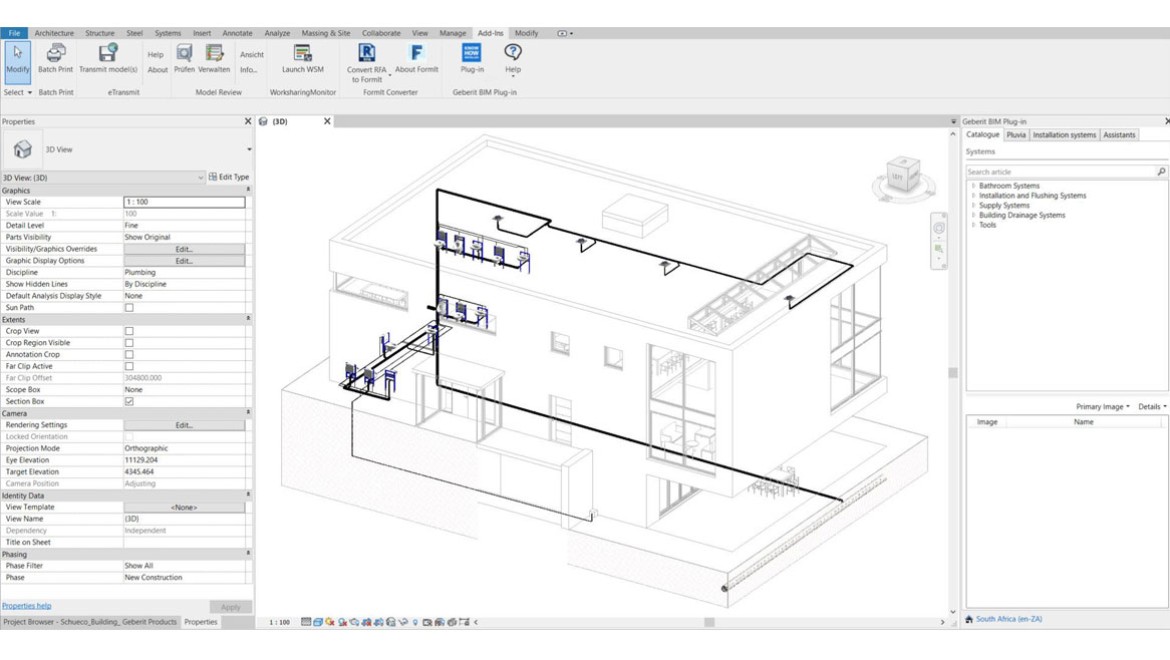

Katalógus modul
Közvetlen hozzáférést biztosít az összes Geberit-termék aktuális adataihoz.
- Hozzáférés a Geberit-termékek aktuális BIM-objektumaihoz bármikor és bárhonnan.
- Most már a Geberit Kombifix szerelési elemekhez, valamint a Geberit kerámiákhoz és fürdőszobabútorokhoz is elérhető.
- Ha közvetlenül beírjuk a Geberit cikkszámot, gyorsabban megtaláljuk a termékeket.
- A Geberit online katalógusára mutató közvetlen linkre kattintva bővebb információt kapunk a termékről.
- Autodesk® Revit® termékszintű családok.
- Kis fájlméretű, hatékonyan használható parametrikus modellek. Ideális nagyobb projektekhez, ahol a nagy fájlok negatívan befolyásolhatják a szoftverek és a számítógépek teljesítményét.
- Az angol nyelvű sablonszövegek fordítására már nincs szükség, mert a Geberit BIM-objektumok 25 nyelven érhetők el. Gombnyomásra semleges gyártói megjelenítésre állítható – ez fontos közbeszerzési pályázatok kiírásakor.
- Elérhető az Autodesk® Revit® 2020-as, 2021-es és 2022-es verzióihoz.
Szerelési rendszerek modul

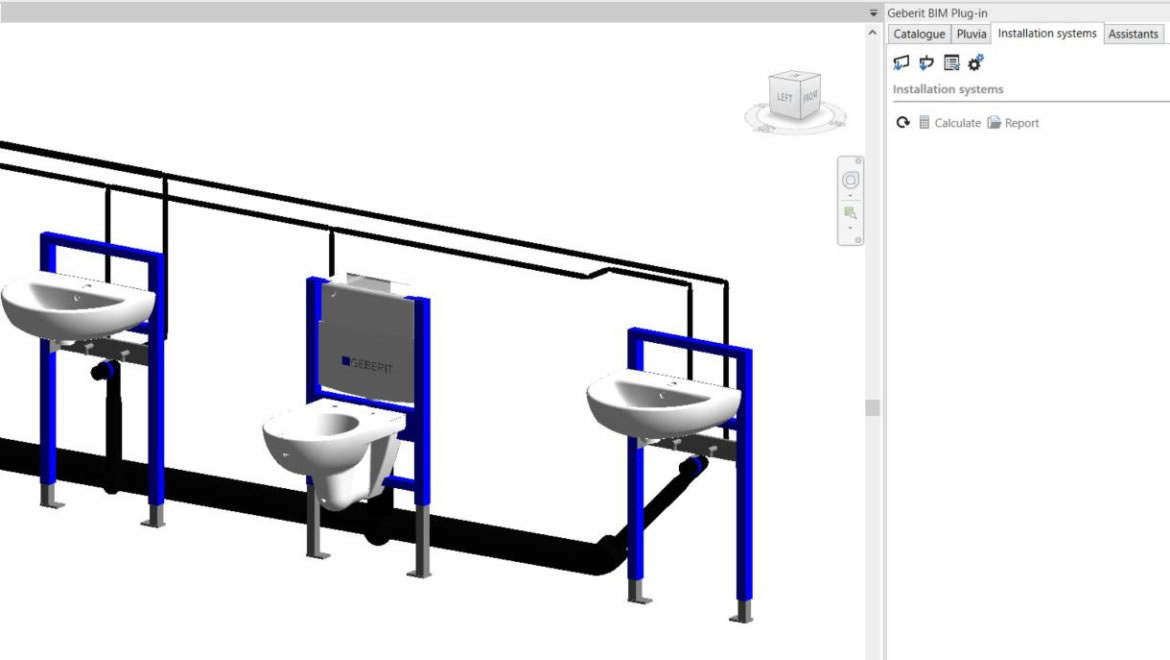

A szerelési falak tervezését a Geberit Duofix elemekkel és anyagokkal lehet elvégezni. Előfordulhat, hogy le kell cserélni már meglévő könnyűszerkezetes falakat. Az anyagra vonatkozó adatokat exportált pdf- vagy Excel-fájlban lehet beszerezni.
- A Geberit Duofix termékkínálat szerelési rendszereinek tervezése egyszerűen elvégezhető.
- Exportfunkció a részletes 3D-s tervezési modulhoz a Geberit ProPlanner alkalmazásban.
- Tervezés a hatályos Geberit irányelveknek és normatív jogszabályoknak megfelelően.
- Az anyagok, darabjegyzékek, ajánlatok és vágási listák, valamint alaprajzok, kontúr- és szerelési rajzok automatikus megjelenítése.
Asszisztens modul
A különböző asszisztensek megkönnyítik a digitális tervezést és az előgyártást.
Csővezeték-számozás az előgyártáshoz:

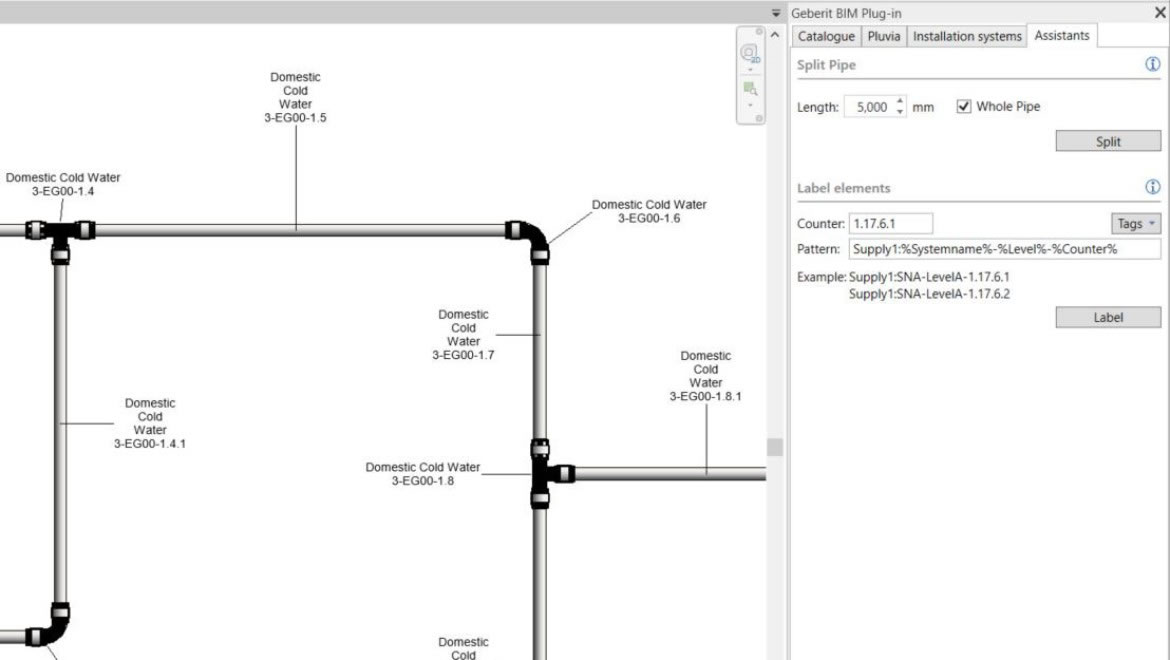

A felhasználó tetszés szerint közvetlenül a BIM-modell alapján számozhatja meg a kívánt szakasz csatlakoztatott csőszakaszait és fittingjeit. Ehhez szabadon megválaszthatja a nómenklatúrát, amelyet a saját vagy a projekt specifikációihoz igazíthat. A parancs alapján a rendszer ezután automatikusan megszámozza a kiválasztott részszakaszt.
Ekkor a Revit® beépített eszközei segítségével el lehet végezni a csővezetékek és fittingek listájának cikkszámok szerinti sorba rendezését és exportálását az előgyártáshoz. Az anyaglista segítségével az előgyártó munkatárs felcímkézi a méretre vágott csővezetékdarabokat, hogy lehetővé tegye az adott csőszegmens egyértelmű azonosítását.
Vágáshossz asszisztens a csővezetékek darabolásához:

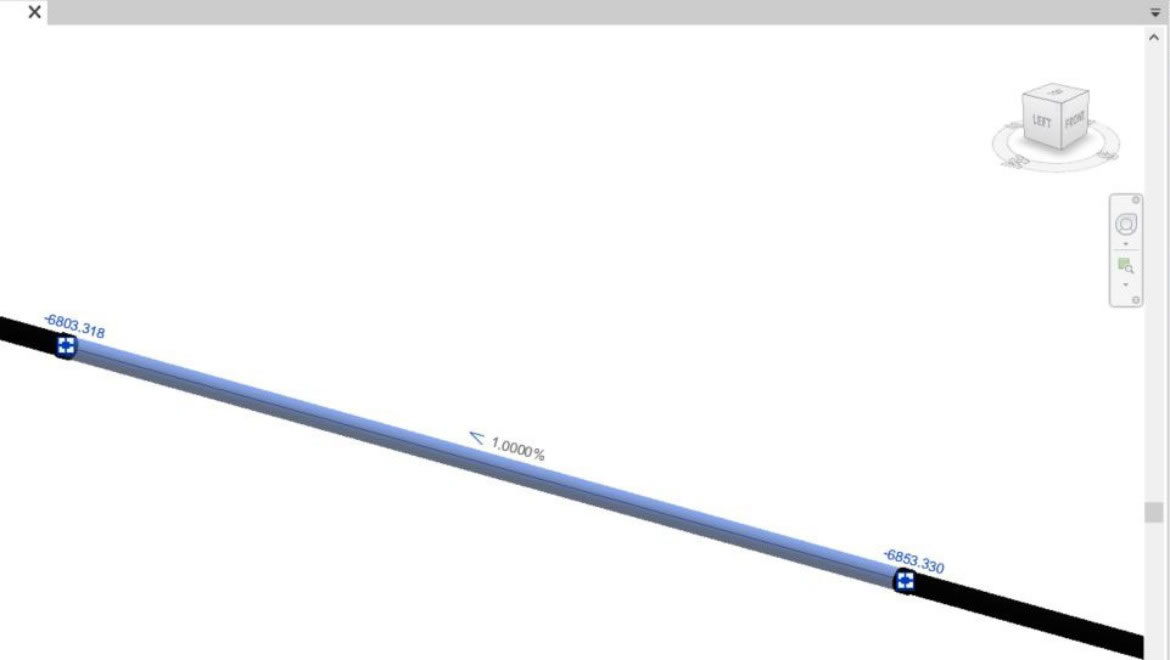

A felhasználónak szállítható szegmensekre kell felvágnia a vezetékeket, amelyeket ezután fittinggel kell egymáshoz csatlakoztatni. A felhasználó a szállítható csőhossztól függően megadja a kívánt hosszúságot. Így a kiválasztott vezetékek már felvághatók szegmensekre.
Asszisztens a cikkszámok tárolásához (Pipe Type Mapping):

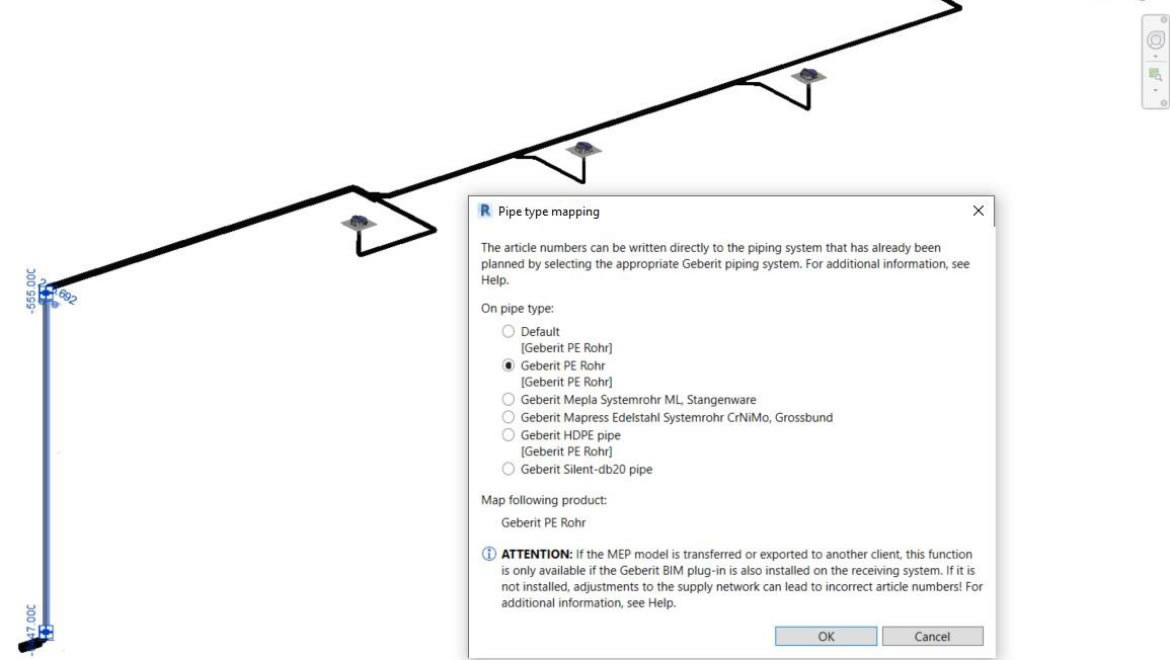

Az Autodesk® Revit® programban nincs lehetőség a csővezetékek cikkszámainak elmentésére. Az asszisztens segítségével a helyes cikkszámokat automatikusan el lehet menteni az adott csővezetéken. Erre akkor van lehetőség, amikor a tervező elkészíti a modellt, vagy egy számítási program átméretezi a csőhálózatot. Így biztosítható, hogy a cikkszámok mindig a megfelelő csőrendszerhez tartozzanak. Ez a funkció meglévő projektek csővezetékei esetében is nagyon könnyen alkalmazható.
