Schneider Electric beépített méréssel történő megfelelés

Hogyan lehet megfelelni az MEKH 1/2020. (I. 16.) rendeletnek

MEKH 1/2020. (I. 16.) rendelet - Megfelelés Schneider Electric beépített méréssel
Schneider Electric beépített méréssel történő megfelelés

1/2020. (I. 16.) MEKH rendelet előírása

„E rendelet alkalmazásában almérő az olyan, legfeljebb 3%-os hibahatárértéken belüli és legalább negyedóránkénti mérésre, valamint a mérési adatok tárolására és továbbítására alkalmas fogyasztásmérő, amely
a) az elszámolási mérő által mért villamosenergia-fogyasztás megosztására
vagy
b) egyes villamosenergia-fogyasztó készülékek villamosenergia-fogyasztásának elkülönült mérésére szolgál.”

A rendelet azt is meghatározza, hogy 2020 végéig a 100kW-nál nagyobb 2021 végéig pedig az 50 kW-nál nagyobb villamos berendezéseket kell mérni.

Mivel az idén előírt értékhatárok jövőre feleződnek, ezért úgy érdemes a beruházást megvalósítani, hogy már rögtön telepítésre kerülnek a legalább 50 kW fogyasztású áramkörök mérői is. Ez nagyjából 70 A feletti fázisonkénti fogyasztást jelent, tehát 3 fázisú mérőkről beszélhetünk. Ez egyben azt is jelenti, hogy direkt fogyasztásmérők döntő többsége jellemzően nem lesz alkalmazható ezeken a leágazásokon, áramváltós mérőket és áramváltókat kell beszerelni a vezetékekre, gyűjtősínekre. Kivételt képeznek a már elérhető, akár 125 A-t is mérni képes direkt fogyasztásmérők.

Megfelelés az 1/2020. (I. 16.) MEKH rendelet előírásainak

Schneider Electric termékkínálatában számos megoldás létezik az 1/2020. (I.16.) MEKH rendelet megvalósítására. Ezek részletezéséről lehet olvasni a cikksorozatban:
a.) Mérőkészülékekkel
b.) Készülékekbe épített belső mérésekkel (pl: megszakító kioldóegysége, …)
c.) PowerTag mérőkkel
d.) Motoros leágazások esetén frekvenciaváltókkal

Fontos szempont, hogy nem csak egyszerűen legalább 3%-os pontossággal kell mérni, hanem:

  • a méréseket negyedóránként el kell végezni,
  • a mérési adatokat tárolni kell,
  • a mérési adatokat továbbítani is tudni kell.

Tehát a mérőknek valamilyen kommunikációra képesnek kell lennie és memóriával kell rendelkeznie vagy közbe kell iktatni egy olyan eszközt, amely a negyedóránkénti tárolást elvégzi.

B. Beépített méréssel történő megfelelés MEKH rendeletnek

Schneider Electric rendkívül kényelmes megoldása lehet az, hogy már a helyszínen meglévő megszakítókat használja fel a végfelhasználó vagy üzemeltető arra, hogy a rendkívül fontos védelmi feladatain kívül az MEKH által meghatározott mérési feladatokat is lássa el.

Ehhez a fejlett védelmi kioldóegységgel felszerelt megszakítókat át sem kell alakítani, egyszerűen „csak” kommunikációba és mérési hálózatba kell átalakítani, hogy megfeleljen a követelményeknek. A kevésbé fejlett, alapvédelmekkel ellátott megszakító készülékek esetén védelmeket kell cserélni, de még mindig lehet ez a kivitelezés a legolcsóbb megoldás, mert a szekrényhez nem kell hozzányúlni, méretet nem kell növelni, sínekre, vezetékekre nem kell áramváltókat felhúzni, és még elrontani sem lehet, mert minden be van gyárilag állítva a védelmi kioldóegységben az adott áramértékre méretezve (nem kell áramváltó áttételt beállítani vagy odafigyelni primer és szekunder oldalak pontos bekötésére, amelyek sok problémát okoznak a tapasztalatok szerint).

Compact NSX megszakítók

A legkisebb méretű megszakító, amely felszerelhető mérésre alkalmas védelmi kioldóegységgel a Compact NSX megszakító.

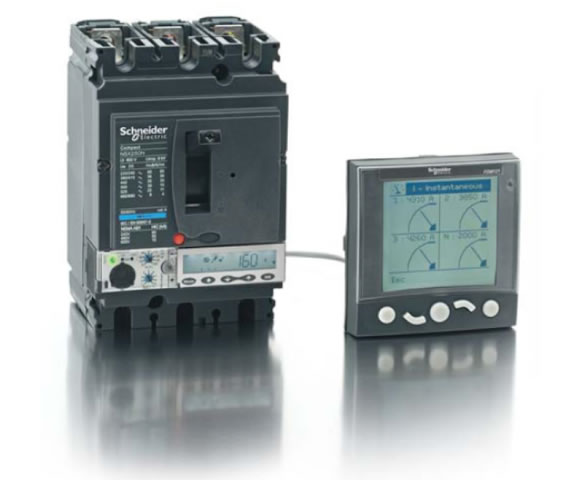

Compact NSX megszakító FDM121 helyi kijelzővel
Compact NSX megszakító FDM121 helyi kijelzővel
Compact NSX megszakító FDM121 helyi kijelzővel

Az MEKH rendeletet a Micrologic E típusú védelmek elégítik ki méréstechnikai szempontból.

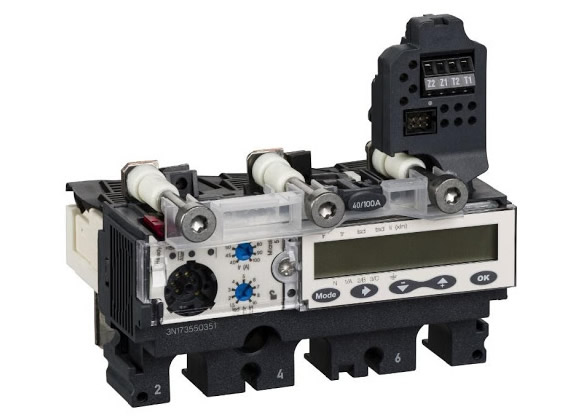

Micrologic 5.2 E védelmi kioldóegység Compact NSX megszakítóhoz
Micrologic 5.2 E védelmi kioldóegység Compact NSX megszakítóhoz
Micrologic 5.2 E védelmi kioldóegység Compact NSX megszakítóhoz

A kioldóegység az áramot 1%-os, a feszültséget pedig 0,5%-os pontossággal méri, így a teljesítmény- és fogyasztásmérés 2%-os pontosságú lesz, amely megfelel az MEKH 3%-os osztálypontossági követelményének.

A következő táblázatban felsorolásra kerül minden olyan mérési funkció, amely elérhető a Compact NSX megszakítókba szerelt Micrologic E típusú védelmekben: feszültségek, áramok, hatásos/meddő/látszólagos teljesítmények és fogyasztások, THD, frekvencia, teljesítménytényező …

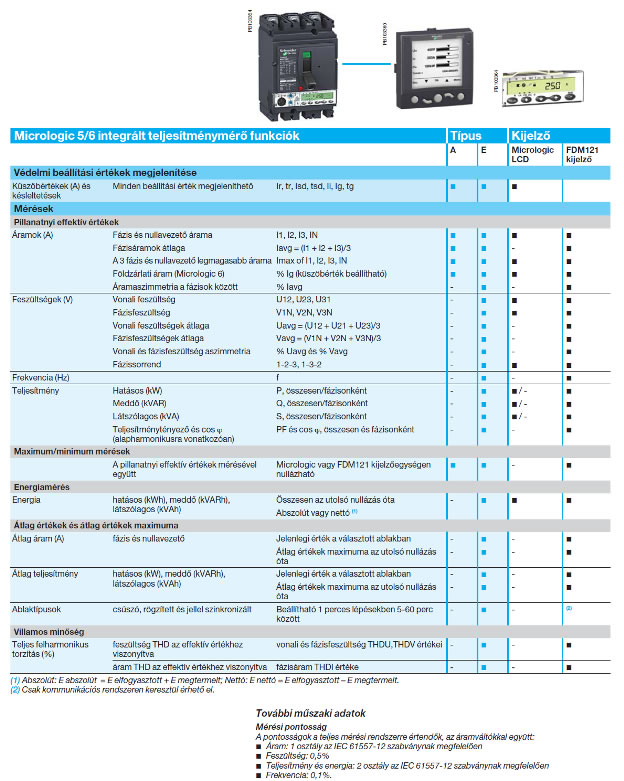

Mérési funkciók a Compact NSX megszakítókba szerelt Micrologic E típusú védelmekben
Mérési funkciók a Compact NSX megszakítókba szerelt Micrologic E típusú védelmekben

A Micrologic védelem önmagában képes a csúszó és rögzített időablakos mérésre áram és teljesítmény tekintetében, amellyel megvalósítható a 15 perces időnkénti mérések eltárolása nemfelejtő memóriában. A gyári beállítás eleve 15 perc.

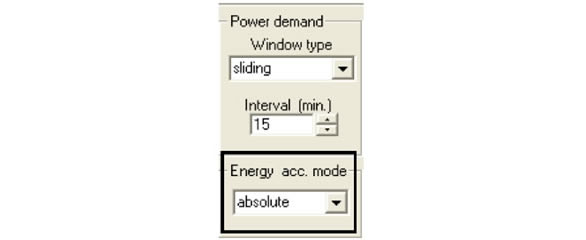

Csúszó ablakos 15 perces teljesítmény mérés
Csúszó ablakos 15 perces teljesítmény mérés
Csúszó ablakos 15 perces teljesítmény mérés

Az MEKH rendelet kielégítésére tehát nincs másra szükség, mint egy Compact NSX készülékre és egy megfelelő Micrologic E típusú védelemre. A megmért értékeket egy helyi FDM121 kijelzőn vagy egy átjárón keresztül számítógépes felületen lehet leolvasni, a perifériákat pedig egy NSX vezetékkel lehet összekötni:

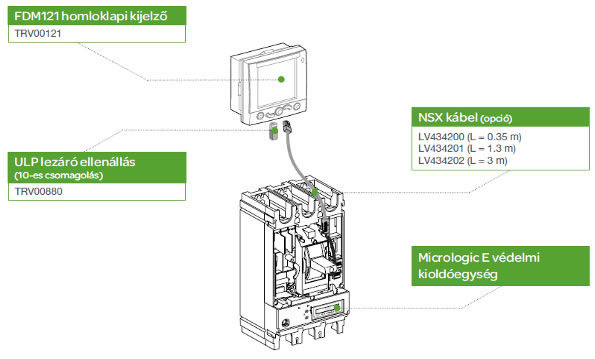

Compact NSX megszakító és Micrologic E védelem helyi FDM121 kijelzővel
Compact NSX megszakító és Micrologic E védelem helyi FDM121 kijelzővel
Compact NSX megszakító és Micrologic E védelem helyi FDM121 kijelzővel

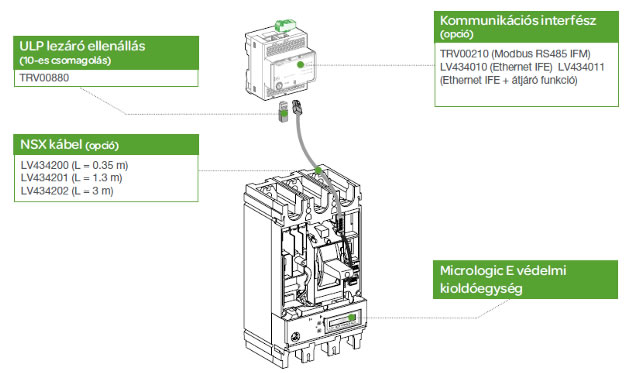

Compact NSX megszakító és Micrologic E védelem átjáróval
Compact NSX megszakító és Micrologic E védelem átjáróval
Compact NSX megszakító és Micrologic E védelem átjáróval

Az átjáró lehet IFM Modbus vagy IFE Ethernet TCP/IP protokollt használó változat a helyi igényeknek és kiépítettségnek megfelelően. Ha több leágazást kell mérni és ezeken a leágazásokon megszakítók vannak, akkor a mért értékeket közvetítő IFM Modbus átjárók sorolhatók is, így az átjárók koncentrálhatók, könnyebben telepíthetők és konfigurálható, a későbbiekben pedig könnyebben üzemeltethetők és karbantarthatók.

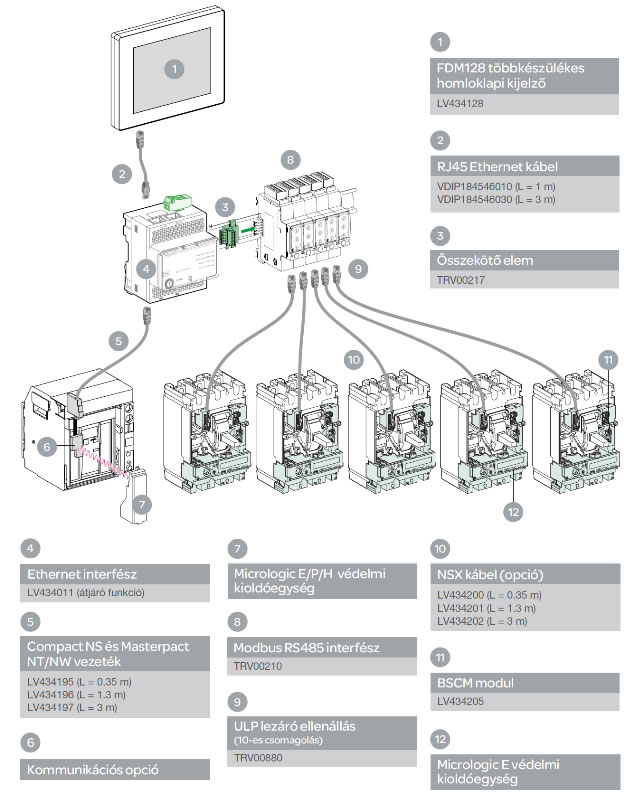

IFM modulok sorolása, Ethernet TCP/IP átjáróval és Masterpact főmegszakítóval
IFM modulok sorolása, Ethernet TCP/IP átjáróval és Masterpact főmegszakítóval
IFM modulok sorolása, Ethernet TCP/IP átjáróval és Masterpact főmegszakítóval

A Compact NSX készülékekbe beszerelhető Micrologic E védelmek a méréseket és azok pontosságát

  • áram tekintetében 0,2 … 1,2 In tartományban
  • feszültség tekintetében 70 … 850 V tartományban
  • teljesítmény tekintetében -1000 … 1000 kW/kvar/kVA tartományban
  • fogyasztás tekintetében pedig 1 … 1000 TWh/kvarh/kVAh tartományban
biztosítják.

Fontos megjegyezni, hogy a mérések csak akkor biztosítottak önállóan szerelt Compact NSX és Micrologic E védelmek esetén, ha legalább 20% áramfelvétel van a fogyasztó részéről. Külső 24VDC tápfeszültséggel kibővíthető a mérési tartomány.

Compact NS és Masterpact NT/NW megszakítók

Compact NS és Masterpact NT/NW megszakítók esetében a Micrologic E és P (esetleg a H) védelmek képesek az MEKH rendeletnek megfelelően mérni. A mérési paraméterek és pontosságok szinte teljes mértékben megegyeznek a Compact NSX paraméterekkel, így ezeket külön nem írjuk itt le.

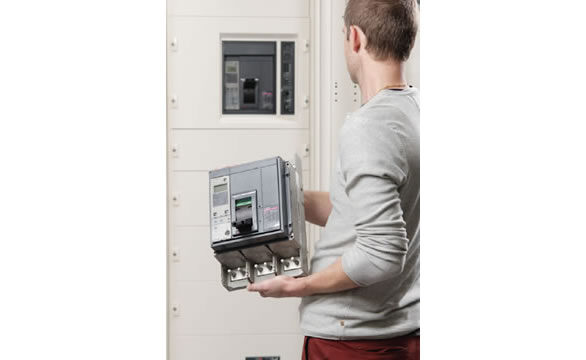

Compact NS megszakító kézben
Compact NS megszakító kézben
Compact NS megszakító kézben

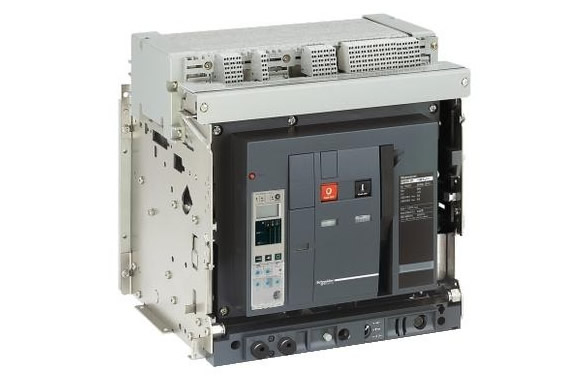

Masterpact NW kikocsizható megszakító
Masterpact NW kikocsizható megszakító
Masterpact NW kikocsizható megszakító

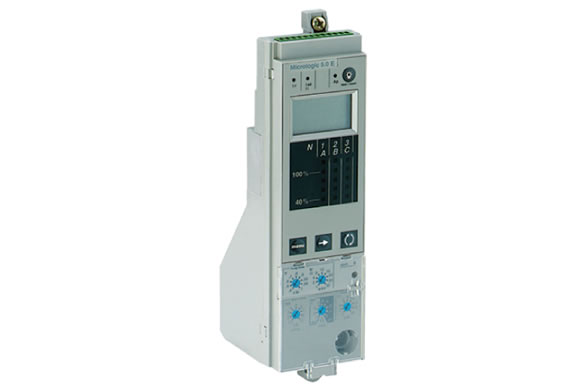

Micrologic 5.0E védelem Comact NS vagy Masterpact N/NW megszakítókhoz
Micrologic 5.0E védelem Comact NS vagy Masterpact N/NW megszakítókhoz
Micrologic 5.0E védelem Comact NS vagy Masterpact N/NW megszakítókhoz

Itt is gondoskodni kell 24 VDC külső tápfeszültségről, ha 20%-nál kevesebb áramfelvétel van a fogyasztó részéről.

A kommunikációs infrastruktúra azonos, és ugyanazokat a készülékeket lehet alkalmazni.

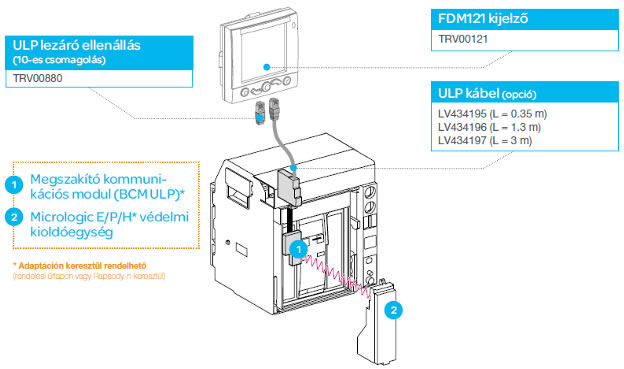

Compact NS vagy Masterpact NT/NW megszakító és Micrologic E védelem helyi FDM121 kijelzővel
Compact NS vagy Masterpact NT/NW megszakító és Micrologic E védelem helyi FDM121 kijelzővel
Compact NS vagy Masterpact NT/NW megszakító és Micrologic E védelem helyi FDM121 kijelzővel

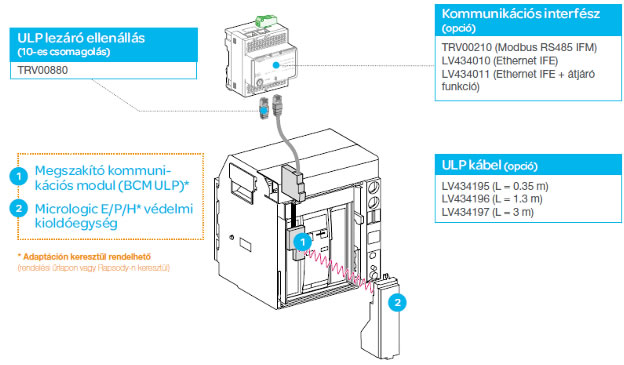

Compact NS vagy Masterpact NT/NW megszakító és Micrologic E védelem átjáróval
Compact NS vagy Masterpact NT/NW megszakító és Micrologic E védelem átjáróval
Compact NS vagy Masterpact NT/NW megszakító és Micrologic E védelem átjáróval

Legújabb Masterpact MTZ megszakítók

A legújabb Masterpact MTZ megszakítók és az ezekbe építhető Micrologic X védelmek az új kor kihívásainak megfelelően annyiban különböznek a korábban leírtaktól, hogy itt a Micrologic X védelmi kioldóegység lényegesen több villamos paramétert és sokkal pontosabban tud megmérni, illetve a kommunikáció már nem opció, hanem gyárilag beépített. Hiszen ezekre mind kérdés nélkül szükség van a 21. században.

Itt már a feszültségek és az áramok mérési pontossága egyaránt 0,5%-os, és így a teljesítmények és fogyasztások mérése pedig 1%-os pontossági osztállyal rendelkezik.

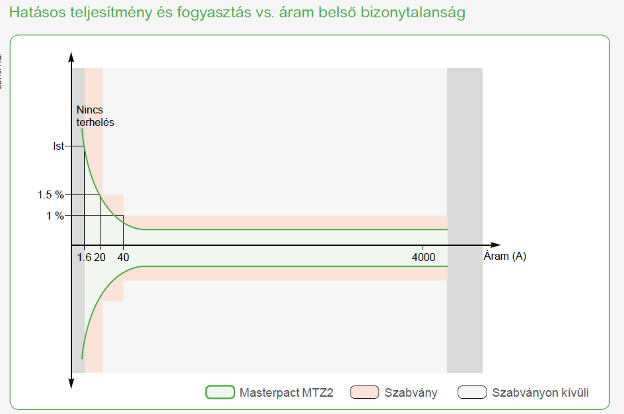

Micrologic X védelmi kioldóegység 1%-os pontosságú mérési tartománya: 40 A-től a névleges áramérték 120%-ig
Micrologic X védelmi kioldóegység 1%-os pontosságú mérési tartománya: 40 A-től a névleges áramérték 120%-ig
Micrologic X védelmi kioldóegység 1%-os pontosságú mérési tartománya: 40 A-től a névleges áramérték 120%-ig

Ráadásul ezt a pontosságot egy rendkívül széles hőmérséklet tartományban képes biztosítani.

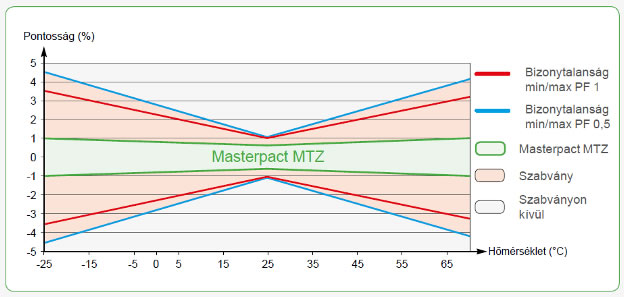

Széles hőmérséklettartományon 1%-os pontosságú mérés a Micrologic X védelmi kioldóegységben
Széles hőmérséklettartományon 1%-os pontosságú mérés a Micrologic X védelmi kioldóegységben
Széles hőmérséklettartományon 1%-os pontosságú mérés a Micrologic X védelmi kioldóegységben

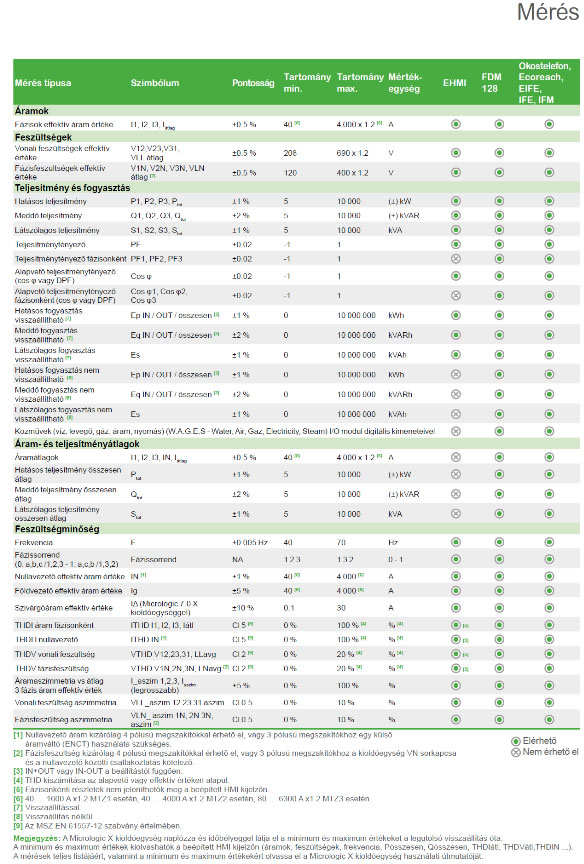

Mérési paraméterek a Masterpact MTZ megszakítóba szerelt Micrologic X védelmi kioldóegységben:

Mérési paraméterek a Micrologic X védelmi kioldóegységben
Mérési paraméterek a Micrologic X védelmi kioldóegységben

A kommunikációs architektúra itt is megegyezik a korábbiakkal. Alkalmazható IFM Modbus vagy IFE Ethernet TCP/IP kommunikációs átjáró a felügyeleti szoftverbe való adattovábbításhoz, vagy FDM128 színes helyi kijelzős, amely akár 8 megszakító vagy Smart eszköz megjelenítését is el tudja látni.

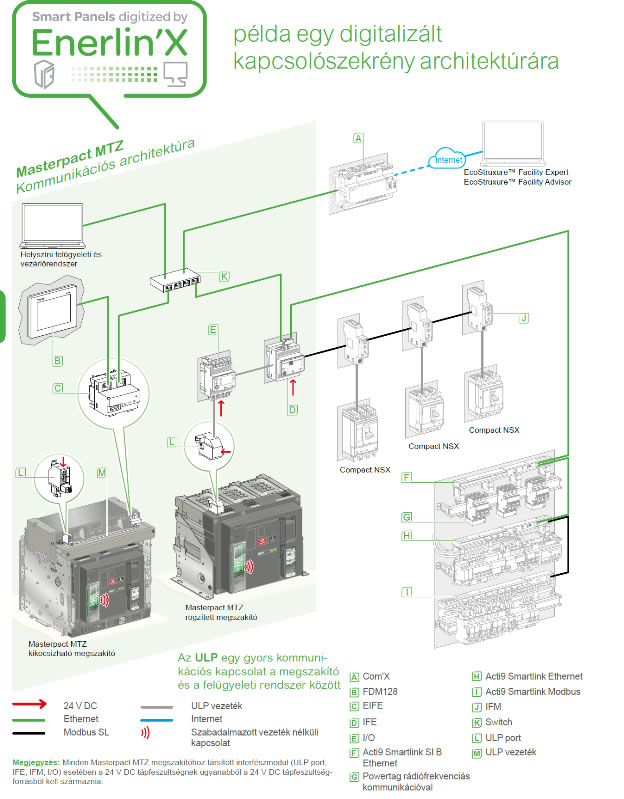

Teljes Smart Panel kommunikációs architektúra Masterpact MTZ megszakítókkal
Teljes Smart Panel kommunikációs architektúra Masterpact MTZ megszakítókkal
Teljes Smart Panel kommunikációs architektúra Masterpact MTZ megszakítókkal

Egy komplett kommunikációs architektúra, amely természetesen akár mérőkészülékeket is tartalmazhat, így épül fel:

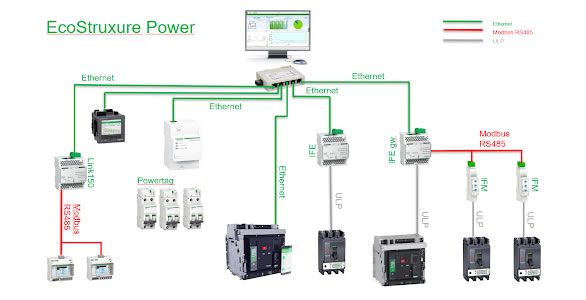

Schneider Electric kommunikációs architektúra megszakítókkal és mérőkészülékekkel
Schneider Electric kommunikációs architektúra megszakítókkal és mérőkészülékekkel
Schneider Electric kommunikációs architektúra megszakítókkal és mérőkészülékekkel

Fontos megjegyezni, hogy készülékek fogyasztásának megfelelő teljesítményű 24VDC tápegység szükséges a kommunikációs hálózat működtetésére, ezt is konfigurálni kell és be kell építeni a szekrénybe.

A védelmek és kioldóegységek bemutató anyaga itt tölthető le.

A kommunikációs architektúrát és Smart Panel technológiát bemutató katalógus a hír elején található, és onnan letölthető.

A részletek és megoldások bemutatása további cikkekben folytatódik.
