A felcsúti Pancho Aréna építésekor a zsalutechnológiai hátteret a MEVA biztosította

Monolit látványbeton falak, vízszintes és ferde födémek kivitelezése, fa tetőszerkezet építés közbeni alátámasztása

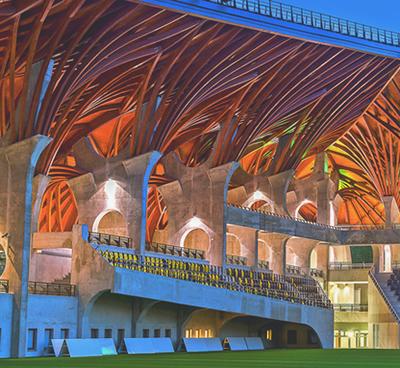

Dinamikus, rafinált, izgalmas. Amit a nézők a futballtól elvárnak, azt valósította meg az építész az FC Felcsút pályáján: hullámzó tető, izgalmas formák, összetett pillérek. A MEVA szortimentjének jelentős része dolgozott a létrehozásán.
Összesen 28.000 m² fal (20-60 cm-es vastagságban) lett bezsaluzva. A két földalatti szint 3,70 m magas falainak zsaluzásához magasított StarTec és Mammut falzsalut használtak az STB 450-es egyoldali bakokkal megtámasztva. A StarTec falzsaluval 20-30 méteres falszakaszokat betonoztak egy öntéssel.

Korai kizsaluzás három nap után a MevaDec ejtőfejes födémzsaluval
Az alsó szinteken összesen 17.000 m² födémet állítottak elő 1.200 m² MevaDec készlettel. A betonozás 600 m²-es ütemekben történt három napos kizsaluzási idővel.

Flexibilisen a MevaFlex-szel
A földszint ferde födéméhez - mely egyben a lelátó is - a megszokott MevaFlex fatartós födémzsalut alkalmazták saját zsaluhéj felhasználásával.

WTS20 fatartós falzsalu: látványbeton
A földszint látványbeton minőségben készített falaihoz is saját zsaluhéjat választottak, mely a MEVA WTS20 fatartós falzsaluzatára lett rögzítve és az építész által előírt látványbeton felületet hozta létre.

Magasan, gyorsan, biztonságosan a CaroFalt pillérzsaluval
A 60x60 cm-es keresztmetszetű pillérek a CaroFalt pillérzsaluval készültek, azonban a tetőszerkezetet tartó összetett alakú pillérek kivitelezéséhez egy acélgyártó által elkészített egyedi zsaluzatot alkalmaztak.

24 méter magas állványzat MEP HD elemekből

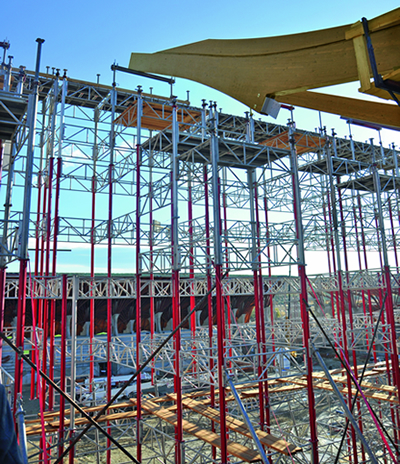

A tribün fa tetőszerkezete az építés során végig statikailag méretezett alátámasztást kapott. A megoldást az MEP állványtornyok jelentették, melyek az alkalmazott merevítő kereteknek köszönhetően a nagy magasságok és a nagy terhek mellett is stabilak maradnak. Az alátámasztásokat - a keleti homlokzaton 20 m, a nyugati homlokzaton 24 m magasak - a vízszintes irányú terhelések miatt, melyet a szélterhelés és a nagy terheket jelentő ragasztott fatartók okoztak - R630-as oldaltámaszokkal és feszített acél hevederekkel a kész vasbeton szerkezethez rögzítették.

Konzolos állványtornyok
Szokatlan megoldást követelt a nyugati lelátóoldal szerelése. Ezen a részen a játéktér időközben megkezdett füvesítése miatt a MEP állványtornyokat nem lehetett a pályára állítani, kizárólag a tribünön lehetett felépíteni. Így azonban nem volt elég a mélység a játéktér fölé benyúló fatartók alátámasztásához. Megoldásként a tribünre felállított állványtornyokra a pálya fölé benyúló 2,2 m mély konzolos tornyokat rögzítettek. A teher elvezetése a konzolos állványrészekről támaszcsatlakozókkal és oldaltámaszokkal történt.

A meggyőző komfort bérlet
A kivitelezést végző cég bérelte a teljes projektre a Meva zsaluzatot. A hosszú, két éves bérleti időszakra való tekintettel a kivitelező a költségek tekintetében is a szerződés megkötésekor biztosra ment és a Komfort Bérlet szolgáltatást választotta. A döntés a bérlet végén jelentős munkát és további költségeket takarított meg, mindenek előtt bérleti időt (csökkentve a bérleti költségeket) és tárolási helyet a kivitelezés helyszínén azáltal, hogy nem volt szükség a zsaluelemek helyszíni (egyébként sem szakszerű) tisztítására.

"A héjat megvesszük!"
A műanyag zsaluhéj számtalan előnyét a hosszú építés során megismerve a kivitelező a további látványbeton mellvédek építéséhez szükséges héjmennyiséget megvásárolta.

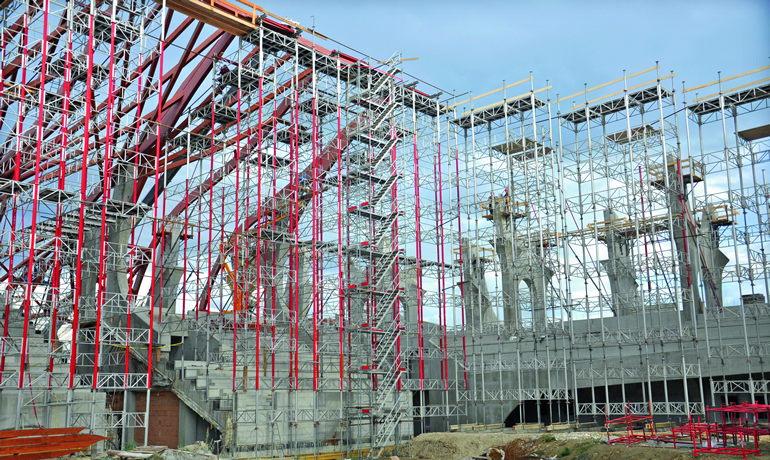

A tribün fa tetőszerkezete állandó alátámasztás mellett készült: MEP állványtornyokkal, melyek a merevítő kereteknek köszönhetően a nagy magasságok és a nagy terhek mellett is stabilak maradnak.
Az építés idejére a tetőszerkezet alátámasztásához a mértékadónak számító nyugati oldalon 11.000 lm³ MEP állvány került beépítésre. Az állványzaton 500 m² közlekedő felületet kellett kialakítani a ragasztott főtartók megközelíthetősége érdekében. Az állványzat teljes mennyisége 15 kamionnal lett kiszállítva az építési helyszínre.
Adatok és tények:
  • Projekt: Pancho Aréna, Felcsút
  • Kivitelező: System Nóvum Innovatív Kft.
  • Beruházó: A Felcsúti Utánpótlás Nevelésért Alapítvány
Alkalmazott MEVA rendszerek:
  • AluStar falzsalu
  • StarTec falzsalu
  • Mammut falzsalu
  • CaroFalt pillérzsalu
  • MevaDec födémzsalu
  • MevaFlex födémzsalu
  • STB 450 egyoldali bak
  • MEP állványtornyok
  • Lépcsőállvány
Zsalutechnológiai háttér:
  • MEVA Zsaluendszerek Zrt.
