Metál-Sheet szendvicspanelek csarnoképítéshez

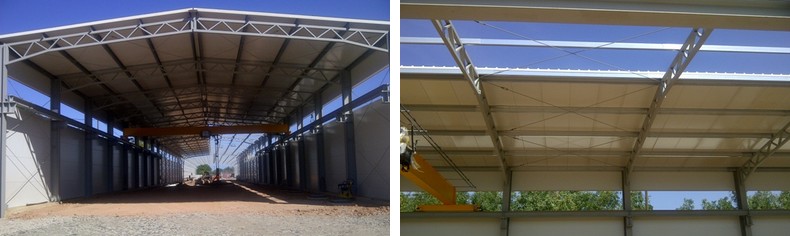

Napjainkban egyre több mezőgazdasági és ipari építmény készül könnyűszerkezetes acélvázzal illetve szigetelt tető héjazattal és fallal. A könnyűszerkezetes építmény előnye, hogy kivitelezése gyors és egyszerű, viszonylag nagy belmagasságú és nagy fesztávú épület emelhető épületen belüli tartószerkezet (pl.: oszlopok, támaszfalak) nélkül. A szendvicspanel fal felrakható vízszintesen, közvetlenül a tartóoszlopokra, vagy állítva, ebben az esetben a tartóoszlopokra vízszintesen szelemeneket kell elhelyezni, amire lehet a paneleket rögzíteni.

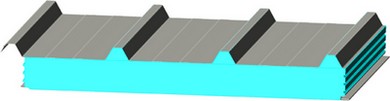

Szendvicspanel tetőre
A szendvicspanel két lemezfegyverzetből és a közötte található szigetelésből álló kompozit építőelem, amely vastagságától, szigetelő anyagától függően különböző hőszigetelési és éghetőségi értékkel bír. A kivitelezendő építmény funkciója és tűzzel szemben támasztott követelménye alapján a tervező négy típusú szendvicspanelből választhat: EPS, PUR, PIR és MW (ásványgyapot) töltetű szendvicspanel. A szendvicspanel kompozit jellege miatt erősebb a lemez héjazatnál, így hosszabb alátámasztási közön ön- és teherhordó. A méretre vágás lehetőségével a csarnok tetején akár 12-13 méter hosszú tetőpanel is szerelhető.

Tűzvédelmi osztályozás
A szendvicspanel tűzvédelmi osztályozba soroását az MSZ EN 13501-1 szabvány alapján állapítják meg. A szendvicspanelek a szabványban leírtak alapján a következő osztályok egyikébe sorolandók:

Nem éghető  A1 -  A2-s1,d0  A2-s2,d0  A2-s3,d0  A2-s1,d1  A2-s2,d1  A2-s3,d1  A2-s1,d2  A2-s2,d2  A2-s3,d2 MW100 tetőpanel  B2-s1,d0  B2-s2,d0  B2-s3,d0  B2-s1,d1  B2-s2,d1  B2-s3,d1  B2-s1,d2  B2-s2,d2  B2-s3,d2 EPS100 tetőpanel PUR100 tetőpanel PIR100 tetőpanel  C2-s1,d0  C2-s2,d0  C2-s3,d0  C2-s1,d1  C2-s2,d1  C2-s3,d1  C2-s1,d2  C2-s2,d2  C2-s3,d2 -  D2-s1,d0  D2-s2,d0  D2-s3,d0  D2-s1,d1  D2-s2,d1  D2-s3,d1  D2-s1,d2  D2-s2,d2  D2-s3,d2 -  E  E-d2 -  F - A tűzvédelmi osztályozás kiegészítő adatai a füstképződésről és az égve csöpögésről ad információt. Az indexszámok növekedése a tűzzel szembeni rosszabb viselkedést jelöli.  Füst képződés  s1; s2; s3  Égve csöpögés  d0; d1; d2 Tűzállósági határérték A szendvicspanellel fedett tetőnek is a tűz és a hő áttörését a lehető legtovább kell megakadályoznia.Ezt az időtartamot nevezik tűzállósági határértéknek, aminek a vizsgálatáról az MSZEN 1365-2 szabvány rendelkezik. A tűzállósági tulajdonságot a szendvicspanel tető esetén három aspektusból mérik: teherhordó képesség, integritási képesség és hőszigetelő képesség. A tűzzel szembeni teljesítést a képességek mellett az időtartamot is mérik, hogy meddig képes megfelelni a követelménynek: 15, 30, 45, 60, 90, 120, 180, 240 és 360 perc. A tető panelek határértéke így lehet pl.:  REI 30  30 percig teljesül a teherhordó képesség, integritás és a hőszigetelés  RE 30  30 percig teljesül a teherhordó képesség és integritás  R30  30 percig teljesül a teherhordó képesség  30 percig teljesül a teherhordó képesség, integritás és a hőszigetelés  30 percig teljesül a teherhordó képesség és integritás  30 percig teljesül a teherhordó képesség Hőszigetelési képesség A szendvicspanelek a többi falazó és tetőburkoló termékekhez hasonlóan rendelkeznek hővezetési illetve hőszigetelési jellemzővel. A jelenlegi szakirodalom és szakmai közösség az U értéket használja a különböző anyagok hőszigetelő képességének összehasonlításához. Az U érték jelentése, hogy 1 m² felületen az adott vastagságú építő elem, mennyi Watt energiát enged át, miközben a fal két felszíne közötti hőmérséklet különbözet 1 K (1K különbözet = 1°C különbözet). A jelenleg épített családi házak esetében az átlagos hővezetési tényező 0,45 W/m²K. A szendvicspanelek hőszigetelő képessége nagyon nagy skálán mozog, függően a vastagságtól és a szigetelő magtól. Galéria  Szigetelő mag (100 mm vastagság)  U érték (W/m²K)  PUR 100 mm tető  ~ 0,20  PIR 100 mm tető  ~ 0,20  EPS 100 mm tető  ~ 0,40  MW (ásványgyapot) 100 mm tető  ~ 0,40 A szendvicspanelekről bővebben olvashat, ha a hír alatti termékképre kattint, amennyiben árajánlatot, bővebb információt vagy katalógust szeretne kérni a Metál-Sheet Kft. munkatársától, használja a megfelelő gombot Ajánlatkérés Kapcsolattartók Kategóriák Szendvicspanelek, hőszigetelt homlokzati panelek Szendvicspanelek, hőszigetelt homlokzati panelek Tetők, homlokzatok Tetők, homlokzatok Épületszerkezetek Épületszerkezetek Iratkozzon fel a Proidea hírlevélre! új termékek az építési piacon aktuális gyártói akciók, kedvezmények szakmai kiállítások, konferenciák, képzések Feliratkozás E-mail cím megadása kötelező! Elmúltam 16 éves, és hozzájárulok az e-mail címem kezeléséhez. Kor és hozzájárulás kötelező! Adatkezelési tájékoztató Ajánlatkérés Kapcsolattartók Épületszerkezetek Nyílászáró, szigetelés, burkolat, ... Teherhordó szerkezetek, falazatok Szerelt válaszfalak, álmennyezetek, álpadlók Hőszigetelések, hangszigetelések Vízszigetelések Tetők, homlokzatok Nyílászárók, felülvilágítók, vasalatok Üvegek, fényáteresztő műanyagok, árnyékolók Betonok, habarcsok, vakolatok, kiegyenlítők Burkolatok, padlók, térburkolatok Rögzítéstechnika Ragasztók, fugázóanyagok Festékek, bevonatok Ipari kapuk, garázskapuk, kapuk, kerítések Felvonók, mozgólépcsők Zsaluk, állványok Mélyépítés Készépületek, konténerek Építőlapok, félkész termékek, alapanyagok Épületgépészet Kazán, klíma, légkezelő, szaniter, ... Csőrendszerek, idomok, folyókák Fűtéstechnika, vízellátás, vízkezelés Épületgépészeti automatika Hőtermelők, hőleadók, hőcserélők, kémények Csaptelepek, szaniterek, higiéniai rendszerek Szivattyúk, keverők Légtechnika Klíma- és hűtéstechnika Tűzoltó rendszerek, passzív tűzvédelmi termékek Uszodatechnika és wellness Épületvillamosság Elosztó, lámpa, tűzjelző, kamera, ... Adatátviteli hálózatok, telekommunikáció Szerelvények, kábelezés Kisfeszültségű villamosenergia-elosztás Világítástechnika Épületautomatizálás, biztonságtechnika Tűzjelző, füstjelző, gázjelző rendszerek Audio- és vizuáltechnika Áramforrások, áramfejlesztők Középfeszültségű és nagyfeszültségű villamosenergia-elosztás Berendezések Utcabútor, targonca, irodabútor, ... Bútorok Raktártechnika Kereskedelmi berendezések Konyhai berendezések Nagykonyhai berendezések Mosodai berendezések Biztonsági berendezések Információs rendszerek Utcabútorok, kültéri berendezések Sportlétesítmények, játszóterek berendezései Egészségügyi és laboratóriumi berendezések Töltőállomások, járműmosók, szervizek berendezései Eszközök CAD szoftver, hőkamera, vésőgép, ... Szoftverek, plotterek Kiadványok, információs szolgáltatások Kéziszerszámok, mérőműszerek, nyomtatók, munkavédelem Építőipari gépek, eszközök Takarítógépek, takarítóeszközök, tisztítószerek
