Megoldások Gripple menetes függesztővel
2011. november 03.

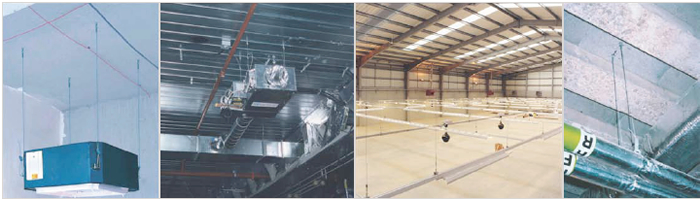

Rekordidő alatt rögzíthető előre kialakított fém-, vagy beton födémen
A külső menetes végződésnek köszönhetően Ön rekordidő alatt rögzíthet előre kialakított fém - , vagy beton födémen.

Előnyei:
  • 90 % -al csökken a függesztésre fordított idő
  • Könnyen kezelhető, nincs szükség szerszámokra
  • Ideális Beton és Fém födémhez

Termék információk:
  • Beüthető beton dűbellel együtt szállítják (kérésre sínrögzítővel)
  • A Gripple EF a hozzá tartozó speciális dűbellel kifejezetten az előgyártott betonlapokhoz lett kifejlesztve

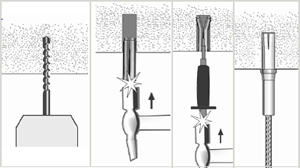

Rögzítés:

1. Fúrjon egy lyukat a födémbe. (Figyelem: ügyeljen a furat tisztaságára).

2. Üsse be a dűbelt a furatba.

3. Egy kalapáccsal üsse be a beütő szerszámot, hogy a dűbel szétnyíljon.

4. Csavarja be a menetes véget.

Tippek:
A fej úgy lett kialakítva hogy kézzel könnyedén becsavarható legyen.
Nem fontos, hogy a fejet szorosan felvezessük a dűbelben.

Alkalmazható:



Üreges födém
M8-as Fischer dűbellel

Betonfödém
Dűbellel együtt

Fémkengyel
M6-os menetes végződéssel és anyával

Alapanyag és minőség:

Valamennyi Gripple menetes függesztő lágy acélból készül, cink bevonattal, így maximális korróziómentes tulajdonsággal bír. A rozsdamentes acél változat csak M6-os és M8-as méretben áll rendelkezésre. A gyártás során a menetes fejet a kábel egyik végére erősen rápréselik, míg a szabadon maradó kábelvéget a kisodródás ellen hőkezelik. Ez lehetővé teszi hogy a kábelt a záróelemen könnyedén átvezethesse és csökkenti az installáció sérülésének kockázatát.

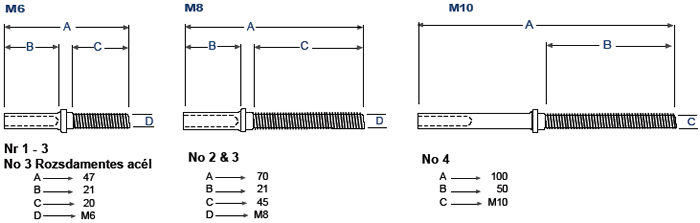

 Méret Maximális teherbírás  M6 x 20 mm  M8 x 45 mm  M10 x 27 mm Inox
 (M6 vagy M8)
Nr.1 0 – 10 kg ✔



Nr.2 10 – 45 kg ✔ ✔

✔
Nr.3 45 – 90 kg ✔ ✔

✔
Nr.4 90 – 225 kg ✔ ✔ ✔



  M6 M8 M10
Maximális teherbírás 330 kg 330 kg 510 kg
Fúrófej átmérő 8 mm 10 mm 12 mm
Dűbel mélység 25 mm 30 mm 40 mm
Rögzítési mélység 8/11 mm 10/13 mm 12/16 mm
Nyomaték 4 Nm 8 Nm 15 Nm
Furat átmérő 7 mm 9 mm 12 mm
Minimális anyagvastagság 100 mm 100 mm 100 mm
