Az új Noisy-Champs vasútállomás éke a 25 méter magasra futó spirális kupola

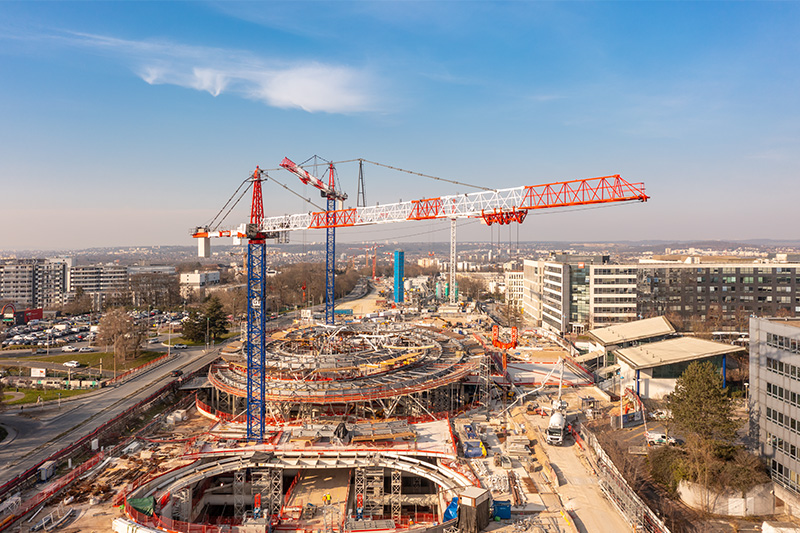

Két Liebherr 1000 EC-H 40 Litronic toronydaru jelentős szerepet játszott mind a kupola, mind az épület felépítésében. Az új állomás, amely a nagy francia Grand Paris Express projekt része, a metróvonalak csomópontja lesz Párizs délkeleti részén. A Párizs központja és a környező települések közötti infrastruktúra javítására szolgáló projektek 13 helyszínén dolgoznak Liebherr gépek.
A legnehezebb elem 35 tonnát nyomott, a legkönnyebb 15 tonnát – ez egyáltalán nem probléma a Liebherr 1000 EC-H 40-es esetében. A két úgynevezett csúcsos daru mind az állomásépület szerkezeti munkáira, mind a tetővel kapcsolatos építési feladatokra is jó megoldást kínált. A daruk hatalmas emelőképessége, valamint a megbízható ügyfélszolgálat és a gyors pótalkatrészek elérhetősége meggyőzte a projekt vezetőit, hogy a Grand Paris építkezésen is a Liebherr toronydarukra támaszkodjanak.
A kupola fából, acélból és üvegből készült
A Noisy-Champs állomás építkezése egy előteret, magát az állomásépületet és egy 250 méteres földalatti szakaszt foglal magában, ahol a vonatok parkolására és kanyarodására szolgáló vágányok vannak.
A 150 méter hosszú állomásépület háromszintes lesz, amikor a héjazat 2023-ban elkészül. A 25 méter magas, fából, acélból és üvegből készült, tizenkét acéloszloppal alátámasztott kupola képezi majd az épület fókuszpontját. A kupola tartószerkezete összesen 450 tonnát nyom majd, míg maga a kupola fémváza 1,5 tonnás lesz. Ennek megfelelően a daruk mozgatandó részei masszívak és nehezek voltak. Az előregyártott tartók és árbócok egyenként 20 tonnát, a zsaluzat körülbelül 30 tonnát nyomott. A fém tetőtámaszok emelésében és elhelyezésében 35 tonnás elemeket gyártottak, a fém és fa kupolaváz szakaszok súlya elérte a 25 tonnát. A járdarendszer 24 fémmodulból áll, amelyeket előre összeszereltek a földön, majd daruval emeltek a helyükre.
Akár 40 tonna felemelése is lehetséges
Az 1000 EC-H 40 daru akár 40 tonna emelésére is képes. A maximális sugárban akár 11,5 tonnát képes mozgatni. A két 1000 EC-H 40 Litronic úgynevezett csúcsos daru 49,43 méteres, illetve 35,19 méteres horogmagasságot ért el. Mindkét gépen ugyanazt a 65 méteres gémhosszt alkalmazták. Az ilyen típusú daruk maximális horogmagassága 88,4 méter, a maximális kinyúlás 80 méter lehet.
Mindkét daru fel van szerelve LiUP berendezéssel, ez lift a darukezelőknek, amely két ember szállítására képes. A felvonó alternatívát kínál a darukezelők és a szerviztechnikusok számára a létra mászása helyett. A csúcson az ergonomikus kialakítású LiCAB kabin elősegíti a fáradtságmentes munkavégzést. A daruk "Micromove" finompozicionáló rendszerrel és "Load-Plus" rendszerrel is rendelkeznek, amely akár 20%-os terhelésnövekedést tesz lehetővé. A házon belül gyártott, nagy teljesítményű, gyors és kevés karbantartást igénylő motorok és hajtóművek lenyűgöző kezelhetőséget biztosítanak. A daru helyszínre juttatása költséghatékony és nem igényel különleges szállítást.
Az épület kialakítása a két város földrajzi határát szimbolizálja
A Noisy-Champs név az állomás helyéből származik. Nevét Noisy-le-Grand és Champs-sur-Marne városáról kapta, az első Párizstól keletre, a második délkeletre helyezkedik el. A két város találkozása az állomás építészetében is tükröződik a kupola két egymásba fonódó spirálja révén. A spirálok földrajzi határuk felett találkoznak.
A Noisy-Champs egyike a Grand Paris Express projekt 68 új állomásának. 200 kilométeren összesen hat új metróvonal épül. A Noisy-Champs a Grand Paris Express 15-ös déli és 16-os vonalának csomópontja lesz, a meglévő "RER A" gyorsvasútvonal felett és alatt, a két város kereszteződésénél. A tervek szerint 2025 végén nyílik meg. A két daru 2019-ben kezdte meg a munkát a helyszínen és 2023 tavaszán sikeresen szétszerelték.
A Liebherr toronydaruk részlegéről
Több mint hét évtizedes tapasztalata tette a Liebherr-t az emelési technológia elismert specialistájává minden típusú építkezésen. A Liebherr toronydaruk választéka a világszerte használt kiváló minőségű toronydaruk széles választékát öleli fel. Ide tartoznak a gyorsan felszerelhető, felül forgó, lengőgerendás és speciális célú daruk, valamint a mobil építődaruk. Ezeken a termékeken kívül a Liebherr szolgáltatások széles skáláját is kínálja, amelyek kiegészítik a vállalat portfólióját: Tower Crane Solutions, Tower Crane Center és Tower Crane Customer Service.
