Panasonic víz hőcserélő PACi modellekhez

Letöltések

részletes termékismertető

pdf 600.1 kB angol

Víz hőcserélő PACi modellekhez
(General Catalogue 2023/2024, 210-213. oldal)

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

	PAW-200W5APAC-1	PAW-250W5APAC-1
energiaosztály	energiaosztály A+++ (+35&x176;C); A+ (+55°C)	energiaosztály A+++ (+35&x176;C); A+ (+55°C)
fűtőteljesítmény [kW]	fűtőteljesítmény [kW] 26,5	fűtőteljesítmény [kW] 31,6
hatékonyság - COP érték	hatékonyság - COP érték 3,34	hatékonyság - COP érték 3,31
hatékonyság - EER érték	hatékonyság - EER érték 3,03	hatékonyság - EER érték 2,89
hűtőteljesítmény [kW]	hűtőteljesítmény [kW] 20,0	hűtőteljesítmény [kW] 26,0
méret - magasság (h) [mm]	méret - magasság (h) [mm] 550 (beltéri); 1500 (kültéri)	méret - magasság (h) [mm] 550 (beltéri); 1500 (kültéri)
méret - mélység (d) [mm]	méret - mélység (d) [mm] 205 (beltéri); 370 (kültéri)	méret - mélység (d) [mm] 205 (beltéri); 370 (kültéri)
méret - szélesség (w) [mm]	méret - szélesség (w) [mm] 455 (beltéri); 980 (kültéri)	méret - szélesség (w) [mm] 455 (beltéri); 980 (kültéri)
split klíma - kültéri egység	split klíma - kültéri egység U-200PZH2E8	split klíma - kültéri egység U-250PZH2E8
üzemi hőmérséklet - kültér [°C]	üzemi hőmérséklet - kültér [°C] -15…+46 (hűtés); -20…+24 (fűtés)	üzemi hőmérséklet - kültér [°C] -15…+46 (hűtés); -20…+24 (fűtés)

Áttekintés

A PACi víz hőcserélő ideális megoldás kis üzletekbe és irodákba. Ez az első PACi, amely egy víz hőcserélő rendszerhez csatlakozik. A beruházási költségek rövid idő alatt megtérülnek.

Professzionális megoldás
A víz hőcserélő kompatibilis az R32 PACi modellel. Sok légkondicionáló-gyártó kínál R32-es rendszereket, és ez a hűtőközeg egyre inkább szabványossá válik a split típusú légkondicionáló rendszerekben, mert az R410A-val összehasonlítva az R32 globális felmelegedési potenciálja sokkal alacsonyabb, valamint nagyobb hatékonyságot is biztosít.

Galéria

Panasonic víz hőcserélő PACi modellekhez

PACi víz hőcserélő

Galéria

Panasonic víz hőcserélő PACi modellekhez

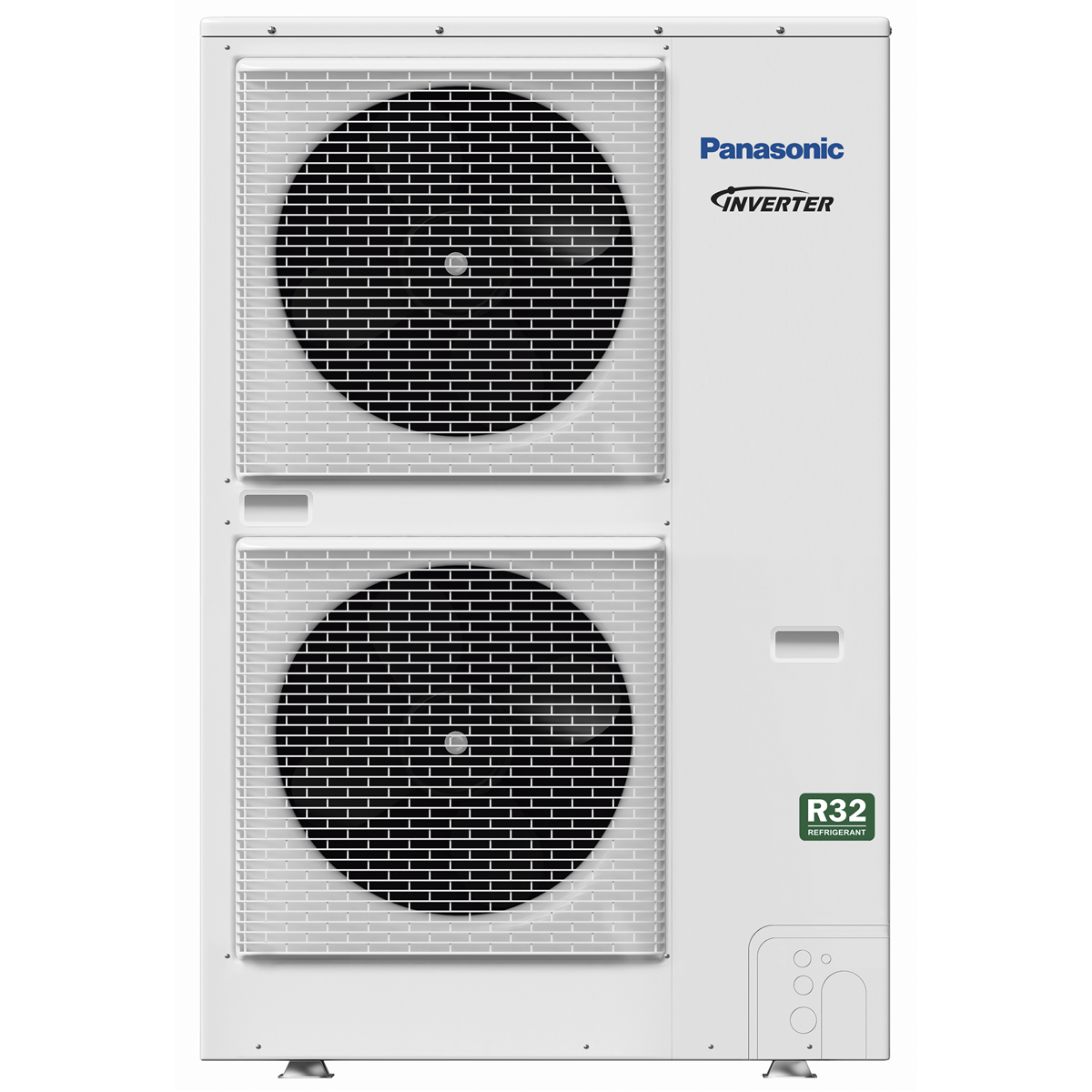

PACi kültéri egység

Kilépő vízhőmérséklet
Hűtés: 5-15 °C
Fűtés: 35-50 °C

Kiemelkedően hatékony víz hőcserélő PACi sorozatú modellekhez

Galéria

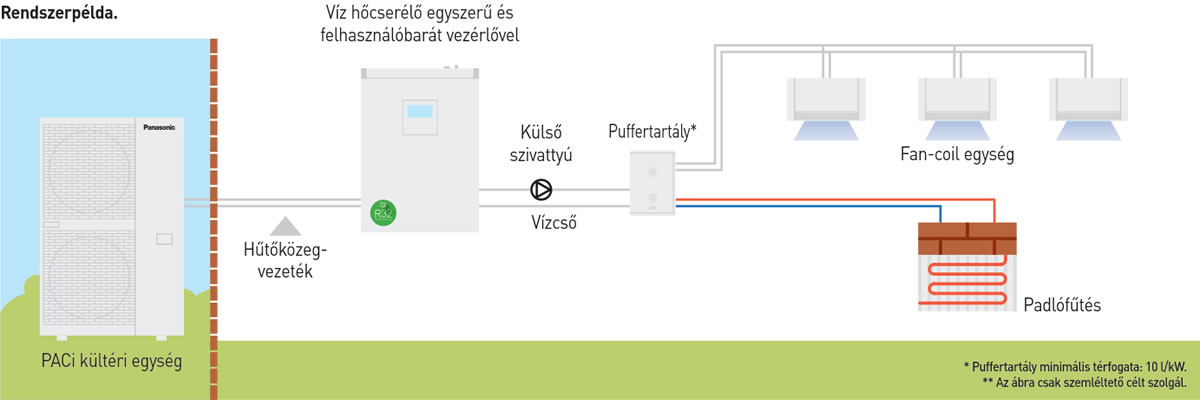

Panasonic víz hőcserélő PACi modellekhez - rendszerpélda

1 - Költséghatékony megoldás

A +++ energiahatékonysági osztály (A+++ és D közötti besorolás)
Költséghatékony víz projektek a PACi-val elérhető alacsonyabb költségnek köszönhetően (a VRF-fel összehasonlítva)

2 - Helytakarékosság és rugalmas elhelyezés

2 -féle telepítési lehetőség (fali/álló)
Kompakt, könnyű egység: mindössze 27 kg

3 - Egyszerű beszerelés, karbantartás

G yors szerelési folyamat
Az áramláskapcsoló az alapcsomag része
Közvetlenül hozzáférhető elektromos doboz

Helytakarékosság és rugalmas elhelyezés

Kompakt és könnyű egység

Mindössze 205 mm-es mélységének köszönhetően szűk helyre is befér.
Könnyű kialakításának köszönhetően (csak 27 kg) egyszerűen beigazítható és elhelyezhető.
A teljes hűtőközeg-csővezeték maximális hosszúsága: 90 m*

* 90 m PAW-200W5APAC esetén

Galéria

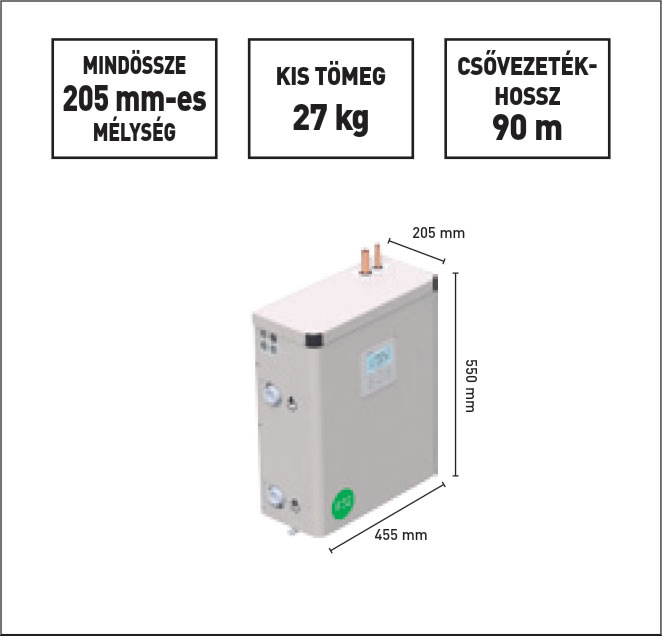

Panasonic víz hőcserélő PACi modellekhez - kompakt és könnyű egység

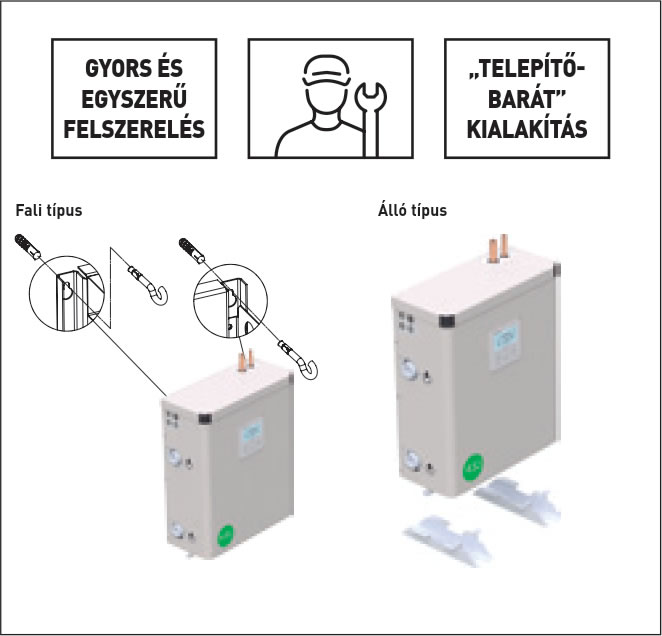

2-féle telepítési lehetőség

Fali és álló beszerelési lehetőséggel. A fali felszereléssel helyet takaríthat meg.
Könnyű és kompakt kialakításának köszönhetően gyors felszerelés
Rögzítőfuratok elkészítése > 2 csavar rögzítése > Az egység felakasztása > Kész

Galéria

Panasonic víz hőcserélő PACi modellekhez - 2-féle telepítési lehetőség

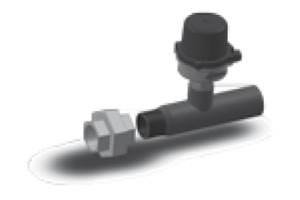

Gyors beszerelés előszerelt áramláskapcsolóval

A könnyebb beszerelés érdekében az áramláskapcsolók előre össze vannak szerelve a csőszerelvényekkel.

Galéria

Gyors beszerelés előszerelt áramláskapcsolóval

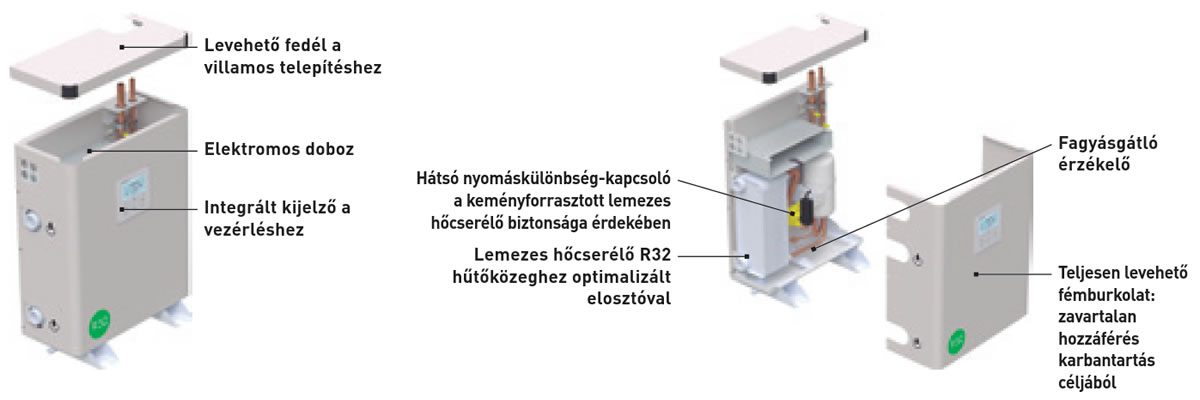

Egyszerű karbantartás két hozzáférési pontból

Galéria

Panasonic víz hőcserélő PACi modellekhez - egyszerű karbantartás két hozzáférési pontból

Alkalmazási példa

Az R32 hűtőközeggel kapcsolatos előírások teljesítése a környezet védelme és a vállalati politika betartása érdekében
Vizes megoldás a meglévő kazánrendszer kiváltására
Hidraulikus rendszer a HFC hűtőközeg használatának

Galéria

Panasonic víz hőcserélő PACi modellekhez panasonic - alkalmazási példa (étteremlánc)

Étteremlánc

Galéria

Panasonic víz hőcserélő PACi modellekhez - alkalmazási példa (kis iroda)

Kis iroda
