ELCO THISION® L PLUS fali kondenzációs gázkazánok

Letöltések

részletes termékismertető

pdf 1007.2 kB

ELCO THISION® L PLUS fali kondenzációs gázkazánok

szerelési útmutató

pdf 27.4 MB angol

ELCO THISION® L PLUS fali kondenzációs gázkazánok

tervezési segédlet

pdf 5.3 MB

ELCO THISION® L PLUS fali kondenzációs gázkazánok

tervezési segédlet

zip 24.4 MB angol

ELCO THISION® L PLUS fali kondenzációs gázkazánok - hidraulikai kapcsolási sémák

CAD fájl

zip 65.2 MB

ELCO THISION® L PLUS fali kondenzációs gázkazánok - 2D

CAD fájl

zip 54.7 MB

ELCO THISION® L PLUS fali kondenzációs gázkazánok - 3D

BIM fájl

zip 32.7 MB

ELCO THISION® L PLUS fali kondenzációs gázkazánok

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

	THISION® L PLUS 60	THISION® L PLUS 70	THISION® L PLUS 100	THISION® L PLUS 120	THISION® L PLUS 140	THISION® L PLUS 170	THISION® L PLUS 200
bemeneti névleges feszültség [V]	bemeneti névleges feszültség [V] 230	bemeneti névleges feszültség [V] 230	bemeneti névleges feszültség [V] 230	bemeneti névleges feszültség [V] 230	bemeneti névleges feszültség [V] 230	bemeneti névleges feszültség [V] 230	bemeneti névleges feszültség [V] 230
hangteljesítmény-szint (L_wA) [dB(A)]	hangteljesítmény-szint (L_wA) [dB(A)] 50,5	hangteljesítmény-szint (L_wA) [dB(A)] 54	hangteljesítmény-szint (L_wA) [dB(A)] 49,3	hangteljesítmény-szint (L_wA) [dB(A)] 56,3	hangteljesítmény-szint (L_wA) [dB(A)] 59,3	hangteljesítmény-szint (L_wA) [dB(A)] 56	hangteljesítmény-szint (L_wA) [dB(A)] 52,4
hatásfok min. teljesítményen [%]	hatásfok min. teljesítményen [%] 108,5 (40/30 °C)	hatásfok min. teljesítményen [%] 108,35 (40/30 °C)	hatásfok min. teljesítményen [%] 107,6 (40/30 °C)	hatásfok min. teljesítményen [%] 108,7 (40/30 °C)	hatásfok min. teljesítményen [%] 107,3 (40/30 °C)	hatásfok min. teljesítményen [%] 107,9 (40/30 °C)	hatásfok min. teljesítményen [%] 107,3 (40/30 °C)
hőteljesítmény 50°/30°C földgázra [kW]	hőteljesítmény 50°/30°C földgázra [kW] 62,5	hőteljesítmény 50°/30°C földgázra [kW] 71,9	hőteljesítmény 50°/30°C földgázra [kW] 98,8	hőteljesítmény 50°/30°C földgázra [kW] 121,9	hőteljesítmény 50°/30°C földgázra [kW] 142,1	hőteljesítmény 50°/30°C földgázra [kW] 170,4	hőteljesítmény 50°/30°C földgázra [kW] 196,9
hőteljesítmény 80°/60°C földgázra [kW]	hőteljesítmény 80°/60°C földgázra [kW] 56,9	hőteljesítmény 80°/60°C földgázra [kW] 65,4	hőteljesítmény 80°/60°C földgázra [kW] 90,2	hőteljesítmény 80°/60°C földgázra [kW] 110,8	hőteljesítmény 80°/60°C földgázra [kW] 130,5	hőteljesítmény 80°/60°C földgázra [kW] 155,5	hőteljesítmény 80°/60°C földgázra [kW] 180,3
méretek, A×B×C [mm]	méretek, A×B×C [mm] [széxmaxmé] 530x1050x595	méretek, A×B×C [mm] [széxmaxmé] 530x1050x595	méretek, A×B×C [mm] [széxmaxmé] 530x1050x675	méretek, A×B×C [mm] [széxmaxmé] 690x1050x595	méretek, A×B×C [mm] [széxmaxmé] 690x1050x595	méretek, A×B×C [mm] [széxmaxmé] 690x1050x675	méretek, A×B×C [mm] [széxmaxmé] 690x1050x675
NOx / CO károsanyag kibocsátás [mg/kWh]	NOx / CO károsanyag kibocsátás [mg/kWh] 21,7	NOx / CO károsanyag kibocsátás [mg/kWh] 22,4	NOx / CO károsanyag kibocsátás [mg/kWh] 22,7	NOx / CO károsanyag kibocsátás [mg/kWh] 22,7	NOx / CO károsanyag kibocsátás [mg/kWh] 23,7	NOx / CO károsanyag kibocsátás [mg/kWh] 22,6	NOx / CO károsanyag kibocsátás [mg/kWh] 23,6
tömeg (m) [kg]	tömeg (m) [kg] 73	tömeg (m) [kg] 73	tömeg (m) [kg] 80	tömeg (m) [kg] 127	tömeg (m) [kg] 127	tömeg (m) [kg] 132	tömeg (m) [kg] 140

Áttekintés

ELCO THISION^® L PLUS kondenzációs gázkazán 60 kW-tól 200 kW-ig

A THISION® L PLUS az egyik legerőteljesebb ipari méretű falikazán, ami képes elérni a 200 kW készülékteljesítményt (vagy akár a lenyűgöző 1,6 MW-ot kaszkád rendszerben). A saját előregyártott tartószerkezetén a kaszkádrendszer teljes magassága csupán 1,7 m, miközben neki a legkisebb a teljesítményre vetített helyigénye (összszélesség tekintetében). Maximum 8 kazánt lehet kaszkádba kötni, akár soros, akár iker rendszerben.

Galéria

ELCO THISION® L PLUS fali kondenzációs gázkazánok

Előnyök és tulajdonságok:

Beépített tartalék

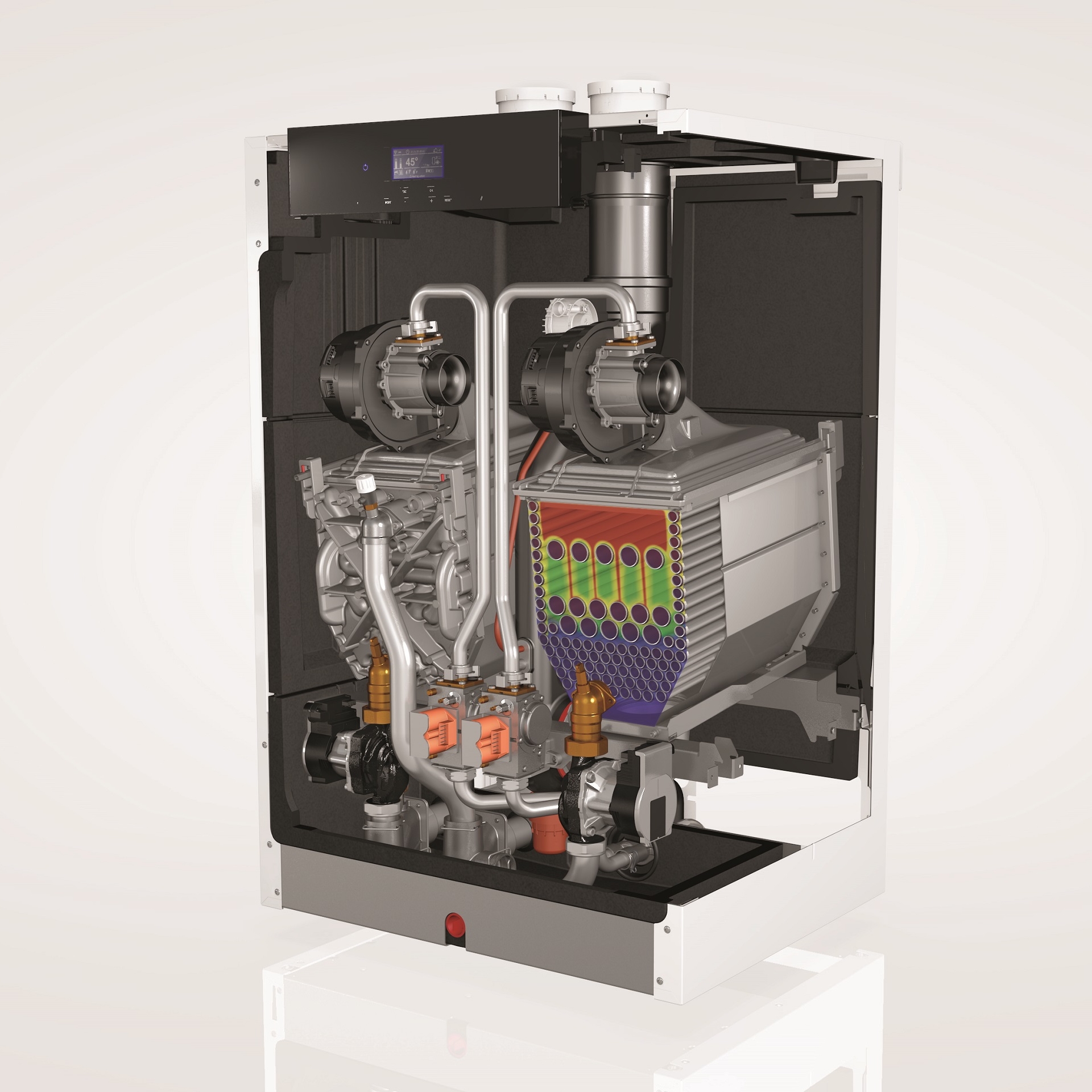

Az egyedi, megkettőzött tűzterű kivitelnek köszönhetően a THISION® L PLUS kazánok rendelkeznek saját beépített teljesítmény tartalékkal, belső kaszkádot képezve a kazánburkolat alatt. A két tűztér képes önállóan, egymástól függetlenül is működni, biztosítva, hogy a fűtési rendszer soha ne maradjon magas hatásfokú fűtés nélkül.
Szereld & Indítsd (Plug & Play)
Mivel az összes fontosabb alkotóelem be van építve a kazánba, a szereléshez szükséges idő, költség és hely, mind jelentősen lecsökken.
Robusztus és strapabíró nemesacél hőcserélő
A legkiválóbb minőségű alapanyagokat ötvözve a továbbfejlesztett hőcserélő konstrukcióval, amely a korábbi OSS hőcserélővel megélt 30 éves tapasztalaton alapszik, a THISION® L PLUS kimagasló hatásfokot biztosít a kazán teljes élettartamára, miközben minimálisra csökken a tervezett karbantartási ciklusok száma. A speciálisan kiválasztott, tükörcsiszolt csőkötegek biztosítják a közvetlen hőátadást, míg a lefelé zajló égéstermék- és kondenzátum-áramlás kiküszöböli a hőcserélő csöveire történő szennyeződés lerakodást.

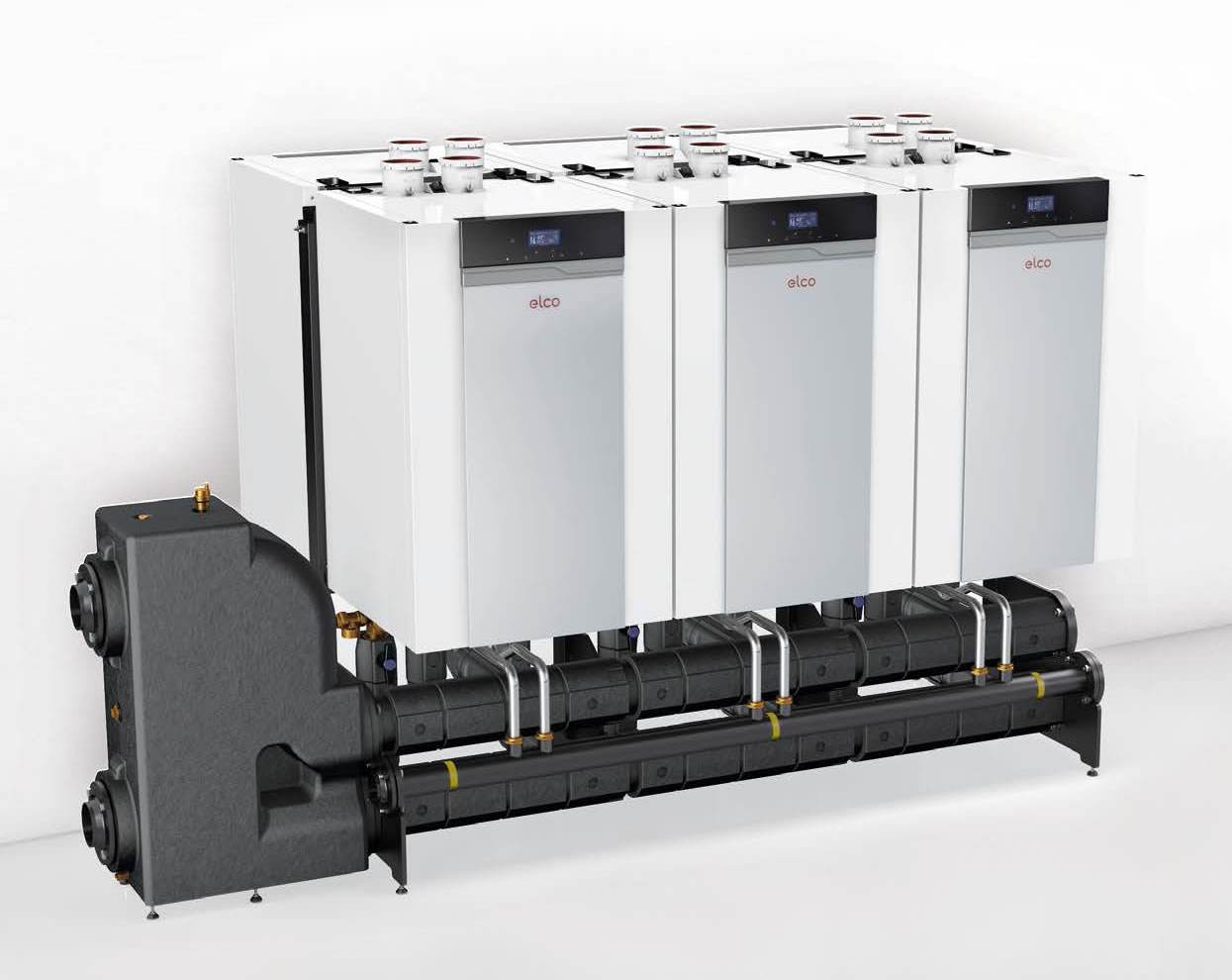

Kaszkád megoldások fali kazánokkal

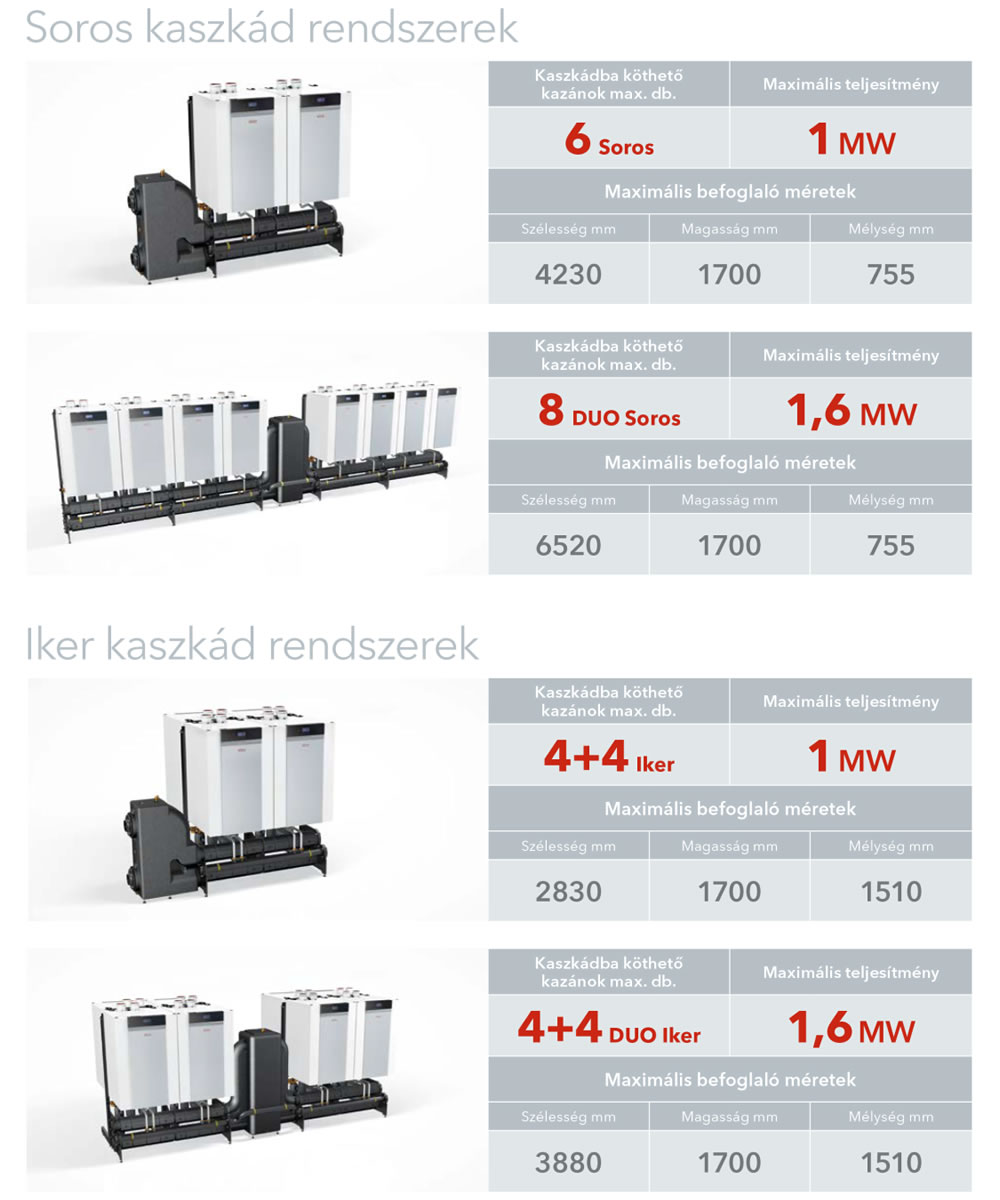

A THISION^® L PLUS nagyon változatos megoldásokat kínál, úgy soros mint iker-(egymásnak háttal)-kaszkád rendszerek terén, akár 8 kazán összekapcsolásáig, ezzel akár 1,6 MW összteljesítményt kínálva. A hidraulikai rendszer tartalmazza a primer rendszer összes szükséges alkotóelemét, amelyek speciálisan úgy lettek fejlesztve, hogy gyors, egyszerű és hatékony szerelést tegyenek lehetővé.

Galéria
ELCO THISION® L PLUS fali kondenzációs gázkazánok

ELCO THISION® L PLUS fali kondenzációs gázkazánok

Galéria

Termék weboldala

Kapcsolódó hírek

Referenciák

ELCO ipari gázkazánok a Waterfront City lakóparkban

Az épületek kisméretű kazánházaiba ELCO THISION® L ECO és PLUS falikazánok kerültek beépítésre

ELCO ipari gázkazánok a Waterfront City lakóparkban

Újra értelmezett ipari méretű berendezések

Termékalkalmazások

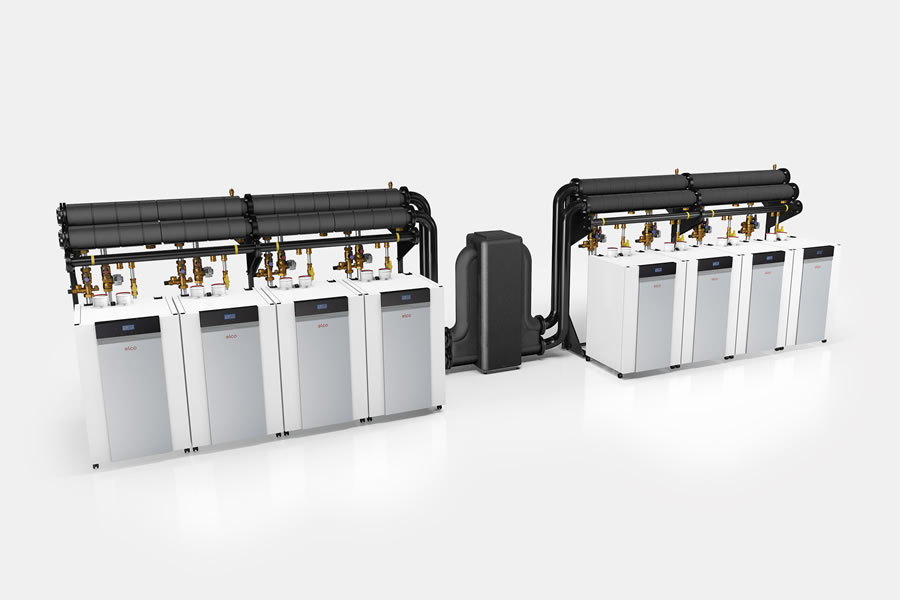

Ipari méretű és korszerű fűtéstechnikai igények ellátása az új ELCO kazánokkal

Az ELCO Heating Solutions magyar képviselete az idén mutatta be a forradalmian új, tovább bővített, magas hatásfokú ipari gázkazán kínálatát.

Ipari méretű és korszerű fűtéstechnikai igények ellátása az új ELCO kazánokkal

Az ELCO tovább bővítette a magas hatásfokú ipari gázkazán kínálatát

Termékújdonságok

Az ELCO tovább bővítette a magas hatásfokú ipari gázkazán kínálatát

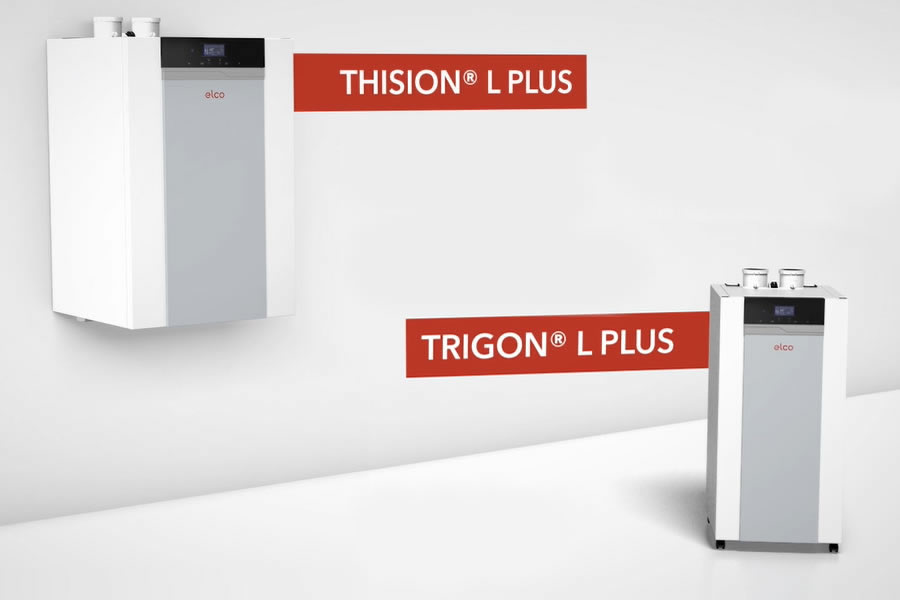

A THISION® L PLUS fali és a TRIGON® L PLUS álló kazánok 60-1600 kW közötti teljesítményt kínálnak
