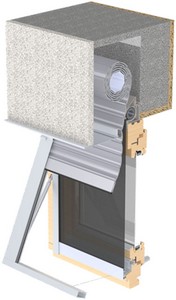

HELLA Trav redőnytokrendszer alkalmazásával
Beépített rendszereik alapja a HELLA Trav tokrendszer, amely minden feltételt megad a kompromisszumok nélküli tervezéshez. Alkalmazása esetén nem szükséges előre eldönteni a belekerülő árnyékoló típusát, kialakítása alkalmassá teszi mind redőny, mind vásznas árnyékolók, mind zsalúziák és Raffsore-ok fogadására, megadva bármelyik mellé a rovarhálóval való kombináció lehetőségét. Méretei minden irányban milliméter pontosan egyedileg meghatározhatóak, nem szükséges méretlépcsőkhöz alkalmazkodni a tervezés során.

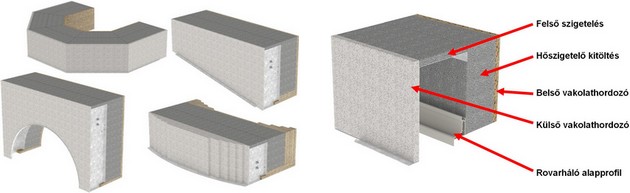

Formai kialakításában is teljes szabadságot nyújt: lehet alaprajzilag szögsorolt, alaprajzilag íves, homlokzatilag ferde spalettájú vagy homlokzatilag íves kialakítású, de készítettek már Tudor-íves ablakok fölé építettet is.
Egy elemből 4, sorolással 8 m széles nyílás is áthidalható. A Trav önhordó, de nem teherhordó szerkezet, fölé-betonozáskor bentmaradó zsaluzatként szolgál. Épület-felújításnál abban az esetben alkalmazható, ha a nyílászáró is cserére kerül, ilyenkor dübelekkel és csavarokkal alulról felfelé a födémhez kerül rögzítésre.
Formai kialakításában is teljes szabadságot nyújt: lehet alaprajzilag szögsorolt, alaprajzilag íves, homlokzatilag ferde spalettájú vagy homlokzatilag íves kialakítású, de készítettek már Tudor-íves ablakok fölé építettet is.
Egy elemből 4, sorolással 8 m széles nyílás is áthidalható. A Trav önhordó, de nem teherhordó szerkezet, fölé-betonozáskor bentmaradó zsaluzatként szolgál. Épület-felújításnál abban az esetben alkalmazható, ha a nyílászáró is cserére kerül, ilyenkor dübelekkel és csavarokkal alulról felfelé a födémhez kerül rögzítésre.

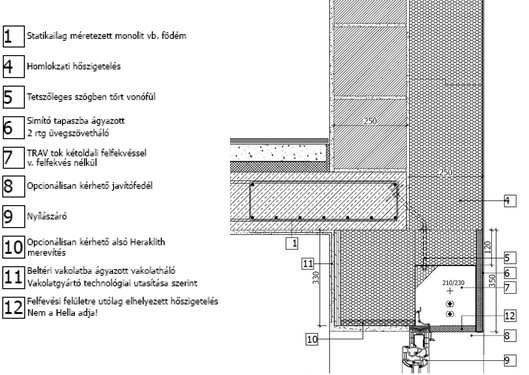

A Trav a teljes hőszigetelt falvastagsághoz készül, tehát egy 10 cm hőszigeteléssel ellátott 38-as falhoz 48 cm mély Trav kerül beépítésre. Tetszőleges homlokzatburkolat futtatható elé, ilyenkor a Trav külső síkja a légrés hátsó síkját képezi. A Trav hátsó részén található expandált polystyrol hab hőszigetelés választja el a kül- és a belteret, vastagsága illeszkedik a falvastagsághoz. Felső részén szintén EPS hab, amely 12 cm vastagságig növelhető. Külső oldalán 2 cm vakolathordozó réteg található.
Függönykarnis és más szerelvények rögzíthetősége érdekében a belső oldal 2 cm vakolathordozó fagyapot réteggel kerül szállításra.

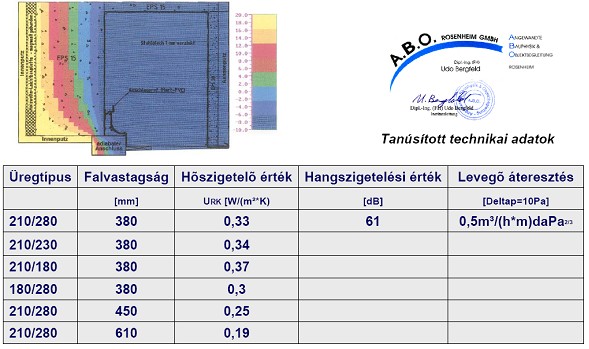

A Trav tok tanúsított hőszigetelő értékeivel illeszkedik a korszerű nyílászárókhoz, így hőtechnikai kompromisszum nélkül rejthetőek a falba az árnyékoló szerkezetek, legyenek akár zsalúziák, redőnyök, vagy vásznas árnyékolók.
Függönykarnis és más szerelvények rögzíthetősége érdekében a belső oldal 2 cm vakolathordozó fagyapot réteggel kerül szállításra.
A Trav tok tanúsított hőszigetelő értékeivel illeszkedik a korszerű nyílászárókhoz, így hőtechnikai kompromisszum nélkül rejthetőek a falba az árnyékoló szerkezetek, legyenek akár zsalúziák, redőnyök, vagy vásznas árnyékolók.
Beépített redőnytokok esetén fontos tervezési kérdés a megfelelő felfekvések kialakítása. A mindkét oldalon 12 cm-t felfekvő tok adja meg a legnagyobb szabadságot a meghajtási mód kialakítására, ha ez az egyik oldalon csökken, akkor a hajtásoldalt ez már meghatározza; a felfekvések további csökkenése pedig kizárólagossá teheti az elektromos hajtás alkalmazását.
Lehetőség van passzív házakhoz minősített Trav Plus kialakításra is, mely esetben minden irányban megnövelt hőszigetelő réteg biztosítja a teljes hőhídmentességet.
Lehetőség van passzív házakhoz minősített Trav Plus kialakításra is, mely esetben minden irányban megnövelt hőszigetelő réteg biztosítja a teljes hőhídmentességet.

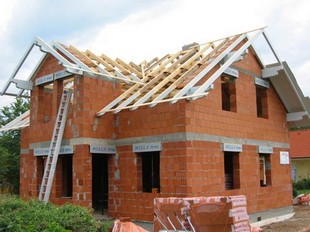

Megvalósult példák:

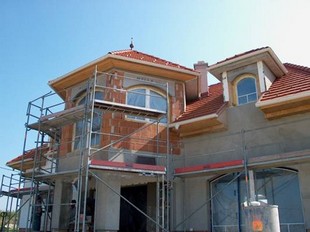

Homlokzatilag íves Trav:

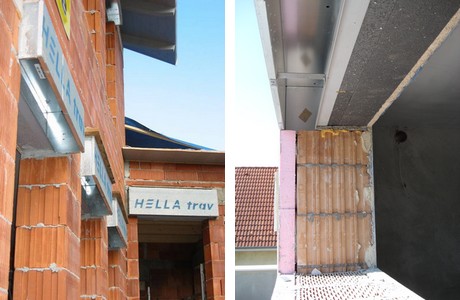

Az ablak fölötti forma kész, előre gyártott elemként érkezik a helyszínre jelentős helyszíni kőműves munkát megtakarítva.
A fenti képeken jól látható, hogy mennyire fontos a pontosság: itt alaprajzilag szögsorolt, homlokzatilag íves árnyékoló tokokat kellett tervezni. A belső képekről látható, hogy a Travok az íves ablakok nyithatóságához szükséges ferde kávakiképzést is szépen követik.

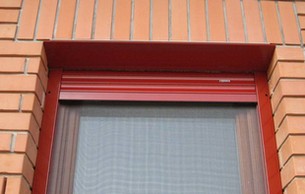

Kőburkolatú ablakkáva esetén is kompromisszum nélkül elhelyezhető a beépített redőny: a kőburkolat a káva felső oldalán is kialakítható a Trav javítófedeleként. Az elvakolható vezetősíneknek köszönhetően pedig a nagy gonddal kiválasztott drága nyílászáróprofil nem fog "eltűnni".

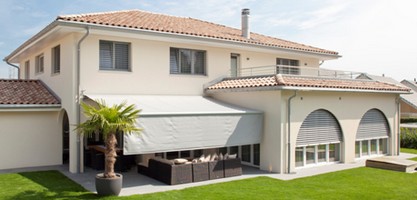

A Trav redőnytok alkalmazásával az árnyékolók szépen a homlokzatba illeszthetőek, az épületen nem fognak utólag az építészeti koncepcióba nem illő redőnydobozok megjelenni. Az építészeti igényesség, a fal síkján belülre rejtett árnyékolók azonban nem kívánnak hőtechnikai kompromisszumot: a kiváló hőszigetelő anyagokból gyártott Trav tokok biztosítják a teljes hőhídmentességet is.
A Trav redőnytok alkalmazásával az árnyékolók szépen a homlokzatba illeszthetőek, az épületen nem fognak utólag az építészeti koncepcióba nem illő redőnydobozok megjelenni. Az építészeti igényesség, a fal síkján belülre rejtett árnyékolók azonban nem kívánnak hőtechnikai kompromisszumot: a kiváló hőszigetelő anyagokból gyártott Trav tokok biztosítják a teljes hőhídmentességet is.
A HELLA Trav redőnytokrendszerről bővebben olvashat, ha a hír alatti termékképre kattint, amennyiben árajánlatot, bővebb információt vagy katalógust szeretne kérni a HELLA ÁNR Árnyékolástechnika Kft. munkatársától, használja a megfelelő gombot.
