Különleges szerkezet, építészeti látványosság, vagy művészi alkotás
Világszerte reneszánszát éli az úgynevezett látszóbeton szerkezetek készítése. A hazai építőipari tradíciók miatt Magyarországon a látszóbeton értelmezése közel sem olyan egyértelmű, mint Németországban, vagy Ausztriában (lásd Merkblatt Sichtbeton, Osztrák Látszóbeton Irányelv). Jogosan merül fel a kérdés: minden olyan felület, amelyik nem kap eltakarást látszóbeton? Természetesen nem.
A látszóbeton meghatározás - bár sokan így használják - nem fejezi ki pontosan a készítendő szerkezettel/felülettel szemben támasztott követelményeket. Félrevezető ez a szókapcsolat. Pontosabb és célszerűbb lenne a látványbeton kifejezés használata, amely arra utal, hogy valamilyen különleges szerkezetről, építészeti látványosságról, akár művészi alkotásról van szó, amelynek elkészítése a megszokottól jóval nagyobb odafigyelést is igényel (Kapu, Hermann, 2010), mind a tervezést, a kivitelezést és előkészítést, valamint a zsaluzást tekintve is.
A látszóbeton meghatározás - bár sokan így használják - nem fejezi ki pontosan a készítendő szerkezettel/felülettel szemben támasztott követelményeket. Félrevezető ez a szókapcsolat. Pontosabb és célszerűbb lenne a látványbeton kifejezés használata, amely arra utal, hogy valamilyen különleges szerkezetről, építészeti látványosságról, akár művészi alkotásról van szó, amelynek elkészítése a megszokottól jóval nagyobb odafigyelést is igényel (Kapu, Hermann, 2010), mind a tervezést, a kivitelezést és előkészítést, valamint a zsaluzást tekintve is.
Látványbeton készítésekor kézenfekvő a Meva Alkus műanyag zsaluhéj alkalmazása, amelynek rugalmassága és valódi előnyei kimondottan a bonyolult, alapos mérnöki munkát igénylő beruházások különleges (görbült, esetleg torz), vagy látványbeton felületek készítése esetén ismerhetők fel leginkább.
A látványbeton felületek tervezésénél fontos szempont lehet, hogy az Alkus héjak hegeszthetősége révén a hagyományos héjakkal szemben jóval nagyobb felületek állíthatóak elő lenyomat nélkül. Ezzel a technológiával például a 4-es Metro Keleti Pályaudvar alatti megállójának bélésfalait 80 m² lenyomat nélküli felülettel zsaluzták.
A látványbeton megjelenési módjának részletes meghatározása, a szerkezetek előírás szerinti gondos kivitelezése és az elkészült szerkezet/felület minőségének objektív megítélése azonban sokszor komoly fejtörést okoz a megvalósulási folyamat résztvevőinek.
A több éve várt szabályozás 2010 májusában jelent meg: egy, az épületszerkezetek megjelenési módjával foglalkozó szabványcsalád (MSZ 24803) első elemeként, MSZ 24803-6- 3:2010 címmel, amely többek között a tervezőknek nyújt segítséget a monolit vasbeton felületek megjelenési módjának pontos meghatározásában.
De milyen feladatai vannak a tervezőnek, kivitelezőnek és a műszaki ellenőrnek a megvalósulási folyamat különböző időszakaiban, illetve milyen szempontokat érdemes figyelembe venniük ahhoz, hogy mindenki elégedettségére elkészülhessen a megrendelő által megálmodott látványbeton felületű szerkezet.
A látványbeton felületek tervezésénél fontos szempont lehet, hogy az Alkus héjak hegeszthetősége révén a hagyományos héjakkal szemben jóval nagyobb felületek állíthatóak elő lenyomat nélkül. Ezzel a technológiával például a 4-es Metro Keleti Pályaudvar alatti megállójának bélésfalait 80 m² lenyomat nélküli felülettel zsaluzták.
A látványbeton megjelenési módjának részletes meghatározása, a szerkezetek előírás szerinti gondos kivitelezése és az elkészült szerkezet/felület minőségének objektív megítélése azonban sokszor komoly fejtörést okoz a megvalósulási folyamat résztvevőinek.
A több éve várt szabályozás 2010 májusában jelent meg: egy, az épületszerkezetek megjelenési módjával foglalkozó szabványcsalád (MSZ 24803) első elemeként, MSZ 24803-6- 3:2010 címmel, amely többek között a tervezőknek nyújt segítséget a monolit vasbeton felületek megjelenési módjának pontos meghatározásában.
De milyen feladatai vannak a tervezőnek, kivitelezőnek és a műszaki ellenőrnek a megvalósulási folyamat különböző időszakaiban, illetve milyen szempontokat érdemes figyelembe venniük ahhoz, hogy mindenki elégedettségére elkészülhessen a megrendelő által megálmodott látványbeton felületű szerkezet.

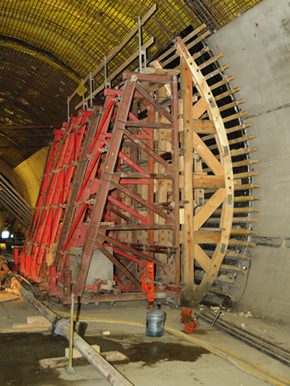

4-es Metro, Keleti Pályaudvar
Látványbeton tervezése
A látványbeton felületek tervezésekor gyakran valami nagyon szabályosat képzel el a tervező: amely tökéletesen sík, egyenletesen telített felületi megjelenésű, vagy akár egységes színárnyalatú. A tervezéskor azonban már gondolni kell arra, hogy ilyen tökéletes felületeket ritkán lehet készíteni. A tervezőnek érdemes előre megfogalmaznia, hogy milyen vizsgálati szempontokat ítél fontosnak a szerkezet átadásánál és ezen vizsgálatok eredményeképpen mekkora eltérések (tűrések) engedhetők meg. Az MSZ 24803-6-3:2010 többek között ebben segít: részletezi a gyakorta előforduló hibákat (vizsgálati szempontok) és meghatározza a különböző követelményszintekhez - azaz elvárási szintekhez - tartozó tűréseket, tűrési követelményeket. Ezek a megengedett eltérések nem önkényesen felvett értékek, hanem a Magyar Szerkezetépítő Vállalkozók Szövetsége ajánlása alapján kerültek a szabályozásba. Feltételezik még a megfelelő szakmai felkészültséget és a kor igényeit kielégítő beton- és zsalutechnológiát.
A látványbeton felületek tervezésekor gyakran valami nagyon szabályosat képzel el a tervező: amely tökéletesen sík, egyenletesen telített felületi megjelenésű, vagy akár egységes színárnyalatú. A tervezéskor azonban már gondolni kell arra, hogy ilyen tökéletes felületeket ritkán lehet készíteni. A tervezőnek érdemes előre megfogalmaznia, hogy milyen vizsgálati szempontokat ítél fontosnak a szerkezet átadásánál és ezen vizsgálatok eredményeképpen mekkora eltérések (tűrések) engedhetők meg. Az MSZ 24803-6-3:2010 többek között ebben segít: részletezi a gyakorta előforduló hibákat (vizsgálati szempontok) és meghatározza a különböző követelményszintekhez - azaz elvárási szintekhez - tartozó tűréseket, tűrési követelményeket. Ezek a megengedett eltérések nem önkényesen felvett értékek, hanem a Magyar Szerkezetépítő Vállalkozók Szövetsége ajánlása alapján kerültek a szabályozásba. Feltételezik még a megfelelő szakmai felkészültséget és a kor igényeit kielégítő beton- és zsalutechnológiát.
A szakirodalomban (Ujhelyi, 2007, Erdélyi, 2003) találhatunk az egyenletesen sík és telített felülettől eltérő, különleges felületeket is (pl. adalékszemcsés, mintázott és homokfúvott, savazott látszóbeton felületek). Ilyen felületek tervezésekor - az MSZ 24803-1:2010 szabvány szellemében - az egyedi elvárásokkal együtt előre meg kell határozni az egyedi vizsgálati szempontokat és módszereket, illetve az ezekhez tartozó megengedett eltérések értékeit is. Ez által válik egyértelművé, átgondolttá és szabályosan számon kérhetővé a megrendelői igény.
Kiemelt fontosságú szerkezetek tervezése esetén a tervezőnek érdemes egyedi ellenőrzési pontokat is meghatároznia annak érdekében, hogy rögzítse, mikor és milyen módon kíván meggyőződni arról, hogy az az építészeti elképzelés alakult-e ki, amit a tervben meghatározott. A tervezés során ajánlatos abban is állást foglalni, hogy a hibásan elkészített felületeket milyen technológiával, mely anyagok felhasználásával lehet majd javítani. Természetesen a megrendelő dönthet úgy is, hogy a felületek nem javíthatóak és a legkisebb hiba esetén is a szerkezet elbontandó. Ezt azonban szintén előre meg kell határozni, hiszen ez az információ is hozzájárul a kivitelezés költségeinek pontos meghatározásához. A műszaki ellenőr munkája a látványbeton felületek készítésénél sem a műszaki átadásnál kezdődik el. Az építtető képviselőjeként már a kivitelezés megkezdése előtt több feladata van.
A tervezés időszakában az építtetői igény, illetve tervezői hivatkozás esetében az MSZ 24803 szabványsorozat megfelelő részében meghatározott követelményrendszerének figyelembevételével kell elvégeznie a tervrajzok és egyéb írásos dokumentáció felülvizsgálatát. Ügyelnie kell arra, hogy olyan tervdokumentáció készüljön el, amely alapján egyértelműen elkészíthető a kivitelezői árajánlat és a tervező félreértések nélkül meg tudja fogalmazni, hogy az adott projekten mit jelent számára a látványbeton felület.
Kiemelt fontosságú szerkezetek tervezése esetén a tervezőnek érdemes egyedi ellenőrzési pontokat is meghatároznia annak érdekében, hogy rögzítse, mikor és milyen módon kíván meggyőződni arról, hogy az az építészeti elképzelés alakult-e ki, amit a tervben meghatározott. A tervezés során ajánlatos abban is állást foglalni, hogy a hibásan elkészített felületeket milyen technológiával, mely anyagok felhasználásával lehet majd javítani. Természetesen a megrendelő dönthet úgy is, hogy a felületek nem javíthatóak és a legkisebb hiba esetén is a szerkezet elbontandó. Ezt azonban szintén előre meg kell határozni, hiszen ez az információ is hozzájárul a kivitelezés költségeinek pontos meghatározásához. A műszaki ellenőr munkája a látványbeton felületek készítésénél sem a műszaki átadásnál kezdődik el. Az építtető képviselőjeként már a kivitelezés megkezdése előtt több feladata van.
A tervezés időszakában az építtetői igény, illetve tervezői hivatkozás esetében az MSZ 24803 szabványsorozat megfelelő részében meghatározott követelményrendszerének figyelembevételével kell elvégeznie a tervrajzok és egyéb írásos dokumentáció felülvizsgálatát. Ügyelnie kell arra, hogy olyan tervdokumentáció készüljön el, amely alapján egyértelműen elkészíthető a kivitelezői árajánlat és a tervező félreértések nélkül meg tudja fogalmazni, hogy az adott projekten mit jelent számára a látványbeton felület.
Ha az Alkus zsaluhéjjal kapcsolatban további információt szeretne kérni a MEVA Zsalurendszerek Zrt. munkatársától, használja az Információkérés gombot.
