Schiedel Kéménygyár Kft.

Schiedel MULTI kéményrendszer

A MULTI kémény a társasházak, többlakásos épületek kondenzációs és alacsony füstgáz-hőmérsékletű zárt égésterű gázkészülékeinek füstgáz-elvezetésére alkalmas. A kazánok akár kevert rendszerben is ráköthetőek erre a speciális típusra. Az egyes lakások kazánjai korlátozás nélkül, egymástól függetlenül működtethetők vele.

  • Társasházak gyűjtőkéménye
  • Kiváló minőségű kerámia béléscsővel
  • Túlnyomásos vagy huzat hatása alatti üzemmódban is használható

Letöltések

Schiedel MULTI kéményrendszer - általános termékismertető

általános termékismertető

pdf 232.7 kB
Schiedel MULTI kéményrendszer

Schiedel MULTI kéményrendszer - szerelési útmutató

szerelési útmutató

pdf 2.4 MB
Schiedel MULTI kéményrendszer

Schiedel MULTI kéményrendszer - tervezési segédlet

tervezési segédlet

pdf 755.0 kB
Schiedel MULTI kéményrendszer

Schiedel kéményrendszerek - tervezési segédlet

tervezési segédlet

pdf 44.5 MB
Schiedel kéményrendszerek

Schiedel kéménykonfigurátor - Kalkulátor

Kalkulátor

Schiedel kéménykonfigurátor

Schiedel Multi kémény - CAD fájl

CAD fájl

zip 11.9 kB
Schiedel Multi kémény

Multi kész kéményláb metszet - CAD fájl

CAD fájl

dxf 1.6 MB
Multi kész kéményláb metszet

Multi méretek és szállítási program <br> (keresztmetszet) - CAD fájl

CAD fájl

dxf 772.3 kB
Multi méretek és szállítási program
(keresztmetszet)

Multi kazáncsatlakozásó cső ellenáramú rendszerben <br> (részletrajz) - CAD fájl

CAD fájl

dxf 1.3 MB
Multi kazáncsatlakozásó cső ellenáramú rendszerben
(részletrajz)

Multi tisztítónyílás a padlástérben <br> (részletrajz) - CAD fájl

CAD fájl

dxf 1.3 MB
Multi tisztítónyílás a padlástérben
(részletrajz)

Multi fejkiképzés ráborítós kéményfejjel <br> (részletrajz) - CAD fájl

CAD fájl

dxf 943.8 kB
Multi fejkiképzés ráborítós kéményfejjel
(részletrajz)

Multi fejkiképzés körbefalazással <br> (részletrajz) - CAD fájl

CAD fájl

dxf 772.3 kB
Multi fejkiképzés körbefalazással
(részletrajz)

Schiedel MULTI kéményrendszer - teljesítménynyilatkozat

teljesítménynyilatkozat

Schiedel MULTI kéményrendszer


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

alkalmazhatóság - tüzelőberendezés

alkalmazhatóság - tüzelőberendezés

(C42/C43 minősítéssel rendelkező)
zárt égésterű gázkazánok;
kondenzációs gázkazánok

csatlakoztatható tüzelőberendezések száma [db]

csatlakoztatható tüzelőberendezések száma [db]

10

ellenállóság

ellenállóság

nedvesség

füstgáz csatlakozás (Φ) [mm]

füstgáz csatlakozás (Φ) [mm]

60-95

füstgáz hőmérséklet (Tf) [°C]

füstgáz hőmérséklet (Tf) [°C]

≤200;
110-170 (névleges teljesítmény);
≥75 (részterhelés)

füstgáz tömegáram [g/s]

füstgáz tömegáram [g/s]

18,5 (25 KW);
17 (24 kW);
13 (18 kW);
8 (11 kW);
7 (8 kW)

kéménykürtő átmérő (Φ) [cm]

kéménykürtő átmérő (Φ) [cm]

14; 16; 18; 20; 25

levegő csatlakozás (Φ ) [mm]

levegő csatlakozás (Φ ) [mm]

90-125

méretek, A×B [cm]

méretek, A×B [cm]

36x36 (Φ 14; 16);
40x40 (Φ 18; 20);
48x48 (Φ 25)

tömeg/hossz [kg/m]

tömeg/hossz [kg/m]

80 (Φ 14); 82 (Φ 16); 93 (Φ 18);
96 (Φ 20); 122 (Φ 25)

tömeg (m) [kg]

tömeg (m) [kg]

(kéményláb) 117 (Φ 14); 121 (Φ 16);
140 (Φ 18); 147 (Φ 20); 190 (Φ 25)
Kapcsolódó hírek
P1 nyomásosztályú MULTI túlnyomásos gyűjtő kerámia kéményrendszer kondenzációs kazánokhoz a Schiedeltől
P1 nyomásosztályú MULTI túlnyomásos gyűjtő kerámia kéményrendszer kondenzációs kazánokhoz a Schiedeltől
A MULTI P1 kémény lehetővé teszi a készülék túlnyomásos rendszerű égéstermék elvezető berendezésekhez történő csatlakoztatását is
P1 nyomásosztályú MULTI túlnyomásos gyűjtő kerámia kéményrendszer kondenzációs kazánokhoz a Schiedeltől
További termékek a cégtől
Schiedel KERASTAR kéményrendszer

Schiedel KERASTAR kéményrendszer

A KERASTAR kémény a hagyományos kandallókhoz, nyílt égésterű, fatüzeléses berendezésekhez alkalmas. Kis tömegű és nem szükséges körbefalazni, ideális családi házak fűtés korszerűsítésekor. Építésekor elég 5 cm biztonsági távolságot hagyni az éghető épületszerkezetektől és elemektől. A KERASTAR építészetileg is markáns és esztétikus épületelem.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
Schiedel fal- és födémátvezetések

Schiedel fal- és födémátvezetések

A Schiedel IGNIS PROTECT olyan könnyűszerkezetes faláttörés, amely az éghető anyagokból vagy éghető tartozékokból épült falakon (pl. fából készült keretek és vázak) keresztül kivitelezett füstcső átvezetésekhez alkalmas. Schiedel WDS biztonságos fal- és födémátvezető modul kéthéjú kémények és füstcsövek éghető anyagú szerkezeteken keresztüli átvezetéséhez.

Termékismertető
Tovább
Termék kártya
Schiedel KINGFIRE kandalló és kéményrendszer

Schiedel KINGFIRE kandalló és kéményrendszer

A Schiedel KINGFIRE különlegessége abban rejlik, hogy a fatüzelésű kandalló készen egy kéménnyel folytatódik, így nincs szükség további hely elvételére az értékes térből. A kandallórendszert (kandalló és kémény egyben) daruval egyben emelik a félkész épületbe és rögtön a végleges helyén rögzítik. Összehasonlítva a hagyományos kandallókkal a KINGFIRE rendkívül kis helyet igényel.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
Schiedel MIMAS kandalló és kéményrendszer Schiedel SARGAS kandalló és kéményrendszer Schiedel SIRIUS kandalló és kéményrendszer	Schiedel KINGFIRE kandalló és kéményrendszer

Schiedel kandallórendszerek
4 termék

A Schiedel kandallórendszerek olyan alternatívák, melyekkel helytakarékos, professzionális és biztonságos módon élvezhetjük a valódi lángok élményét. Az egymáshoz méretezett tüzelőberendezés és kéményrendszer tökéletesen együttműködnek, energiahatékony és tüzelőanyag-takarékos fűtést tesznek lehetővé. A kandalló és a kémény együtt kerül bevizsgálásra és minősítésre. Tervezése és kivitelezése gyors és pontos, köszönhetően a rendszerelemeknek. A Schiedel SIRIUS kandalló a letisztult stílusának köszönhetően sokféle belső térbe illeszthető. A kandalló egy Permeter Smooth Air kéménnyel folytatódik, mely a lakótértől függetlenül üzemel és az égési levegő utánpótlásáról is gondoskodik. A Schiedel KINGFIRE egy vakolásra vagy burkolásra kész, simított felületű, emeletmagas betonmodulba kerül beszerelésre, és a háztulajdonos egyéni ízlése szerint alakítható ki a külső felülete. A kandallós modul Schiedel ABSOLUT 18TL kéménnyel folytatható, amellyel megoldott a kandalló égési levegőjének lakótértől független biztosítása is.

4 termék
Termékismertető
Műszaki adatok
Tovább
Termék kártya

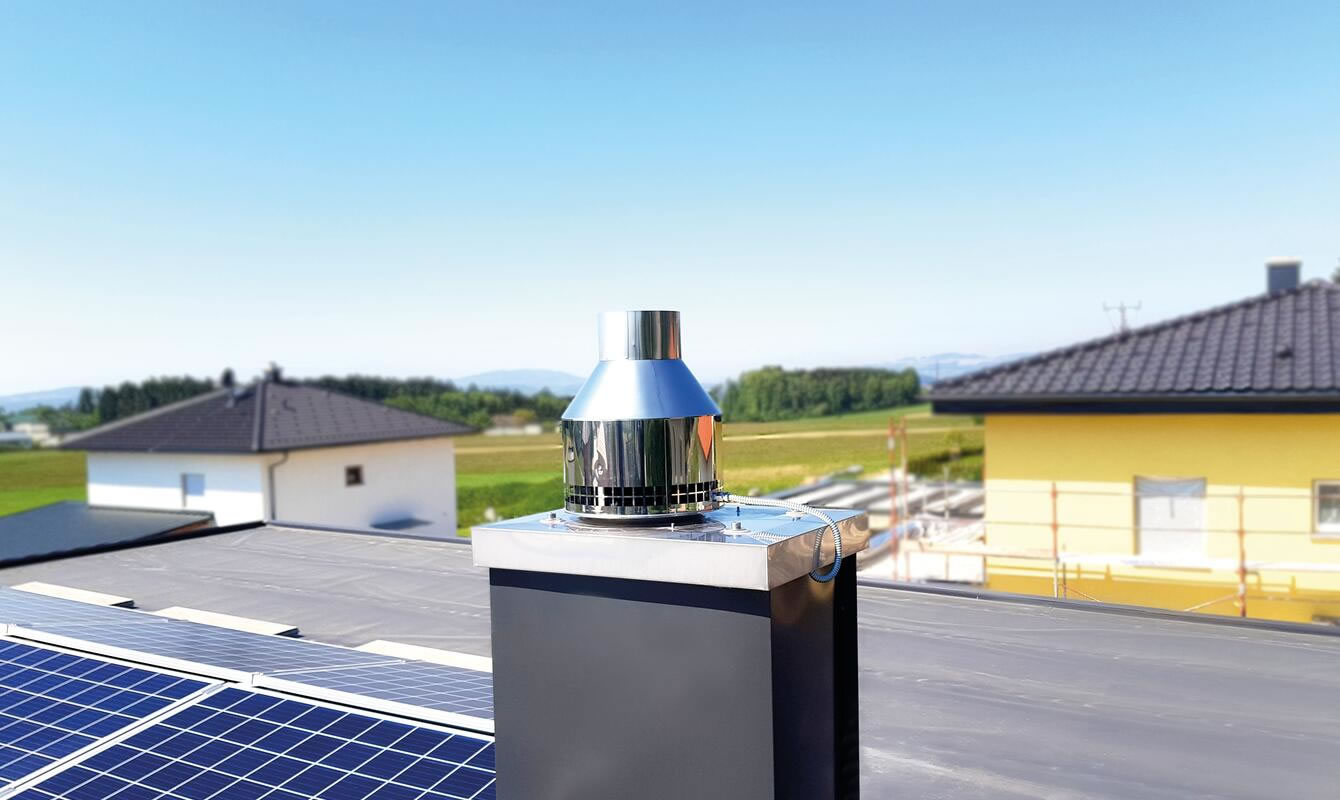

Schiedel IGNIS VENT füstgázventilátor
