Védelmi funkciók ellátása zárlat esetén irodaházak, szállodák, családi házak, lakások főelosztóiban
Bevezetésre került az új, gazdaságos 4,5 kA-es kismegszakító és áram-védőkapcsoló család, melyek elsősorban irodaházak, szállodák, családi házak, lakások főelosztóiban alkalmasak zárlat esetén védelmi funkciókat ellátni. A kapcsolók ergonómiai megjelenése esztétikus. A készülékek ipari leágazások végén, kis zárlati szilárdság esetén is beépíthetők.

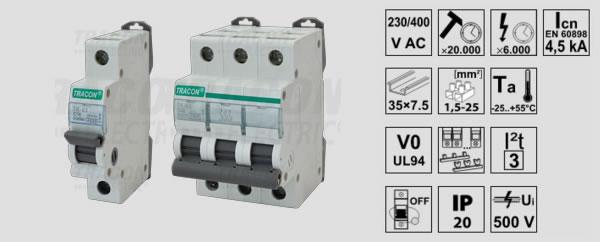

Az MB kismegszakítók villamos hálózatok túlterhelés elleni védelmére, valamint az elektromos zárlatból adódó meghibásodások megelőzésére, illetve a környezet és balesetvédelem megvalósítására szolgálnak. A kioldás történhet ikerfémes hőkioldóval (túlterhelés esetén), vagy elektromágneses gyorskioldóval (zárlat esetén), illetve kézi működtetéssel. Az MB kismegszakítók B, C karakterisztikával, 1, 2, 3 pólusú kivitelben, 6-63 A-ig állnak rendelkezésre.
| „B” kioldási jelleggörbe: | Általános felhasználásra – kis indítóáramú fogyasztók, izzólámpás áramkörök, vezetékek védelmére |
| „C” kioldási jelleggörbe: | Általános felhasználásra – háztartási villamos gépek, készülékek, kis áramlökésű motorok védelmére |
A többpólusú kivitelek pólusainak kapcsolása egyszerre, egy időben történik.

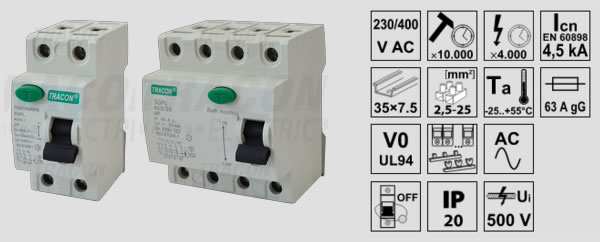

Az RB áram-védőkapcsolók a védővezetős rendszerű hálózatokban a közvetett érintés elleni védelem legkorszerűbb eszköze, sőt néhány esetben a közvetlen érintés ellen is védelmet nyújt. A védőkapcsoló automatikusan működésbe lép, ha a védendő hálózatban a kialakuló hibaáram (pl. szigetelési hiba, testzárlat stb. esetén) nagysága eléri a kritikus értéket. Felszerelése ajánlott, néhány esetben kötelező, mint pl. szabadtéri csatlakozók előtt, építkezési felvonulási szekrényekben, betonkeverők, pezsgőfürdős fürdőszobák stb. esetén.
Az RB áram-védőkapcsolók 2 illetve 4 pólusú kivitelben 30, 100, 300, 500 mA hibaáram estén védenek érintés ellen. Az RB2 kétpólusú kapcsoló 25, 40 A-es, az RB4 négypólusú kapcsoló 25, 40, 63 A-es kivitelben áll rendelkezésre. ’AC’ működésű típusúak, azaz csak tiszta váltakozó áramú fogyasztók és hálózatok védelmére szolgálnak. (Elektronikus készülékek által felharmonikussal szennyezett hálózati feszültség esetén a Tracon Electric palettáján szereplő ’A’ működési típusú TFG, TFGA áram-védőkapcsolók alkalmazása javasolt, melyek lüktető egyenáramra is működnek.)
Ha az új 4,5 kA-es kismegszakító és áram-védőkapcsoló családdal kapcsolatban árajánlatot, bővebb információt vagy katalógust szeretne kérni a TRACON Budapest Kft. munkatársától, használja a megfelelő gombot.
