SI 2052 univerzális kondenzvízszivattyú kazettás rendszerekhez

Alkalmas légkondicionálókhoz, valamint légcsatornázható, álmennyezeti és kazettás berendezésekhez

Az SI 2052 típusú centrifugálszivattyú rendszerint hibás kondenzvízszivattyúk helyettesítésére szolgál kazettás egységekben. A 60 cm-es emelési magasság melletti 70 l/h, illetve 95 cm-es emelési magasság melletti 24 l/h teljesítményével az SI 2052 szivattyú a legtöbb alkalmazási területen használható. Az SI 2052 szivattyú zajszintje 30 dBA. Mivel a legtöbb kazetta vakfödémbe van beépítve, és a szivattyúhoz hasonló zajszinttel rendelkezik, szakszerű szerelés esetén alig hallható a szivattyúhang.

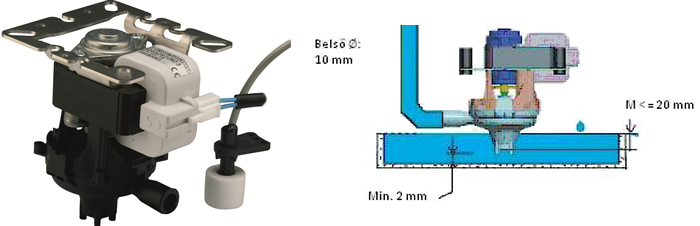

SI 2052 kondenzvízszivattyú és a szivattyú beépítési vázlata

Szerelés

A szivattyúhoz a gyártó egy teljes mértékben az ismert kazettás rendszerekhez kialakított szerelőkeretet mellékel. A beépítésnél ügyelni kell arra, hogy az előző szivattyúhoz képest rendszerint meglévő helyzetkülönbségeket a vízvezeték-szerelő vinklikkel, távtartókkal stb. kijavítsa.
A szivattyú alsó részében van beépítve a szivattyúkerekes szívóberendezés. A szívási területen lévő kb. 4 mm hosszú alsó távtartó lábak megakadályozzák a kondenzvíztartály fenekétől mért túl alacsony távolságot, így biztosítják a kondenzvíz zavartalan leszívását. A 10 mm-es csövek nyomáskimenete oldalt található. A nyomáskimenetnél ajánlott visszacsapó szelepet beszerelni.
A légkondicionáló berendezés kondenzvíztartályába történő behelyezésnél figyelni kell arra, hogy az SI 2052 szivattyú a tartályfenéktől legalább 2 mm-re legyen. Ha a szivattyú érinti a tartályfeneket, akkor a felesleges rezgésátvitel miatt megnő a zajszint. A tartály ne legyen kb. 20-22 mm-nél magasabb.

Úszókapcsoló

A Sauermann kétféle úszókapcsolót kínál az SI 2052 szivattyúhoz: egyutas és háromutas kapcsolót.
Az egyutas úszókapcsoló (NC - cikkszám: DET01550) megszakítóként vagy riasztóként használható. A háromutas úszókapcsoló a 13 mm és 7 mm esetén leadott be/ki jelzés mellett 16 mm-nél riasztójelzést is kibocsát. Az úszókapcsolók 0-70°C hőmérsékletű kondenzvíz esetén használhatók. Az úszókapcsolók jelzéseinek feldolgozásához egy nyomtatott áramköri lap szükséges. Sok esetben ez a lap már be van építve a légkondicionáló berendezésekbe.
Az SI 2052 szivattyú pontos elektromos csatlakoztatása a kazetta típusától függ. A csatlakoztatást a kazettás egység használati útmutatója alapján kell elvégezni.

A következő ábra az SI 2052 szivattyú általános csatlakoztatási rajzát mutatja be.
Ennél a csatlakoztatási mintánál feltételezzük, hogy a légkondicionáló berendezésbe már be van építetve egy nyomtatott áramköri lap.
Az SI 2052 szivattyú elektromos csatlakoztatási rajza

Végül egy példa az SI 2052 szivattyú kazettás egységbe történő beépítésére.

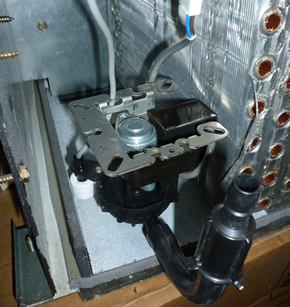

A képen egy kondenzvíztartály látható, még keretrögzítés nélkül behelyezett SI 2052 szivattyúval.
Ebben a példában a szivattyú a ház bal oldalán rögzíthető. A szivattyúmotort nem szabad teljesen átépíteni vagy szigetelőanyaggal ellátni, mert különben túlmelegedés veszélye fenyeget. Gondoskodni kell a motor megfelelő szellőzéséről. Ebben az esetben elegendő szabad tér áll rendelkezésre a megfelelő szellőzőhűtéshez.
SI 2052 szivattyú egy kazettába helyezve

Az SI 2052 kondenzvízszivattyú letölthető katalógusait a hír alatti termékképre kattintva érheti el. Amennyiben árajánlatot vagy részletes felvilágosítást szeretne kérni a SIG Air Handling Hungary Kft. munkatársától, használja a megfelelő gombot.
