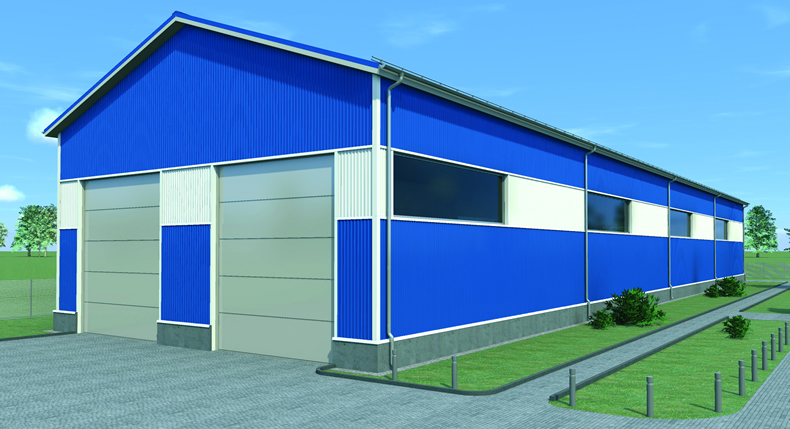

Az új fejlesztés közepes méretű, egy légterű csarnokok építését teszi lehetővé gazdaságosan és gyorsan
A Lindab Kft., a Budapesti Műszaki és Gazdaságtudományi Egyetem és a Tartóterv Kft. közös kutatás-fejlesztési együttműködésével jött létre egy új, magyar Lindab termék, az SBS Maxi csarnokrendszer.
Közgazdasági elemzők azt állítják, hogy a drámai következmények ellenére a gazdasági válságoknak mégis van egy pozitív hozadéka: a szereplők szükségszerűen szembesülnek az addigi gyakorlataikkal. Arra kényszerülnek, hogy még alaposabban feltérképezzék a piac igényeit és azokat a lehető leginnovatívabb módon elégítsék ki. A Lindab Kft. az SBS Maxi termékével olyan mérnöki újdonságot kínál, amely az eddigieknél sokkal gazdaságosabban és gyorsabban teszi lehetővé a 9-18 m fesztávolságú, 3-6 m vállmagasságú, ún. közepes méretű, egy légterű csarnokok építését a hazai vállalkozások számára.
Üzlet és tudomány
Hogy az SBS Maxi projekt nem előzmények nélkül való, Kotormán Istvántól, a Lindab Kft., Fejlesztési-, és oktatási vezetőjétől tudtuk meg. A 90-es években, amikor a nemzetközi cégek megjelentek Magyarországon, egymás után épültek a gyártósorokat befogadó, logisztikai funkciókat ellátó vagy éppen mezőgazdasági célokat szolgáló, hatalmas méretű csarnokok. A Lindab Kft. is nagy volumenben szolgálta ki a piacot a melegen hengerelt acél profilokból illetve lemezekből, hagyományos hegesztéses gyártástechnológiával előállított, csúcsminőségű vázszerkezeteit. Az évtized végén azonban az addigi megrendelők, illetve az egyre szaporodó KKV-k érdeklődni kezdtek a kisebb alapterületű, alacsonyabb költséggel, gyorsan megvalósítható, kiegészítő jellegű épületek (iroda, bemutatóterem, öltöző, kisebb raktár) iránt.
A Lindab cég fejlesztőinek figyelme ekkor összpontosult a nagyobb csarnokok esetében addig másodlagos szerkezeti elemként használt, egyébként nagyon jó műszaki tulajdonságokkal rendelkező, alapanyagában már korrózióvédelemmel (tűzihorganyzással) rendelkező, vékonyfalú profilokra (hidegenhengerelt Z-,C-,U-szelvények). Felmerült a kérdés, hogyan lehetne ezeket a kiváló elemeket fő tartószerkezeti rendszer céljára is felhasználva, könnyűszerkezetes "mini" csarnokokat építeni. A problémafelvetést a piaci igények tökéletesen igazolták, a műszaki fejlesztés azonban az egész szerkezeti struktúra újragondolását és komoly tudományos háttér bevonását követelte meg.
Ekkor jött létre a Budapesti Műszaki és Gazdaságtudományi Egyetem (BME) és a Lindab Kft. együttműködése, amiről dr. Dunai László szolgált részletekkel. A Hidak és Szerkezetek Tanszék egyetemi tanára, tanszékvezetője elmondta, hogy a BME-n már régebben is folyt a nevezett szerkezeti elem igen összetett műszaki és statikai viselkedésének vizsgálata. A Lindab megjelenése lehetővé tette, hogy az addigi alapkutatások most alkalmazott kutatásban kapjanak konkrét, gyakorlati célt.
Egy kutatás-fejlesztési (K+F) program keretében a szerkezeti csomópontok laboratóriumi kísérleti vizsgálataiból levont tapasztalatok alapján kidolgozták a speciális méretezési eljárásokat és a szükséges számításokat, hozzá felhasználói programokat. Az elkészült végleges szerkezetek tulajdonságait pedig teljes léptékű tartókon végzett újabb laborkísérletek során tesztelték. Ezek keretében elvégezték azt - a mély tudományos előkészületeket igénylő - vizsgálatot is, amelynek során a törési határig, tönkremeneteli terhelték a szerkezetet, amely alapján a végeredményként kapott szerkezet - és ezáltal a teljes méretezési eljárás - tényleges biztonsági szintje meghatározható volt. A kapott adatokat a teljes mértékben magyar fejlesztésnek számító Small Building System (SBS) megalkotásában hasznosították (kb. 50-250 m² alapterületű "kis épületek"). Az eredményeket számos nemzetközi szakmai folyóiratban is publikálták, sőt a kutatások nyomán még a témával foglalkozó doktori disszertációk is születtek.
Az új termék népszerűségét és praktikusságát bizonyította, hogy a gazdasági szférából érkező szép számú megrendeléseken túl, a magán építtetők is felfedezték a műszaki újdonságban rejlő lehetőségeket. Garázsok, műhelyek, melléképületek készültek gyorsan és gazdaságosan a Lindab SBS technológiával.
Közgazdasági elemzők azt állítják, hogy a drámai következmények ellenére a gazdasági válságoknak mégis van egy pozitív hozadéka: a szereplők szükségszerűen szembesülnek az addigi gyakorlataikkal. Arra kényszerülnek, hogy még alaposabban feltérképezzék a piac igényeit és azokat a lehető leginnovatívabb módon elégítsék ki. A Lindab Kft. az SBS Maxi termékével olyan mérnöki újdonságot kínál, amely az eddigieknél sokkal gazdaságosabban és gyorsabban teszi lehetővé a 9-18 m fesztávolságú, 3-6 m vállmagasságú, ún. közepes méretű, egy légterű csarnokok építését a hazai vállalkozások számára.
Üzlet és tudomány
Hogy az SBS Maxi projekt nem előzmények nélkül való, Kotormán Istvántól, a Lindab Kft., Fejlesztési-, és oktatási vezetőjétől tudtuk meg. A 90-es években, amikor a nemzetközi cégek megjelentek Magyarországon, egymás után épültek a gyártósorokat befogadó, logisztikai funkciókat ellátó vagy éppen mezőgazdasági célokat szolgáló, hatalmas méretű csarnokok. A Lindab Kft. is nagy volumenben szolgálta ki a piacot a melegen hengerelt acél profilokból illetve lemezekből, hagyományos hegesztéses gyártástechnológiával előállított, csúcsminőségű vázszerkezeteit. Az évtized végén azonban az addigi megrendelők, illetve az egyre szaporodó KKV-k érdeklődni kezdtek a kisebb alapterületű, alacsonyabb költséggel, gyorsan megvalósítható, kiegészítő jellegű épületek (iroda, bemutatóterem, öltöző, kisebb raktár) iránt.
A Lindab cég fejlesztőinek figyelme ekkor összpontosult a nagyobb csarnokok esetében addig másodlagos szerkezeti elemként használt, egyébként nagyon jó műszaki tulajdonságokkal rendelkező, alapanyagában már korrózióvédelemmel (tűzihorganyzással) rendelkező, vékonyfalú profilokra (hidegenhengerelt Z-,C-,U-szelvények). Felmerült a kérdés, hogyan lehetne ezeket a kiváló elemeket fő tartószerkezeti rendszer céljára is felhasználva, könnyűszerkezetes "mini" csarnokokat építeni. A problémafelvetést a piaci igények tökéletesen igazolták, a műszaki fejlesztés azonban az egész szerkezeti struktúra újragondolását és komoly tudományos háttér bevonását követelte meg.
Ekkor jött létre a Budapesti Műszaki és Gazdaságtudományi Egyetem (BME) és a Lindab Kft. együttműködése, amiről dr. Dunai László szolgált részletekkel. A Hidak és Szerkezetek Tanszék egyetemi tanára, tanszékvezetője elmondta, hogy a BME-n már régebben is folyt a nevezett szerkezeti elem igen összetett műszaki és statikai viselkedésének vizsgálata. A Lindab megjelenése lehetővé tette, hogy az addigi alapkutatások most alkalmazott kutatásban kapjanak konkrét, gyakorlati célt.
Egy kutatás-fejlesztési (K+F) program keretében a szerkezeti csomópontok laboratóriumi kísérleti vizsgálataiból levont tapasztalatok alapján kidolgozták a speciális méretezési eljárásokat és a szükséges számításokat, hozzá felhasználói programokat. Az elkészült végleges szerkezetek tulajdonságait pedig teljes léptékű tartókon végzett újabb laborkísérletek során tesztelték. Ezek keretében elvégezték azt - a mély tudományos előkészületeket igénylő - vizsgálatot is, amelynek során a törési határig, tönkremeneteli terhelték a szerkezetet, amely alapján a végeredményként kapott szerkezet - és ezáltal a teljes méretezési eljárás - tényleges biztonsági szintje meghatározható volt. A kapott adatokat a teljes mértékben magyar fejlesztésnek számító Small Building System (SBS) megalkotásában hasznosították (kb. 50-250 m² alapterületű "kis épületek"). Az eredményeket számos nemzetközi szakmai folyóiratban is publikálták, sőt a kutatások nyomán még a témával foglalkozó doktori disszertációk is születtek.
Az új termék népszerűségét és praktikusságát bizonyította, hogy a gazdasági szférából érkező szép számú megrendeléseken túl, a magán építtetők is felfedezték a műszaki újdonságban rejlő lehetőségeket. Garázsok, műhelyek, melléképületek készültek gyorsan és gazdaságosan a Lindab SBS technológiával.
Egy statikai szerkezet újragondolása
Felmerült az SBS továbbfejlesztési terve, hogy nagyobb oldalsó nyílásokkal, kapukkal is rendelkezzen, már "közepes" méretű, 10-18 m fesztávolságú és akár 6 m belmagasságú csarnokok, épületek tartószerkezeteit is meg lehessen valósítani a Lindab hidegen hengerelt, tűzihorganyzott vékonyfalú szelvényeiből, annak minden előnyével.
Az újabb fejlesztésben a BME és a Lindab mellett a gyakorlati statikai tervezésben óriási tapasztalattal rendelkező Tartóterv Kft. is közreműködött - a fejlesztési folyamatról a cég vezető statikusa, Molnár Attila számolt be. A mérnökök az SBS-ben már megalkotott struktúra továbbfejlesztésének feladatát kapták. A cél az volt, hogy a Lindab C-profilok főtartó-elemként még nagyobb méretek és ezáltal nagyobb igénybevételek elviselésére legyenek képesek. Éppen ezért a változtatásokat a szerkezeti rendszer statikailag meghatározó elemein, pontjain kellett végrehajtani, hiszen a struktúrának vannak olyan jellegzetességei, amelyek egyedi műszaki megoldásokat igényeltek. A nagyobb teherbírás elérésére duplázott C-szelvényeket alkalmaztak (ún. összetett keresztmetszetet) a főtartó oszlopok és gerendák esetén, megoldották az elemek kapcsolatait, csomópontjait, az alapozáshoz való lefogatást. A függőleges oszlop és a ferde gerenda között, a keretsarokban, az erőátadás jelentős részének felvételéhez a szelvények közé helyezett könyöktámasztó rudakat használtak, továbbá bizonyos méretek felett a gerendákat összekötő vonórúd is betervezésre került. Ezen szerkezeti kialakítások összessége tette lehetővé a támaszköz és a kerettávolságok hatékony növelését a korábbi SBS-hez képest - innen származik az új szerkezeti rendszer elnevezése: SBS Maxi.

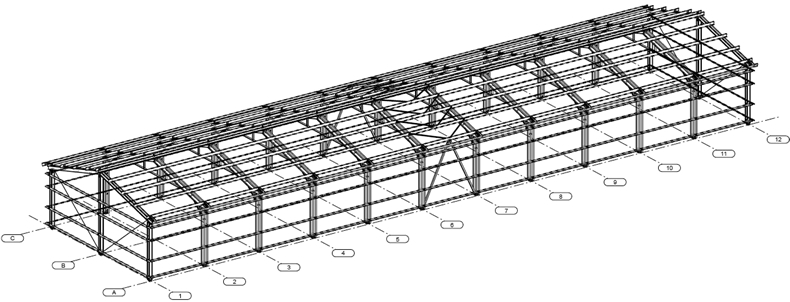

Az SBS Maxi tartószerkezetének kialakításának fejlesztésekor a korábbi SBS-nél alkalmazott megoldások mellett egy másik Lindab könnyűszerkezet, a LindabTruss rácsostartójú tetőszerkezet eredményei is felhasználásra kerültek. Ez persze nem jelenti azt, hogy a C profilokból - barkács buzgalmától vezérelve - bárki csarnokot tudna építeni, hiszen ezek a vékonyfalú termékek nagyon összetett szerkezeti viselkedést mutatnak. Érzékenyek a szerkezeti kialakításokra, peremfeltételekre, a csavarozott kapcsolatok kivitelezésére, statikailag nagyon komplex vizsgálatokat kell hozzá elvégezni (szilárdsági és stabilitási ellenőrzések, figyelembe véve a lokális és alaki torzulásos horpadásokat, kihajlást, kifordulást). Mindez nemzetközi szinten is nagyon komoly alapkutatásokat feltételez, Magyarországon pedig az SBS Maxival kapcsolatban a méretezési eljárást igen szofisztikált számítógépes szimulációs kísérletekkel támasztották alá. Ezeknek az eredményeit sikerült a Tartóterv Kft. által végzett gyakorlati statikai számításokkal integrálva egy végleges, igazolt biztonsággal rendelkező méretezési eljárásba beépíteni, amellyel lehetővé válik optimális, gazdaságos szerkezetek gyors tervezése. Az eljárással kidolgoztak standard méreteket (9-12-15-18 m fesztáv, 3-4,5-6 m vállmagasság), amelyeket a Lindab cég bocsát az érdeklődők illetve építésztervezők rendelkezésére. Ezektől eltérő egyedi méretek számítása is működik természetesen, ilyen igény esetén a Lindabhoz kell fordulni.
Az érdeklődő ügyfelek a standard méretektől eltérő szerkezetekre vonatkozóan is rövid időn belül árajánlatot kaphatnak. Egy 800-1000 m²-es épület esetében a szükséges Lindab szelvények terv szerinti gyártása a cég automatizált biatorbágyi üzemében egy-két héten belül megtörténik. Mivel a Lindab saját fejlesztésű rendszeréről van szó, a szállító a "csomaghoz" mellékeli a szükséges statikai igazoló számításokat és terveket, amelyek szükségesek a hatósági engedélyeztetéshez és a helyszíni szerelési munkák elvégzéséhez.
A vállalat a kivitelezőket illetően is segítséget tud nyújtani partnereinek, hiszen konkrét munkák esetén rendelkezésre bocsátja azon szerelő cégeket, akik az általános kivitelezői tevékenységük mellett a Lindab cég által szervezett specializált oktatásokon, illetve az SBS rendszer szerelésében szereztek évtizedes tapasztalatokat.
Felmerült az SBS továbbfejlesztési terve, hogy nagyobb oldalsó nyílásokkal, kapukkal is rendelkezzen, már "közepes" méretű, 10-18 m fesztávolságú és akár 6 m belmagasságú csarnokok, épületek tartószerkezeteit is meg lehessen valósítani a Lindab hidegen hengerelt, tűzihorganyzott vékonyfalú szelvényeiből, annak minden előnyével.
Az újabb fejlesztésben a BME és a Lindab mellett a gyakorlati statikai tervezésben óriási tapasztalattal rendelkező Tartóterv Kft. is közreműködött - a fejlesztési folyamatról a cég vezető statikusa, Molnár Attila számolt be. A mérnökök az SBS-ben már megalkotott struktúra továbbfejlesztésének feladatát kapták. A cél az volt, hogy a Lindab C-profilok főtartó-elemként még nagyobb méretek és ezáltal nagyobb igénybevételek elviselésére legyenek képesek. Éppen ezért a változtatásokat a szerkezeti rendszer statikailag meghatározó elemein, pontjain kellett végrehajtani, hiszen a struktúrának vannak olyan jellegzetességei, amelyek egyedi műszaki megoldásokat igényeltek. A nagyobb teherbírás elérésére duplázott C-szelvényeket alkalmaztak (ún. összetett keresztmetszetet) a főtartó oszlopok és gerendák esetén, megoldották az elemek kapcsolatait, csomópontjait, az alapozáshoz való lefogatást. A függőleges oszlop és a ferde gerenda között, a keretsarokban, az erőátadás jelentős részének felvételéhez a szelvények közé helyezett könyöktámasztó rudakat használtak, továbbá bizonyos méretek felett a gerendákat összekötő vonórúd is betervezésre került. Ezen szerkezeti kialakítások összessége tette lehetővé a támaszköz és a kerettávolságok hatékony növelését a korábbi SBS-hez képest - innen származik az új szerkezeti rendszer elnevezése: SBS Maxi.
Az SBS Maxi tartószerkezetének kialakításának fejlesztésekor a korábbi SBS-nél alkalmazott megoldások mellett egy másik Lindab könnyűszerkezet, a LindabTruss rácsostartójú tetőszerkezet eredményei is felhasználásra kerültek. Ez persze nem jelenti azt, hogy a C profilokból - barkács buzgalmától vezérelve - bárki csarnokot tudna építeni, hiszen ezek a vékonyfalú termékek nagyon összetett szerkezeti viselkedést mutatnak. Érzékenyek a szerkezeti kialakításokra, peremfeltételekre, a csavarozott kapcsolatok kivitelezésére, statikailag nagyon komplex vizsgálatokat kell hozzá elvégezni (szilárdsági és stabilitási ellenőrzések, figyelembe véve a lokális és alaki torzulásos horpadásokat, kihajlást, kifordulást). Mindez nemzetközi szinten is nagyon komoly alapkutatásokat feltételez, Magyarországon pedig az SBS Maxival kapcsolatban a méretezési eljárást igen szofisztikált számítógépes szimulációs kísérletekkel támasztották alá. Ezeknek az eredményeit sikerült a Tartóterv Kft. által végzett gyakorlati statikai számításokkal integrálva egy végleges, igazolt biztonsággal rendelkező méretezési eljárásba beépíteni, amellyel lehetővé válik optimális, gazdaságos szerkezetek gyors tervezése. Az eljárással kidolgoztak standard méreteket (9-12-15-18 m fesztáv, 3-4,5-6 m vállmagasság), amelyeket a Lindab cég bocsát az érdeklődők illetve építésztervezők rendelkezésére. Ezektől eltérő egyedi méretek számítása is működik természetesen, ilyen igény esetén a Lindabhoz kell fordulni.
Az érdeklődő ügyfelek a standard méretektől eltérő szerkezetekre vonatkozóan is rövid időn belül árajánlatot kaphatnak. Egy 800-1000 m²-es épület esetében a szükséges Lindab szelvények terv szerinti gyártása a cég automatizált biatorbágyi üzemében egy-két héten belül megtörténik. Mivel a Lindab saját fejlesztésű rendszeréről van szó, a szállító a "csomaghoz" mellékeli a szükséges statikai igazoló számításokat és terveket, amelyek szükségesek a hatósági engedélyeztetéshez és a helyszíni szerelési munkák elvégzéséhez.
A vállalat a kivitelezőket illetően is segítséget tud nyújtani partnereinek, hiszen konkrét munkák esetén rendelkezésre bocsátja azon szerelő cégeket, akik az általános kivitelezői tevékenységük mellett a Lindab cég által szervezett specializált oktatásokon, illetve az SBS rendszer szerelésében szereztek évtizedes tapasztalatokat.
Az SBS Maxi előnyei
Az SBS Maxi csarnokrendszer a vizsgálat mérettartományban - a főtartóelemként alkalmazott C-profil jellegzetességeiből adódóan - csekélyebb anyagfelhasználást igényel, mint a hagyományos, melegen hengerelt acél tartószerkezetek. Ebből következően jóval kisebb lesz a szerkezet önsúlya, ezzel csökken az alapozásra jutó teher, de pl. a szállítási költség is. Emiatt, az említett hagyományos hegesztéses technológiával összevetve, egy m²-re vonatkoztatva, az SBS Maxi esetében kb. 15-20 százalékos költségmegtakarítással lehet számolni. A standardizált méretezési, tervezési eljárásnak és a csavarozott, szárazkötési technológiának köszönhetően rövidül a szerelési-kivitelezési időtartam is. A megrendelő tehát jóval előbb jut a kívánt épülethez és kezdheti meg a gazdasági tevékenységet.
Az SBS Maxi nem csupán a fejlett kutatási technológiákra alapuló, hozzáadott szellemi értéket tekintve egyedi termék a hazai piacon, hanem tartósságában is. A megfelelő szerelési és karbantartási eljárások betartása mellett ugyanis a tűzihorganyzott, svédacél alapanyag még szélsőséges időjárási viszonyok közepette is tartósan képes ellenállni a környezeti hatásoknak, a korróziónak.
Az SBS Maxi csarnokrendszer a vizsgálat mérettartományban - a főtartóelemként alkalmazott C-profil jellegzetességeiből adódóan - csekélyebb anyagfelhasználást igényel, mint a hagyományos, melegen hengerelt acél tartószerkezetek. Ebből következően jóval kisebb lesz a szerkezet önsúlya, ezzel csökken az alapozásra jutó teher, de pl. a szállítási költség is. Emiatt, az említett hagyományos hegesztéses technológiával összevetve, egy m²-re vonatkoztatva, az SBS Maxi esetében kb. 15-20 százalékos költségmegtakarítással lehet számolni. A standardizált méretezési, tervezési eljárásnak és a csavarozott, szárazkötési technológiának köszönhetően rövidül a szerelési-kivitelezési időtartam is. A megrendelő tehát jóval előbb jut a kívánt épülethez és kezdheti meg a gazdasági tevékenységet.
Az SBS Maxi nem csupán a fejlett kutatási technológiákra alapuló, hozzáadott szellemi értéket tekintve egyedi termék a hazai piacon, hanem tartósságában is. A megfelelő szerelési és karbantartási eljárások betartása mellett ugyanis a tűzihorganyzott, svédacél alapanyag még szélsőséges időjárási viszonyok közepette is tartósan képes ellenállni a környezeti hatásoknak, a korróziónak.
Az SBS Maxi alkalmazhatósági területei
A komplett épületrendszer kb. 200-1500 m²-es alapterületek egy légterű fedését teszi lehetővé 6,0 méteres vállmagasságig. Mindenekelőtt kiválóan alkalmas tárolók, raktárak, gyártó üzemek, összeszerelő épületek céljára. Másik kedvelt alkalmazási területe a mezőgazdasági szektorban folyó technológiai folyamatokat kiszolgáló épületek csoportja. Munkagépek, járművek, szerszámok, ömlesztett vagy zsákolt termények, áruk biztonságos és az időjárás viszontagságaitól védett tárolására egyaránt alkalmasak. A megfelelő hőszigetelés és szellőztetés esetén istállóként is használható. Az SBS Maxi megfelelő színteret biztosít a kiszolgáló jellegű feladatok ellátásához is. Nagy gyárak, logisztikai központok mellett képes befogadni a technológiai, gépészeti egységeket, de alkalmas öltözőnek, portának, irodának is. A magán építtetők használhatják műhelyként, garázsként, tárolónak vagy éppen melléképületként.
