Egyesíti magában a termosztatikus radiátorszelep, a motoros szabályozó szelep és a dinamikus beszabályozó szelep minden előnyét
Egyszerűbb méretezés és kivitelezés

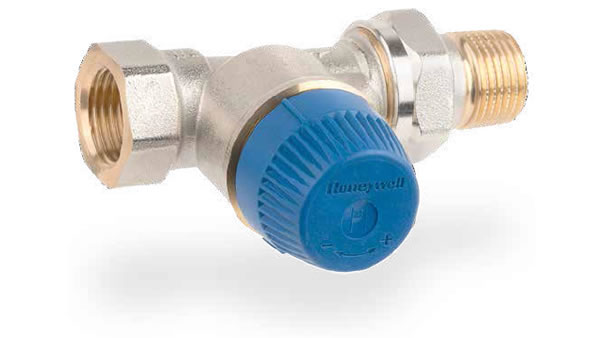

Az új Kombi-TRV termosztatikus radiátorszelepek a Honeywell dinamikus nyomásfüggetlen szelep portfólióját teszi teljessé, és 2018. júniustól rendelhetőek.
Ez a komplex szelep a legegyszerűbb és legjobb megoldás változó tömegáramú kétcsöves radiátoros fűtési rendszerek tervezésére és kivitelezésére. Egyesíti magában a termosztatikus radiátorszelep, a motoros szabályozó szelep és a dinamikus beszabályozó szelep minden előnyét.
Helyi hőmérséklet szabályozás valósítható meg egy M30x1.5 csatlakozású termosztatikus fejjel, de akár vezetékes MT4 típusú termoelektromos működtetővel is ellátható. Az evohome RF kommunikációs vezeték nélküli rendszerbe is illeszthető a HR92 típusú RF radiátorszelep működtetők segítségével.
Speciális jellemzők
- A fűtési közeg nem áramlik át a belső szelepbetéten, így csökken a szennyeződés és eltömődés lehetősége
- Az előbeállítás értéke megadható egy 7-es villáskulccsal vagy egy speciális állító kulccsal
- A Kombi-TRV szelepek kompatibilisek:
-Honeywell M30 x 1.5 csatlakozású termosztatikus radiátorszelep fejekkel
-Bizonyos Honeywell MT4 típusú működtetőkkel
-Honeywell HR típusú működtetőkkel
- A szelepbetét a fűtési rendszer üzeme alatt, a rendszer ürítése nélkül cserélhető egy szerszám segítségével
A Kombi-TRV szelep elérhető az alábbi méretekben és rendelési számokkal:
| Rendelési szám | Megnevezés |
|---|---|
| V2100EPI10 | DN10, sarok EN215 szerint |
| V2100DPI10 | DN10, egyenes EN215 szerint |
| V2100EPI15 | DN15, sarok EN215 szerint |
| V2100DPI15 | DN15, egyenes EN215 szerint |
| V2100EPI20 | DN20, sarok EN215 szerint |
| V2100DPI20 | DN20, egyenes EN215 szerint |
| V2100API10 | DN10, axiális |
| V2100API15 | DN15, axiális |
| A Kombi-TRV szelep alkalmazható: | A Kombi-TRV szelep alkalmazása nem javasolt: | ||
|---|---|---|---|
| Kétcsöves radiátoros fűtési rendszerekben | √ | Egycsöves fűtési rendszerekben | x |
| Nyomáskülönbség szabályozással ellátott közvetlen távfűtési rendszerekben | √ | Légkezelőt is ellátó kétcsöves rendszerekben | x |
| Indirekt távfűtési rendszerekben | √ | Direkt távfűtési rendszerekben | x |
| Hőszivattyús rendszerekben, ahol a ΔT nagyobb, mint 10° C | √ | Hőszivattyús fűtési rendszerekben, ahol a ΔT kisebb, mint 10° C | x |
| Megnevezés | |
|---|---|
| Közeg | Víz vagy víz-glikol keverék, VDI 2035 szerint |
| Közeg pH-értéke | 8-9.5 |
| Működtető csatlakozási méret | M30x1.5 |
| Szelepmérték | DN10, DN15, DN20 |
| Üzemi hőmérséklet | 2 - 120 °C |
| Max. üzemi nyomás | PN10 |
| Megengedhető nyomásesés | 10 - 60 kPa |
| Beállítható térfogatáram tartomány | 20 – 140 l/h |
| Max. névleges térfogatáram 10 kPa nyomásesésnél (EN215) | 120 l/h |
| Zárási méret | 11,5 mm |
| Lökethossz | 2,5 mm |
| Gyári beállítás | 8-as pozíció (teljesen nyitott) |
