Az Eaton F típusú áramvédő kapcsolók megbízható védelmet nyújtanak és magas biztonságot garantálnak a téves kioldásokkal szemben
Az áramvédő kapcsolók (ÁVK) területén mára már közismerté vált az AC típusú ÁVK-k használata, melyek szinuszos váltakozó áramra érzékenyek. Illetve a nagyobb biztonsági szintet jelentő A típusú ÁVK-k alkalmazása, melyek már pulzáló egyenáramra is érzékenyek.
Az Eaton F típusú áramvédő kapcsolója biztosítja a személyek és a rendszerek továbbfejlesztett védelmét, összhangban az IEC / EN 62423 szabvány előírásaival. A szabvány tartalmazza az F típusú áramvédő kapcsolók követelményeihez és teszteléséhez kapcsolódó műszaki adatokat. A tárgyi szabvány (MSZ EN 62423:2013) pillanatnyilag csak angol nyelven létezik „F típusú és B típusú áramvédő kapcsolók beépített túláramvédelemmel és a nélkül, háztartási és hasonló célokra” címmel.
A szabványelőírások eredményeként módosultak a frekvenciaváltós meghajtásokat tartalmazó berendezésekre vonatkozó ajánlások. Ennél az alkalmazás típusnál vegyes frekvenciájú hibaáramok keletkezhetnek, amelyekkel a hagyományos (A típusú) áramvédő kapcsolók nem tudnak megbirkózni.
Az F típusú áramvédő kapcsolók nem csupán biztonságos és megbízható védelmet nyújtanak a szinuszos AC és a pulzáló DC hibaáramokkal szemben, hanem képesek a vegyes frekvenciájú hibaáramok kezelésére is 1 kHz-ig. Másik lényeges tulajdonságuk a magas terhelés tűrése, melynek következtében 10 mA-ig nem történik kioldás, illetve nagy ellenálló képesség jellemzi a túlfeszültségek tekintetében.
A G/F típus 10 ms kioldású késleltetéssel és 3 kA-es lökőáram-állósággal, míg az S/F típus 40 ms késleltetéssel és 5 kA-es lökőáram-állósággal rendelkezik, azaz ha a „hiba” időközben megszűnik, akkor nem fordul elő téves kioldás. Az F típusú áramvédő kapcsolók 2 és 4 pólusú változatban érhetők el, jelenleg 16, 25, 40, 63 A névleges áramú kivitelben, de 2017-től már 80 és 100 A kivitelben is. Három, különböző névleges hibaáramú verzió rendelhető: 30, 100, 300 mA. Az összes F típusú áramvédő kapcsoló feszültség független (természetesen a megadott névleges értékig), ezáltal jóval szélesebb az alkalmazási területük. Látható tehát, hogy az F típusú áramvédő kapcsolók a magas biztonság mellett megbízható működést biztosítanak ipari és lakossági ügyfeleknek egyaránt.
Az F típusú áramvédő kapcsolókat kifejezetten egy frekvenciaváltós felhasználási területre tervezték. A legnépszerűbb 1-fázisú frekvenciaváltóval rendelkező készülékek a teljesség igénye nélkül: mosógépek, mosogatógépek, porszívók, szivattyúk, fűtő-hűtőrendszerek, ütvefúrók, hegesztőberendezések. Az Eaton F típusú áramvédő kapcsolók megbízható védelmet nyújtanak és magas biztonságot garantálnak a téves kioldásokkal szemben. Továbbá ezen a területen portfólió széles választékkal rendelkezik, melyek közt megtalálhatók a (jelenleg legnagyobb biztonsági szintnek tekinthető) B, B+, Bfq típusú áramvédő kapcsolók is.
Az Eaton F típusú áramvédő kapcsolója biztosítja a személyek és a rendszerek továbbfejlesztett védelmét, összhangban az IEC / EN 62423 szabvány előírásaival. A szabvány tartalmazza az F típusú áramvédő kapcsolók követelményeihez és teszteléséhez kapcsolódó műszaki adatokat. A tárgyi szabvány (MSZ EN 62423:2013) pillanatnyilag csak angol nyelven létezik „F típusú és B típusú áramvédő kapcsolók beépített túláramvédelemmel és a nélkül, háztartási és hasonló célokra” címmel.
A szabványelőírások eredményeként módosultak a frekvenciaváltós meghajtásokat tartalmazó berendezésekre vonatkozó ajánlások. Ennél az alkalmazás típusnál vegyes frekvenciájú hibaáramok keletkezhetnek, amelyekkel a hagyományos (A típusú) áramvédő kapcsolók nem tudnak megbirkózni.
Az F típusú áramvédő kapcsolók nem csupán biztonságos és megbízható védelmet nyújtanak a szinuszos AC és a pulzáló DC hibaáramokkal szemben, hanem képesek a vegyes frekvenciájú hibaáramok kezelésére is 1 kHz-ig. Másik lényeges tulajdonságuk a magas terhelés tűrése, melynek következtében 10 mA-ig nem történik kioldás, illetve nagy ellenálló képesség jellemzi a túlfeszültségek tekintetében.
A G/F típus 10 ms kioldású késleltetéssel és 3 kA-es lökőáram-állósággal, míg az S/F típus 40 ms késleltetéssel és 5 kA-es lökőáram-állósággal rendelkezik, azaz ha a „hiba” időközben megszűnik, akkor nem fordul elő téves kioldás. Az F típusú áramvédő kapcsolók 2 és 4 pólusú változatban érhetők el, jelenleg 16, 25, 40, 63 A névleges áramú kivitelben, de 2017-től már 80 és 100 A kivitelben is. Három, különböző névleges hibaáramú verzió rendelhető: 30, 100, 300 mA. Az összes F típusú áramvédő kapcsoló feszültség független (természetesen a megadott névleges értékig), ezáltal jóval szélesebb az alkalmazási területük. Látható tehát, hogy az F típusú áramvédő kapcsolók a magas biztonság mellett megbízható működést biztosítanak ipari és lakossági ügyfeleknek egyaránt.
Az F típusú áramvédő kapcsolókat kifejezetten egy frekvenciaváltós felhasználási területre tervezték. A legnépszerűbb 1-fázisú frekvenciaváltóval rendelkező készülékek a teljesség igénye nélkül: mosógépek, mosogatógépek, porszívók, szivattyúk, fűtő-hűtőrendszerek, ütvefúrók, hegesztőberendezések. Az Eaton F típusú áramvédő kapcsolók megbízható védelmet nyújtanak és magas biztonságot garantálnak a téves kioldásokkal szemben. Továbbá ezen a területen portfólió széles választékkal rendelkezik, melyek közt megtalálhatók a (jelenleg legnagyobb biztonsági szintnek tekinthető) B, B+, Bfq típusú áramvédő kapcsolók is.

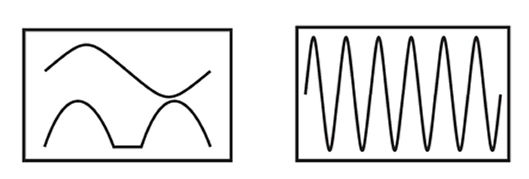

F típus – Érzékenységet jelölő szimbólumok
Váltakozó hibaáramot képes érzékelni az AC, A és F típusú áramvédő kapcsoló

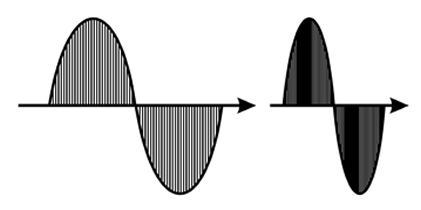

Változó frekvenciát képes érzékelni az F típusú áram-védőkapcsoló

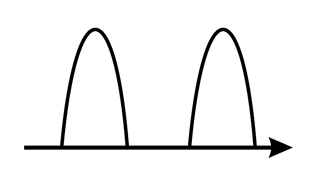

Pulzáló DC hibaáramot képes érzékelni az A és F típusú
áramvédő kapcsoló
Amennyiben az F típusú áramvédő kapcsolóval kapcsolatban árajánlatot, egyéb információt vagy katalógust szeretne kérni az Eaton Industries Kft. munkatársától, használja a megfelelő gombot.
