Lindab DimTruss méretező program

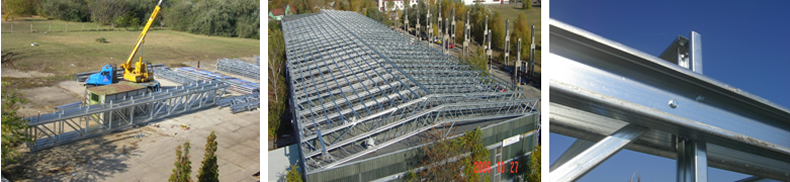

A Lindab cég egyik legújabb fejlesztési eredménye a vékonyfalú acél C-profilokból összeállítható könnyűszerkezetes rácsos főtartó, amely kiválóan alkalmas kis- és középméretű ipari épületek tetőszerkezetének megvalósítására (gazdaságos mérettartománya kb. 10-24m fesztávolság és 3-6m tartóosztás esetén adódik).
A rácsostartó dupla C-profilból álló összetett szelvényű övrudakból, és azok közé bevezetett szimpla vagy dupla C-szelvényű rácsrudakból tevődik össze.

A nagyszilárdságú, tüzihorganyzott profilok garantálják a nagy teherbírású, tartós szerkezetet, míg a hatlapfejű metrikus csavaros bekötések és kapcsolatok biztosítják a gyors és egyszerű szerelést. A Lindab profilok, valamint az egyedi tervezésű és gyártású acél szerelvények felhasználásával a rácsostartók összeállítása (előregyártása) üzemben, időjárástól védett helyen történik. A könnyű önsúly miatt a tartók szállítása és helyszíni szerelése igen gazdaságos.
A függőleges alátámasztó szerkezet egyaránt lehet téglafal, tégla- vagy vasbeton pillér, acél oszlop, igazodva az építtetői igényekhez, az épület funkciójához és a műszaki követelményekhez. A rácsostartókhoz a hagyományos csarnokszerkezeteknél jól bevált tetőburkolati típusok közül bármelyik kivitelezhető: Lindab Z-szelemensorhoz rögzített egyrétegű (szigeteletlen) vagy kétrétegű (hőszigetelt) trapézlemezes, szendvicspanel tetőburkolat, vagy akár a rácsostartó felső övére közvetlenül elhelyezett magasprofil (tipikusan LTP150) trapézlemezes lágyfedésű tetőrendszer.

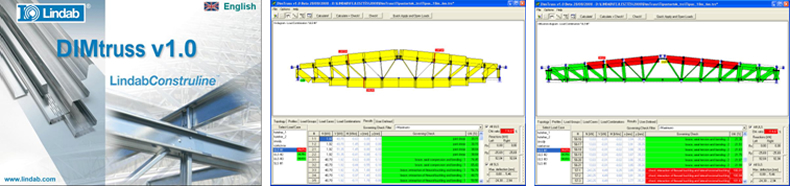

A rácsostartó formája, hálózati geometriája a gyártási és szerkesztési korlátok betartása mellett teljesen egyedi módon tervezhető. Az egyedi statikai méretezési eljárást a Lindab cég a Budapesti Műszaki és Gazdaságtudományi Egyetemmel közös kutatás-fejlesztési projekt keretében, az Eurocode szabványok előírásai szerint dolgozta ki, 1:1 léptékű próbatesteken végrehajtott laboratóriumi kísérletsorozattal verifikálva. Az összetett tervezési folyamat gyors gyakorlati végrehajtását a legújabb saját fejlesztésű Lindab célszoftver, a DimTruss program biztosítja, amely révén az adott tervezési viszonyok (geometriai méretek, terhek) mellett az optimális megoldás könnyűszerrel megtalálható.

A statikai program felépítése és működése:

• Globális geometria meghatározása
  (a szimmetrikus rácsostartó fesztávolsága, támasz feletti induló magassága, felső öv hajlásszöge vagy gerincmagasság, csomópontok kiosztása)
• Rúdszelvények megadása, bekötő csavarok típusának, elrendezésének definiálása
• A statikai váz automatikus generálása (külpontos bekötésű, nyomatékbíró belső csomópontokkal)
• Terhek, tehercsoportok és teherkombinációk bevitele
• Az elmozdulások és az igénybevételek meghatározása elsőrendű végeselemes számítással történik, síkbeli modellen
• A vékonyfalú rúdszelvények teherbírási ellenőrzése Eurocode alapján (rúdtípusonként, tönkremeneteli módok szerint válogatva)
• Dokumentáló rész: statikai számítás tömör és részletes kivonata (TXT), konstrukciós rajz (DXF), statikai váz rajza (JPG), profilok anyaglistája (XLS)

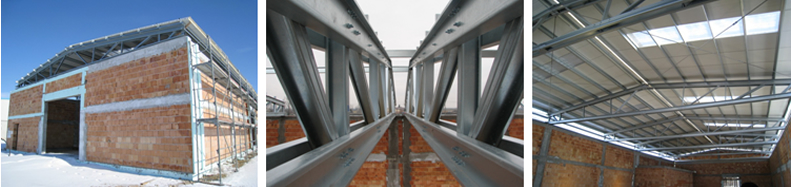

A szoftvert a Lindab cég szerződött partnereinek (tervező, illetve saját tervező csoporttal rendelkező kivitelező és kereskedő cégek) biztosítja, részletes ismertetését és használatát tervezői tanfolyamok szervezésével segíti. A legújabb megvalósult referenciamunka tervezése már a DimTruss program hatékony támogatásával készülhetett el, ezzel hozzájárulhatott az igen szoros határidő betartásához.

Ha DimTruss programmal kapcsolatban információt szeretne kérni a Lindab Profil munkatársától, használja az alábbi Információkérés gombot.
