Geotermikus energiahasznosítás Mezőberényben, Uponor előszigetelt távvezeték rendszerrel

A város közintézményeiben termálvízre alapozott hőellátó rendszert építettek ki


Mezőberény Város Önkormányzata a földgáz világpiaci árának alakulását és a környezettudatos üzemeltetést szem előtt tartva úgy döntött, hogy a Környezet Energia Operatív Program keretében pályázatot nyújt be a közintézményeiben lévő földgáz alapú fűtés kiváltására és termálvízre alapozott intézményi hőellátó rendszert épít ki. A termálvízre alapozott intézményi hőellátó rendszer alapja, hogy a Mezőberény területén feltárható cca. 85-90°C vízhőmérsékletű termálvíz szolgálja ki az intézmények fűtési és használati melegvíz igényét oly módon, hogy az az intézmények földgáz felhasználását a lehető legmagasabb mértékben kiváltsa. A projekt kivitelezésében résztvevő cég az Aquaplus Kft. az Uponor Épületgépészeti Kft. előszigetelt távvezeték rendszerét választotta.

A rendszer alapadatai és felépítése:

A geotermikus energia hasznosítás alapfeltétele a megfelelő mennyiségű és hőmérsékletű termálvíz kitermelhetősége. Amennyiben a célterület hévízbeszerzési adottsága kielégíti a hőigényeket, abban az esetben megfelelő mélységű és minőségű mélyfúrású termálkúttal a szükséges hőfokú és mennyiségű termálvíz kitermelhető. Mezőberény városában a termálvíz alapú közintézményi hőellátó rendszer energiaszükségletét biztosító termálkút adatai a következők:

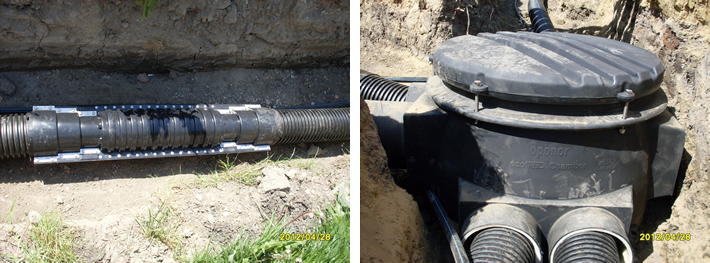

Geotermikus energiahasznosítás Mezőberényben, Uponor előszigetelt távvezeték rendszerrel
Geotermikus energiahasznosítás Mezőberényben, Uponor előszigetelt távvezeték rendszerrel

Megnevezés:
Talpmélység:
Üzemben kitermelhető vízmennyiség:
Kitermelt vízhőfok:

T-1
2003 m
30 m³/h

88,9 °C

A rendszer működési elve:

A T-1 jelű termál termelőkútba telepített búvárszivattyú termeli ki az energiahordozó termálvizet, mely az MSZ 22116 szabvány szerint megépített DN 80-as szerelvénysoron és bekötő vezetéken keresztül a kút közvetlen közelében elhelyezett tározóba kerül a vele együtt telepített GMT típusú gázmenetesítőn keresztül.
A tározó tartály térfogata 50 m³, ahonnan a pufferelt víz gravitációs úton folyik rá a nyomásfokozó szivattyú csoportra. A nyomásfokozó szivattyúk 3 db durvaszűrőn keresztül adják ki a vizet a kétvezetékes termál vezetékhálózatra, a pillanatnyi intézményi hőelvétel szükséglet függvényében.

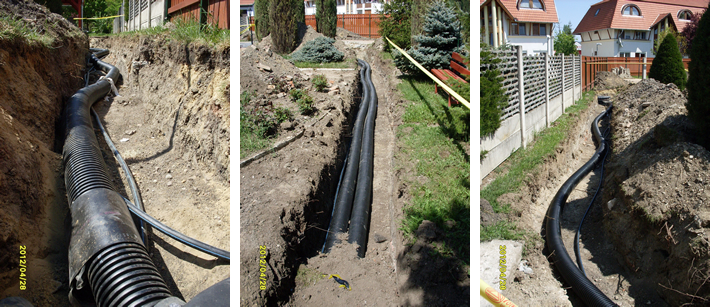

Geotermikus energiahasznosítás Mezőberényben, Uponor előszigetelt távvezeték rendszerrel
Geotermikus energiahasznosítás Mezőberényben, Uponor előszigetelt távvezeték rendszerrel

A rendszerbe kiadott, kezelt termálvíz hőenergiája alapvetően két körben kerül felhasználásra:

  • Termál távfűtés: termál távvezetéken keresztül a rendszerbe kapcsolt intézmények hőellátása közvetlen módon.
  • Szekunder távfűtés: távfűtési központonban primer energiahordózóként központi hőcserélő adja át a termálvíz hőenergiáját, és azt kétvezetékes zárt, nyomott rendszerben szállítja a felhasználási pontok hőközpontjaiba.

A szekunder távfűtési rendszer Uponor Ecoflex Thermo Single és Twin felxibilis, előszigetelt közvetlenül földbe fektethető maximum 95°C üzemi hőmérsékletre tervezett, PN6 nyomásfokozatú, távvezetéki rendszeren a következő épületeket látja el hőenergiával.

  • Petőfi Sándor Gimnázium kollégium
  • „A+B” épület és konyha
  • Városi közszolgáltató irodaépület és műhely
  • Szociális otthon Juhász Gyula úti épület
  • Polgármesteri Hivatal
  • Idősek klubja
  • Városi múzeum

A szekunder távfűtési rendszer a következő hőfoklépcsőkkel üzemel:

  • Termálvíz hőfoklépcső:
    80/50°C
  • Távfűtési hőfoklépcső:
    75/48°C
  • Gázkazán fűtési hőfoklépcső:
    80/60°C

Termál távfűtetési rendszer épületen kívül: (DN110 csőméretig) Uponor Ecoflex Thermo Single és Twin flexibilis, előszigetelt, közvetlenül földbe fektethető, maximum 95 °C üzemi hőmérsékletre tervezett, PN6 nyomásfokozatú, távvezetéki rendszeren keresztül juttatja a termálvizet a következőkben felsorolt felhasználó intézmények felé.

Termál energiával közvetlenül ellátott intézmények:

  • Távfűtési központ gépház
  • Petőfi Sándor Gimnázium kollégium „C” épület
  • MBKÁI kollégium és technika terem
  • Családsegítő szolgálat
  • MBKÁI és PSG közös kazánház
  • Szociális otthon Puskin utcai épület
  • Művelődési ház és könyvtár
  • MBKÁI Luther téri épület
  • Városi bölcsőde, óvoda és óvoda gondnokság

A szekunder távfűtési rendszer központi hőcserélőjéről érkező lefűtött termálvíz és a direkt termál rendszer hőközpontjaiból visszatérő lefűtött termálvíz közös vezetéken jut el a visszasajtoló vízbázis gépészeti egységéhez. A visszasajtoló távvezeték D110-es szigeteletlen Uponor Pe-Xa vezeték. A víz a visszasajtoló csővezetéken keresztül a visszasajtoló puffer tartályba kerül, ahonnan gravitációs úton folyik a visszasajtoló nyomásfokozó szivattyúcsoportra. A nyomásfokozó szivattyúk átnyomják a vizet a 20/10 mikronos szűrőcsoporton, ahonnan a víz a speciális kútfejen keresztül a visszasajtoló kútba, majd onnan a termálvíz rétegbe kerül.

Miért Uponor előszigetelt távvezeték rendszer?

  • 100 m-es tekercsben is szállítható
  • nagy tapasztalat, 1985 óta több mint 30 millió méter
  • beépített előszigetelt távvezeték
  • Pe-Xa haszoncső, oxigén diffúzió ellen védő EVOH réteggel
  • könnyű, gyors beépítés, fektetés
  • akár helyszíni műszaki segítség és projekt követés a kivitelezés ideje alatt is

Az Uponor előszigetelt csőrendszerről bővebben olvashat, ha a hír alatti termékképre kattint, amennyiben árajánlatot, egyéb információt vagy katalógust szeretne kérni az Uponor Épületgépészeti Kft. munkatársától, használja a megfelelő gombot.
