record automata ajtók alkalmazási lehetőségei

A nagyfokú megbízhatóságot az akár 10 éves garancia lehetősége is alátámasztja


1. Felhasználási terület
Sokan gondolják még ma is, hogy az automata ajtó luxus, kicsit "flancos", de mindenképpen drága dolog. Ez mára már tévhitnek számít. Ma már a legtöbb esetben az ajtók olyan helyekre kerülnek, ahol menekülési útvonali, füstelvezetési, speciális biztonsági, vagy beléptetési igények merülnek fel. Ezekben az esetekben már sokszor nemhogy drágábbak, hanem olcsóbbak, mint a speciális felszereltségű kézi megoldások.
Az automata ajtók éppúgy használhatók magán- és középületek, szállodák, üzletek, bankok, repterek, pályaudvarok, gyógyszertárak kis és nagy forgalmú bejárataként, mint belső tereket elválasztó átjárókban, kórházakban folyosói elválasztó és műtőajtókhoz, hűtőterekhez - és még rengeteg olyan helyen, ahol valamilyen oknál fogva problémás az ajtók kézi használata. Mindemellett az elegancia, vagy éppen a higiénia lényeges szempont és kiemelt jelentőséggel bír, hogy az ajtók - az emberek áthaladása után - mindenképpen visszazáródjanak.

2. Nyitásmódok
Sok esetben az automata ajtók kizárólag oldalra elcsúszó tolóajtók képében jelennek meg a tervezők előtt, pedig azoknak sok típusa létezik. Minden gyártónál mások a típusjelzések, de alapvetően mozgási módjuk a meghatározó. Ezek a következők - a RECORD zsargonjában szereplő jelölésekkel:

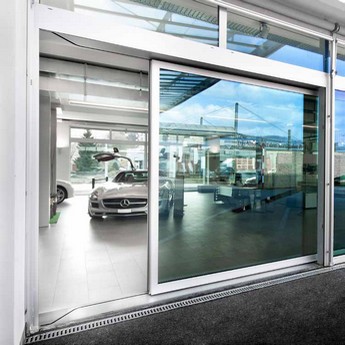

  • Hagyományos tolóajtók/teleszkópos tolóajtók - STA/TSA:
    Egy és két irányba mozgó, két, vagy négyszárnyú, hosszú távon is rendkívül csendes és megbízható tolóajtók, amik minden helyre alkalmasak, ahol van elég hely az ajtószárnyak mozgásához. A hagyományos ajtók maximális nyitásszélessége 3000 mm, míg a teleszkóposoké 4000 mm.

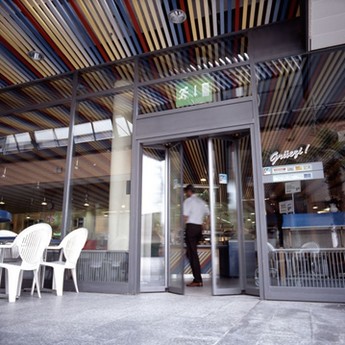

  • Harmonika ajtó - FTA:
    Folyosókra, vagy kétszárnyú automata nyitó automatikák alternatívájaként, illetve akár szegmens ívbe is helyezhető. Minimális helyigényű, speciális mozgató mechanizmusának köszönhetően extrém nagy teherbírású automata ajtó. Maximális mérete 2000 mm x 2500 mm.

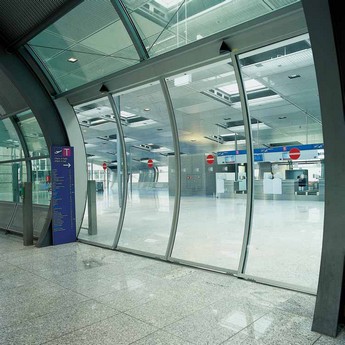

  • Íves, félköríves, körajtók RST, BST, IBST ABST:
    Íves, félköríves, kör alakú ajtók, amelyek kiemelkedően elegáns megjelenést kölcsönöznek az épületnek. Minden pozitívummal rendelkeznek, amivel a hagyományos tolóajtó, s maximális nyitási szélessége 3000 mm.
  • Szögben záródó tolóajtók - PST:
    Speciális kialakítású 90-270 fokos szöget bezáró kialakítási lehetőségükkel akár az épületek sarkaira való elhelyezést is lehetővé teszik - egy automatikával. Kis méretben felettébb praktikus, nagy méretben lenyűgöző megjelenésű.
  • Ajtónyitó automatika - DFA:
    Hagyományos felnyíló ajtókra (akár tűzgátlóra is) szerelhető nyitó automatika. Szélességét tekintve 600-1400 mm-es ajtószárnyakra használható. Ezek súlya akár 600 kg is lehet. E típus hangtalanul és olaj nélkül működik, van csúszó sínes (automatika a nyitási oldalon van) és toló karos megoldása - illetve létezik a DFA INVERS típus, amely menekülési útvonalakra is használható. Az elektromosság megszűnésekor, vagy tűzjelre a Full Power (FP) típus becsuk és úgy marad, míg az Invers (IN) kinyit és úgy marad.
  • Biztonsági ajtók:
    Hagyományos tolóajtók, speciális profilrendszerrel és üvegszerkezettel. E típusok profilrendszerébe épített függőleges rúdzárak nehezítik meg a behatolni készülők dolgát. Padlósínnel és "B" fokozatú biztonsági üveggel szinte áthatolhatatlan. Méretei az STA típussal megegyezők.
  • Füstgátló automata ajtók:
    Ezek a speciális szerkezetek ránézésre kicsit robusztusabbnak látszanak hagyományos társaiknál. Erősebb a profilrendszerük, megnövelt biztonsági fokú duplamotoros automatikájuk és speciális - alul-felül gumizárást nyújtó - kialakításuk miatt tudják útját állni a füstnek. Maximális méretük 2000 mm x 2500 mm.
  • Blue Motion technika:
    A RECORD kiemelt fontosságúnak tartja az energia megtakarítását. Vadonatúj profilrendszere már hőhídmentes, bár e profil az energia megtakarításának mindössze 7-8 százalékáért felel. A maradék 83-85% a speciális, láthatatlan - motoros záródású gumi és speciális automata küszöbös - kialakítás. Ennek köszönhetően a füstgátló ajtóhoz hasonlóan - de jóval kedvezőbb áron - képes biztosítani az ajtó zárt állapotában a maximális hőszigetelést és légzárást. Értékei már erősen megközelítik a körülötte lévő portálszerkezetét! E technológiának köszönhetően biztosítható a 90-93%-os légzárás, ami az automata szerkezeteknél eddig ismeretlen és kivitelezhetetlen volt.

3. Rögzítési, beépítési szükségletek
A minőségi automata szerkezetek általában önhordók. A legfontosabb pont a beépítésekkor az ajtómozgató automatikájának rögzítése. Amennyiben nyílás fölé kerül az automatika, úgy e falszerkezetnek kell viselnie ennek és az ajtólapoknak a súlyát is. Ez valójában nem vészes: egy vastagabb gipszkarton szerkezet is elégséges egy átlagos méretű - 1500 mm x 2100 mm - ajtó megtartásához. Ennél nagyobb ajtók esetén azonban vagy dupla kartonszerkezet, vagy komolyabb teherbírású falazat szükséges. (A harmonika ajtónál - a tolóajtótól eltérően - annak függőleges profiljai viselik a terhet, így e típusnál még a falszerkezet minősége sem igazán lényeges.)

Amennyiben nyílásba építjük az ajtót, úgy ne feledjük el, hogy az automatika magassága még levonódik a nyíláséból (típustól függően 108-150-200 mm, harmonika esetén 180 mm). Ebben az esetben a teherhordás az automatika jobb és bal oldalán, a nyílás belsejében valósul meg. Ilyenkor például érdemes egy lyukacsos téglaszerkezetnél a téglák elhelyezésére odafigyelni, hogy a rögzítés megoldható legyen.

Beépítés szempontjából kiemelt fontosságú, hogy a padló a teljes mozgási szélességben sík legyen és - amennyiben az ajtólapok fal elé csúsznak el - a falszerkezeten ne legyen semmilyen kiálló elem. Javaslom, hogy az automatika magasságnál 100 mm alá lehetőség szerint ne menjen a tervező, mert ebben az esetben erősebb tartószerkezeti szükséglet (kisebb szerkezeti felfekvés) mellett, általában drágább, ám rövidebb élettartamú ajtó építhető csak be annak kisebb és gyengébb alkatrészei miatt.

4. Vezérlési lehetőségek
Az ajtók energiaellátás szempontjából egyformák. 230 V váltóáram szükséges a működtetésükhöz, általában 2-2,5 A lomha biztosítékok használata mellett.

5. Néhány érdekesség
Automata ajtóknál általában nem standard, ám a RECORD megoldásai között megtalálhatók:

  • Fénysorompó (rácsukódás elleni védelem) nélküli működés, az ajtószárnyak között átlátó, speciális technológiájú RECORD érzékelőknek köszönhetően. Megnövelt biztonság - kevesebb műszaki elem felhasználásával.
  • Az ajtó függőleges profiljaiba integrált igen esztétikus, kívülről-belülről használható kampószár, amiből csak a cilinderbetét látszik ki. Ezzel akár 5 pontos zárás is megvalósítható. Így a szétfeszíthetőség kizárt, az esztétikum megemelt.
  • Nyomógombos (mozgásérzékelők nélküli) üzem esetén, az ajtót nyitó nyomógombokat szintén az ajtószárnyon - süllyesztve - helyezzük el. Így esztétikusabb az eddigi fali kapcsolós módszereknél és kivitelezésekor nem kell külön kábelezés.
  • Beléptető rendszer esetén a proxy kártyaolvasót szintén e profilba integráljuk. Ez olcsóbb megoldás a korábbiaknál és szintén igen esztétikus. Itt sem kell külön kábelezés.

6. Konklúzió:
Egy modern, jól használható, gazdaságosan üzemeltethető épület ma már elképzelhetetlen automata nyílászárók nélkül.
Amennyiben
- nem kívánja ellátni az épületet az ajtó és a hő-, illetőleg füstelvezető rendszerrel szükséges kapcsolat miatt speciális kábelezéssel (a 230 V központi megszakításával azok nyithatók),
- nem akarja a menekülési útvonalakat extra nyílászáró-kiegészítőkkel megtervezni (mint az előző pont),
- az épület szellőztetését központilag kívánja megoldani (mint az előző pontok),
- vagy az épület különböző nyílászáróinak pozícióját, állapotát kontrollálni kívánja (központi elhelyezésű kezelő egység), úgy mindenképpen az automata ajtók a megfelelők.

record automata ajtók alkalmazási lehetőségei
record automata ajtók alkalmazási lehetőségei

A RECORD ajtók alacsony fenntartási költségei és rendkívül hosszú élettartamuk, illetve a RECORD Kft. részéről mind az előkészítéskor, mind az utánkövetés ideje alatt nyújtott nagyfokú rugalmasság és segítségnyújtás miatt az egyik legjobb választás lehet egy előrelátó tervező, de akár kivitelező számára is.
10 év garanciát a mai világban nem sokan adnak hasonló termékekre, csak az ad, aki igazán bízik a termékében.

A RECORD automata ajtókkal kapcsolatban további információért kattintson a hír alatti termékképekre, ha árajánlatot, további információt vagy katalógust szeretne kérni a RECORD Ajtó-automatizálási Kft. munkatársától, használja a megfelelő gombot.
