Magastetők (tetőtérbeépítések) hőszigetelése az URSA üveggyapot termékekkel

2010. július 07.

Tényleges tetőtéri hőveszteség számítása

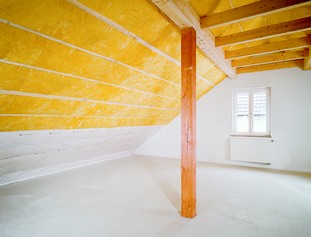

A tetőterek hasznosítása (beépítése) során elkerülhetetlen a magastetők hőszigetelése. Elterjedt hőszigetelési megoldás volt, hogy a szálas szerkezetű hőszigetelő anyagot a szarufák közé helyezték el, ám napjainkban szigorodnak az épületenergetikai követelmények, és így - a kis szerkezeti vastagságok miatt - a megfelelő hőtechnikai követelményeket a hagyományos szarufás szerkezetekkel nem tudják kielégíteni.
A megfelelő és ideális rétegvastagságok kialakításához belső léc vagy fém váz használatával szükséges különböző kiegészítő szerkezeti elemeket is betervezni.
Mindezekből következik, hogy a legoptimálisabb hőszigetelés kialakítása végett, a hőszigetelő anyagot a szarufák között és a szarufák alatt elhelyezve szükséges kialakítani.
Hazánkban a 7/2006. ( V.24. ) TNM - Rendelet foglalkozik az épületek energetikai jellemzőinek a meghatározásával, ez tartalmazza a különböző épülethatároló szerkezetek maximális hőátbocsátási értékét. Ebben az esetben ez fűtött tetőteret határoló szerkezetre nézve: Umax = 0,25 W/m²K.

Természetesen az adott épülethatároló szerkezeteknek ezt az értéket a hőhídhatásokat is tartalmazva szükséges teljesíteni. Nagyon fontos megjegyezni, hogy egy magastetős beépítésnél a faszerkezet hőhídnak minősül.
A teljesség igénye nélkül hőhidak lehetnek:

Szarufák
Talpszelemen
Belső stafli váz
Merevítések
Vápa és élszaruk
Kiváltások
Felépítmények, ablakok stb.

Egy kis számpéldán bemutatva szemléltethető a számítás menete, a számítást a hazai gyakorlatban talán a leginkább beidegződött vastagságra végezték el, 15+5 cm összvastagságban gondolkodva.
5-féle különböző deklarált lambdájú URSA üveggyapot termékekkel számolták végig.

Számításukban:

Hőszigetelést két rétegben helyeznek el.

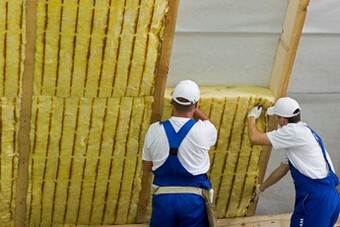

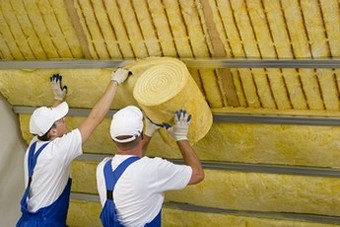

Szarufák között (15 cm) és a szarufák alatt (5 cm).

Teljes szarufamagasság kitöltve hőszigetelő anyaggal és páraáteresztő alátétfólia alkalmazása.

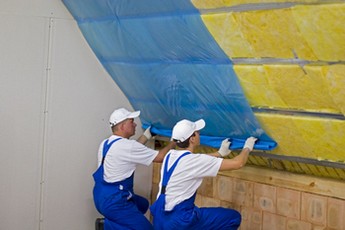

Lényeges a megfelelő pára- és légzárás biztosítása, erre a célra gyártott fólia alkalmazásával.

Faszerkezeti adatok:
Szarufa magassága: 15 cm. Szélessége: 7,5 cm. Szarufák tengelytávolsága: 85 cm. (1 réteg hőszigetelés)
Belső lécváz magassága: 5 cm. Szélessége: 6 cm. Belső lécvázak tengelytávolsága: 60 cm. (2 réteg hőszigetelés )
1. Első lépésben a mindenki által jól ismert képlet segítségével a rétegrendi U-t határozták meg, mind az 5-féle termékre nézve.

Természetesen ez nem a valós U-érték, mert a számítás nem tartalmazza a faszerkezetek (szarufa és belső lécváz) vonalmenti hőhídveszteség tényezőjét.
2. Második lépésben felületarányos számítással a két eltérő lambda értéket (hőszigetelés és faszerkezet) egymáshoz közelítették és egy eredő lambda értékkel számoltak, így jutottak egy U-módosított értékhez, mind az 5-féle termékre nézve.

3. Harmadik lépésben (ez a valós U-érték) numerikus 2D-s szimulációval meghatározták a szarufa és a belső lécváz vonalmenti hőhíd veszteség tényezőjét, majd ezt is felhasználják a számításukhoz.

(a numerikus vonalmenti hőhídveszteségek számítására Dr. Várfalvi Jánost kérték fel)

ψszarufa - vonalmenti hőhídveszteség tényezője.
ψbelső lécváz - vonalmenti hőhídveszteség tényezője.

Uv = Ur + ψszarufa · l1/A + ψbelső lécváz · l2/A [W/m²K]

A következő összesítő táblázatban feltüntették a kapott számítási eredményeket.

URSA termék típusa	Lambda W/mK	Ur W/m²K	Um W/m²K	Uv W/m²K	Ur ↔ Uv (%) W/mK	Rétegrendi összvastagság
DF 42	0,042	0,2	0,265	0,297	49	27 (135%)
DF 39	0,039	0,187	0,252	0,284	52	25 (125%)
DF 37	0,037	0,177	0,243	0,247	55	24 (120%)
DF 35	0,035	0,168	0,238	0,235	58	22 (110%)
DF 32	0,032	0,154	0,224	0,25	63	20 (100%)

A fenti táblázat eredményeiből jól látható, hogy a manapság nagyon favorizált hőszigetelés vastagságának a növekedése mellett (mert mindig ezt hallani) nagyon fontos tényező az adott hőszigetelő anyag deklarált hővezetési tényezőjét is figyelembe venni!

Tehát a 7/2006.V.24. TNM Rendelet szerinti 0,25-ös hőátbocsátási értéket 15+5 cm-ben az URSA DF32-es anyaggal tudják biztosítani úgy, hogy a vonalmenti faszerkezeti hőhíd-hatásokat is figyelembe vették.

Míg ha megnézik az URSA DF42-es nevű terméket, itt 27 cm-es vastagságban tudnának a 0,25 W/m²K-es U értéknek megfelelni. Természetesen a szerkezeti összvastagságok kialakításánál költség oldalon is szükséges mérlegelni. Lehetséges, hogy valakinek az adott esetben megfelelő egy alacsonyabb árfekvésű hőszigetelő anyag nagyobb szerkezeti vastagság kialakítással.
A fenti táblázatból szintén jól kiolvasható, hogy amennyiben a rétegrendi U-értéket a valós U-értékkel hasonlítják össze úgy 49%-tól 63%-ig eltérő eredményeket kapnak.

Emlékeztetőül: A rétegrendi U-nál nem vették figyelembe a szarufa és a belső lécváz vonalmenti hőhídhatását.
A számításukban azt feltételezték, hogy az adott tetőszerkezetbe semmilyen tartószerkezeti elem nem kerül beépítésre.

Végső megállapítás:
A beépítendő hőszigetelés összvastagságát befolyásolja:

kívánt épülethatároló szerkezet U-értéke

beépítendő hőszigetelő anyag deklarált lambdája

beépítés körülményei

különböző hőhídhatást létrehozó épületszerkezetek, vagy segéd szerkezetek
