Az eredeti homlokzat megtartása mellett az igényes formájú támpilléreket egyedi zsalukkal készítették
Kressbronnban közvetlenül a tó partján "Élet a tónál" néven egy magas igényeket kielégítő lakópark épül, ahonnan pompás kilátás nyílik az Alpokra és a szomszédos jachtkikötőre. A nyolc épületből kettő a Bodan hajógyár védett csarnokaiban épül. Kivitelezés közben meg kell tartani az eredeti homlokzatokat és felépítményeket, az igényes formájú támpilléreket pedig SB2-es minőségben egyedi zsalukkal kell elkészíteni. A 2-es csarnokban a két fából készült homlokzaton nem változtathatnak. Mögöttük, az acélból készült védett felépítmény alá egy 3 szintes árkádos lakóépületet terveztek. Minden lakásnak a tóra kell néznie, azaz a falak és a födémek nem lesznek derékszögűek.

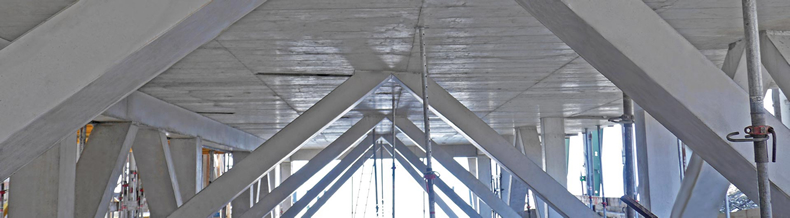

Alul különleges formájú támpillérek

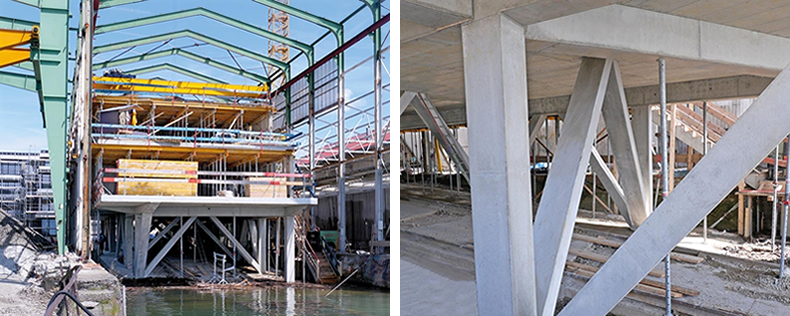

A 2-es csarnok új épülete pilléreken áll, mert az egykori síneket és a vízrebocsátó részt szintén változatlan formában kell megőrizni. A bordák és a támaszok nem csak tartó elemek, hanem egyedi díszítő funkciót is ellátnak. Találkozásuknál, valamint a támaszok alappal illetve födémmel való érintkezésénél nincs egyetlen derékszögű illeszkedés sem. Ráadásul az egész szerkezet enyhén lejt a tó felé.
3D-s tervezés, egyedi zsalu, mint zsalu a zsaluban

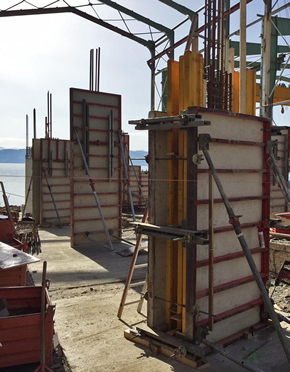

A változó szögek miatt a bordák és a támaszok hosszát és felületét külön-külön kellett megtervezni. A 3D-s tervek egítségével tudták az egyedi fa zsalukat legyártani, melyeket a helyszínen a stabilitás és a biztonságos átkötés érdekében egy külső héjba szereltek. Ehhez StarTec elemeket használtak. Ezekre kerültek H20-as tartók segítségével az egyedi zsalu fa részei, az átkötések és a vasalat, az alátámasztást pedig MEVA támaszokkal oldották meg. Szerkezeti egységenként lépésről lépésre pontosan követni kellett a MEVA szerelési tervét.
"Ezt csak 3D-s tervezéssel, szoros együttműködéssel és a MEVA mérnökeinek rugalmasságával lehetett megvalósítani" - mondta Matthias Unglert munkavezető a támpillérekről.
"Nagyon sokat segített az elemek pontos mérettartása. Jelentősen megkönnyítette a munkánkat, hogy a tartozékoknak nincsenek elveszíthető részei, és hogy a rögzítés mindig ugyanúgy történik."
A változó szögek miatt a bordák és a támaszok hosszát és felületét külön-külön kellett megtervezni. A 3D-s tervek egítségével tudták az egyedi fa zsalukat legyártani, melyeket a helyszínen a stabilitás és a biztonságos átkötés érdekében egy külső héjba szereltek. Ehhez StarTec elemeket használtak. Ezekre kerültek H20-as tartók segítségével az egyedi zsalu fa részei, az átkötések és a vasalat, az alátámasztást pedig MEVA támaszokkal oldották meg. Szerkezeti egységenként lépésről lépésre pontosan követni kellett a MEVA szerelési tervét.
"Ezt csak 3D-s tervezéssel, szoros együttműködéssel és a MEVA mérnökeinek rugalmasságával lehetett megvalósítani" - mondta Matthias Unglert munkavezető a támpillérekről.
"Nagyon sokat segített az elemek pontos mérettartása. Jelentősen megkönnyítette a munkánkat, hogy a tartozékoknak nincsenek elveszíthető részei, és hogy a rögzítés mindig ugyanúgy történik."
Adatok és tények:
Építési vállalkozó: Geiger Hoch- und Tiefbau GmbH & Co. KG, Sonthofen, Németország
Alkalmazott MEVA rendszerek:
StarTec falzsalu
MevaFlex födémzsaluk
egyedi fa zsaluk
Tervezés és tanácsadás:
MEVA Schalungs-Systeme, Haiterbach és a stuttgarti telephelye
