FV-Plast (PP-R) cső élettartamának meghatározása

Az ilyen csővel tervezett rendszerben a csövek és idomok élettartama meghaladja a 100 évet

Az élettartam meghatározása előtt ki kell számítani a feszültséget a cső falában a maximális üzemi nyomás alapján a következő képlet segítségével:

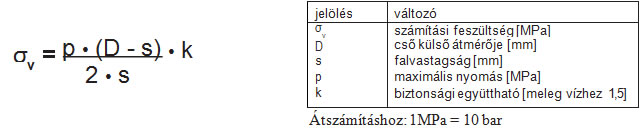

Feszültség kiszámítása a cső falában
Feszültség kiszámítása a cső falában


A kiszámított feszültség fenti képlet szerinti megállapítása után ezt az értéket a lentebb látható függvényábrába kell felvinni. A feszültség értékei a függőleges tengelyen találhatók. Meg kell határozni a kiszámított feszültség értékének (vízszintes egyenes) és a maximális vízhőmérséklet izotermájának metszéspontját (ferde egyenes). A metszéspontból függőlegesen lefelé merőlegest kell vezetni a vízszintes tengelyre, mely az időt adja meg órákban (a kisebb skála években). A vízszintes tengelyről le kell olvasni a cső feltételezett minimális élettartamát folyamatos üzemnél. A kapott érték jelenti a cső reálisan feltételezett minimális élettartamát, természetesen a minden további szerelési és üzemelési feltétel teljesítése és a számítás feltételeinek betartása esetén (maximális üzemi nyomás és hőmérséklet, kompenzáció).

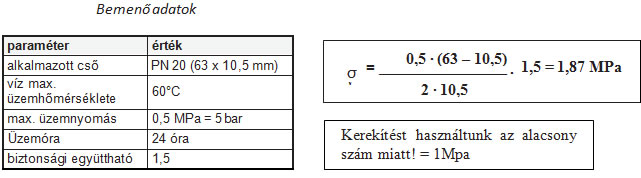

Számítási példa: 60°C meleg víz, 5 bár nyomáson, PN20 bár - 63-as átmérőjű PP-R cső esetében.

Számítási példa
Számítási példa


A lenti táblázat alapján megállapítható, hogy a FV-Plast PP-R csővel tervezett rendszerben, folyamatosan (24 órán keresztül) 5 bár nyomású, 60°C-os meleg víz cirkulál, akkor a csövek és idomok élettartama meghaladja a 100 évet.

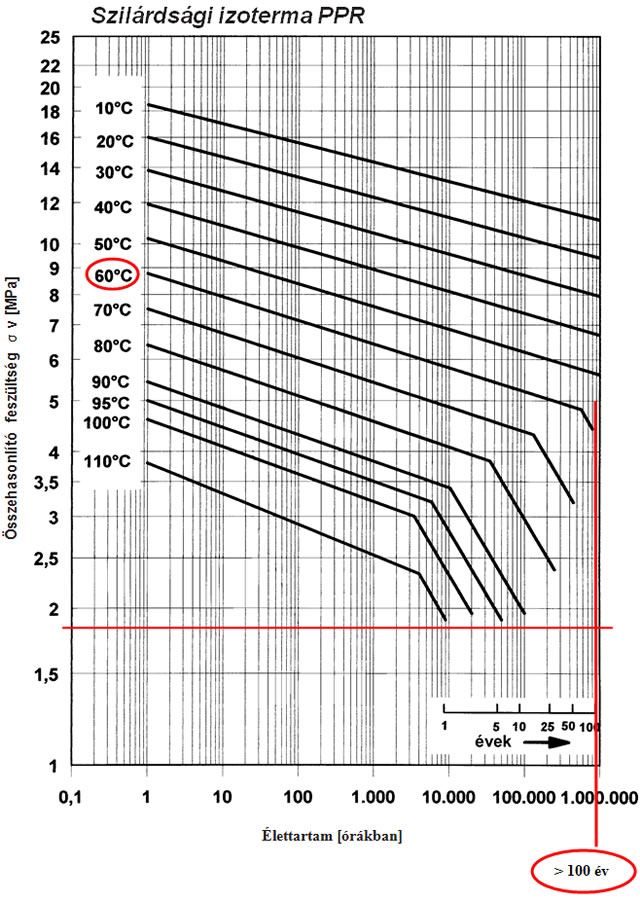

Szilárdsági izometria PPR
Szilárdsági izometria PPR
Az FV-Plast csőrendszerek letölthető adatlapjaiért kattintson a hír alatti termékképre. Ha a PP-R csövek élettartamának meghatározásával kapcsolatban további információt szeretne kérni az INPiPE Kft. munkatársától, használja az alábbi Információkérés gombot.
