A Komenda város ipari parkjában épülő csarnok kéthéjú, szerelt tetővel, LMR600 korcolt tetőlemezzel készül

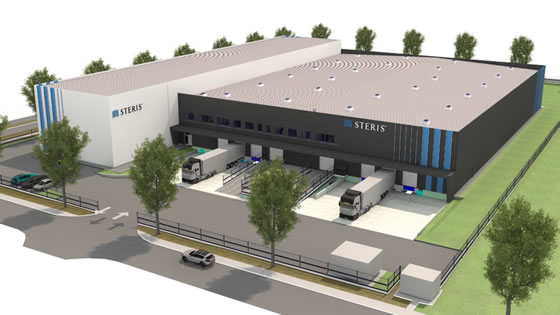

A beruházó STERIS nemzetközi vállalat piacvezető a sterilizáló technológiák fejlesztésében és szolgáltatásában. A tervezési és kivitelezési munkákat az Astron szlovéniai builder-e, a CSE Projekt d.o.o nyerte el, az Astron épület-megoldásával. A beruházói programban egy gyártó épület és egy polcos technológiájú raktár épület szerepelt, a kiegészítő egyéb létesítményekkel.

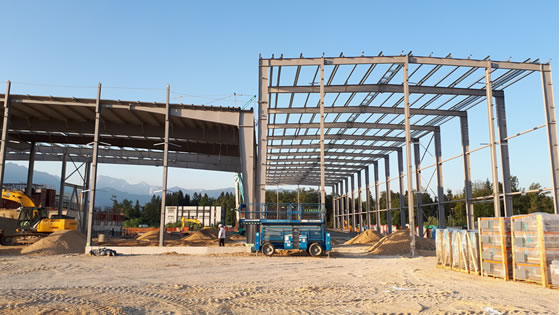

A telek véges kondíciói, beépíthetősége és a gyenge altalaj miatt az acélszerkezet bizonyult a legmegfelelőbbnek. Ráadásul a gyártó épületben egy nagyobb méretű vasbeton szarkofág került kivitelezésre, amit a bennük elhelyezett radioaktív sterilizáló berendezés tett szükségessé. A szarkofág alapozási síkja jóval a csarnok alapozási síkja alá került, és további süllyedéssel is kellett számolni. A belső oszlopok helyeit néhol hektikussá tette a megkerülhetetlen technológia. A raktárépület esetében kihívás volt a maximális épületmagasságok és a minimális belmagasságok által bezárt geometria. Mindkét épület Sprinkler rendszerrel van ellátva. Tűzvédelmileg a burkolatok helyes megválasztására is ügyelni kellett. Mindezek alapján került optimalizálásra a szerkezet és a burkolati rendszerek, megtartva a tervezett épületek technológiai szigorát és az építészek elképzeléseit. Az Astron a szerkezetek és burkolatok tervezése, gyártása és szállítása mellett, szerelési ütemtervezést, helyszíni terméktanácsadást és szerelési művezetést is a vállalásában tudta tartani.
A szállított csarnokok méretei:
A telek véges kondíciói, beépíthetősége és a gyenge altalaj miatt az acélszerkezet bizonyult a legmegfelelőbbnek. Ráadásul a gyártó épületben egy nagyobb méretű vasbeton szarkofág került kivitelezésre, amit a bennük elhelyezett radioaktív sterilizáló berendezés tett szükségessé. A szarkofág alapozási síkja jóval a csarnok alapozási síkja alá került, és további süllyedéssel is kellett számolni. A belső oszlopok helyeit néhol hektikussá tette a megkerülhetetlen technológia. A raktárépület esetében kihívás volt a maximális épületmagasságok és a minimális belmagasságok által bezárt geometria. Mindkét épület Sprinkler rendszerrel van ellátva. Tűzvédelmileg a burkolatok helyes megválasztására is ügyelni kellett. Mindezek alapján került optimalizálásra a szerkezet és a burkolati rendszerek, megtartva a tervezett épületek technológiai szigorát és az építészek elképzeléseit. Az Astron a szerkezetek és burkolatok tervezése, gyártása és szállítása mellett, szerelési ütemtervezést, helyszíni terméktanácsadást és szerelési művezetést is a vállalásában tudta tartani.
A szállított csarnokok méretei:
| Gyártó épület: | |
| Szélesség | 59,80 m |
| Hosszúság | 77,80 m |
| Keretállások | 8,15 m + 9 × 7,00 m + 6,65 m |
| Magasság | 10,40 m ereszmagasság, amely 9,00 m tiszta belmagasságot biztosít a keretsarok belső éle alatt |
| Tetőhajlás | 4% |
| Raktár épület: | |
| Szélesség | 20,80 m |
| Hosszúság | 97,30 m |
| Keretállások | 6,65 m + 12 × 7,00 m + 6,65 m |
| Magasság | 13,35 m ereszmagasság, amely 12,50 m tiszta belmagasságot biztosít a keretsarok belső éle alatt |
| Tetőhajlás | 4% |

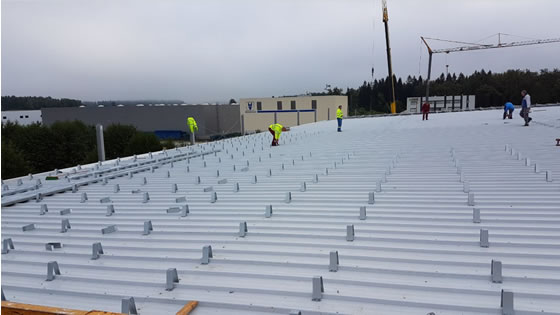

Mindkét épületen a szállított tetőrendszer az Astron legjobb, a piacon egyedi tetőmegoldása alacsony hajlásszögű tetőkre, a kéthéjú, szerelt tető, felső LMR600 korcolt tetőlemezzel. A tető hőátbocsátási tényezője: U = 0.20 W/m²K. A tetőrendszer tetőszelemeneken nyugvó, építési helyszínen összeépített tetőrétegrend, alsó trapézlemezből, hőhídmegszakító elemmel ellátott távtartókra elhelyezett felső lemezből (korcolt LMR600), és a közöttük elhelyezett többrétegű, összesen 200 mm vastag kasírozott vagy kasírozás nélküli 16 kg/m³ testsűrűségű üveggyapot paplan hőszigetelésből áll. Igény esetén a szigetelési tartalom 260 mm-re növelhető, mellyel U = 0.17 W/m²K-es hőátbocsátási tényezői kritérium is kielégíthető.

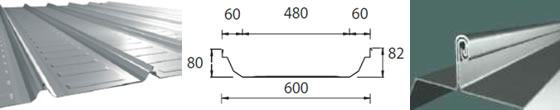

| A panel anyagának tulajdonságai: | Anyagminőség | 320 N/mm² |
| Névleges vastagság | 0,66 mm | |
| Fedési szélesség | 600 mm | |
| Borda magasság | 80 mm |
- profilos lábazatú hő-és füstelvezetők
- hőszigetelt vápa és attika csatornák (Geberit Pluvia rendszerrel komponens elemek)
- hófogók és tetőkibúvók
- bevilágító panelek
- a korcokon mechanikusan rögzített elemeken keresztül, a tető átlyukasztása, átcsavarozása nélkül elhelyezhető további kiegészítők, mint szolár és fotovoltaikus panelek, szerviz járdák, korlátok, stb.
